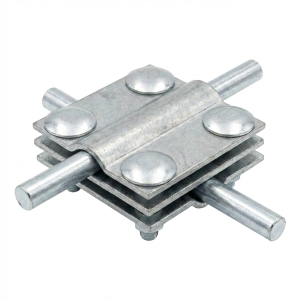

000-137
Conector cruzado de 4 agujeros 3 placas B hasta 30mm galvanizado
2,13 €
Precio neto: 1,76 €

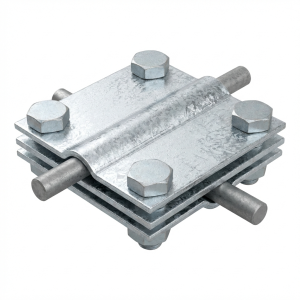

000-138
Conector cruzado de 4 agujeros 3 placas; B hasta 40mm galvanizado electrolítico
3,54 €
Precio neto: 2,92 €

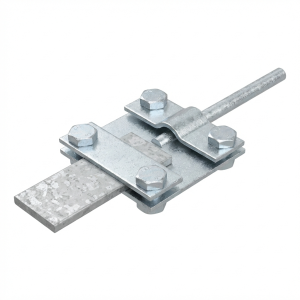

000-141
Conector de control de 4 orificios, alambre-cable, B hasta 40mm galvanizado
2,66 €
Precio neto: 2,20 €

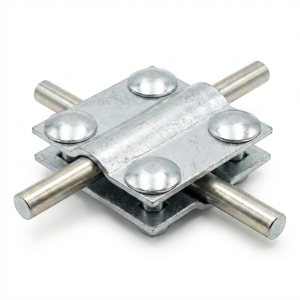

000-136
Conector en cruz 4 agujeros 2 placas B hasta 30mm galvanizado
1,64 €
Precio neto: 1,35 €

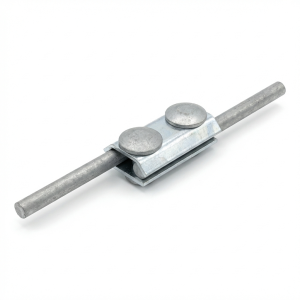

000-139
Conector pasante de 2 agujeros individual galvanizado
1,40 €
Precio neto: 1,15 €

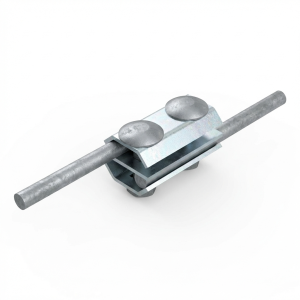

000-140
Conector pasante de 2 orificios doble galvanizado
1,70 €
Precio neto: 1,40 €

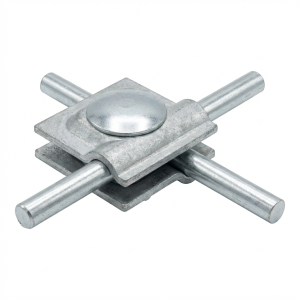

000-142
Conector universal DIN doble galvanizado
1,46 €
Precio neto: 1,21 €

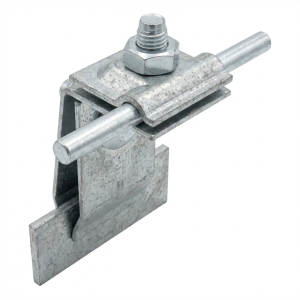

000-157
Soporte universal para reborde acero galvanizado galvánicamente
3,33 €
Precio neto: 2,75 €
Conectores para protección contra rayos: conductores redondos y planos
Los conectores de esta categoría unen conductores redondos y planos en sistemas de protección contra rayos. La gama incluye conectores cruzados, conectores pasantes, un conector de control, un conector universal DIN y un soporte universal para reborde. Todos son de acero galvanizado. Están pensados para instaladores que trabajan en cubiertas y a nivel del suelo.
Qué encontrará en esta categoría
- Conectores cruzados de 4 agujeros, de 2 o 3 placas: para conductores de Ø8 mm y pletina de hasta 30 mm, o conductores de Ø8-10 mm y pletina de hasta 40 mm. Clase H2, 200 kA.
- Conectores pasantes de 2 agujeros, individual y doble: para conductores redondos de Ø8 mm. Clase H, 100 kA.
- Conector de control de 4 agujeros: une alambre de Ø8-10 mm con pletina de hasta 40 mm. Clase H, 100 kA.
- Conector universal DIN doble: para conductores de Ø8-10 mm. Clase H, 100 kA.
- Soporte universal para reborde: sujeta cables de Ø8-10 mm a lo largo y a través del reborde, con fijación 2×M10×30.
Cómo elegir
- Tamaño del conductor: compruebe primero el diámetro del alambre. Algunos productos admiten solo Ø8 mm y otros Ø8-10 mm.
- Ancho de la pletina: los conectores cruzados están disponibles para pletina de hasta 30 mm o de hasta 40 mm.
- Tipo de conexión: elija un conector cruzado, pasante o de control, o un soporte para reborde, según la disposición de la instalación.
- Clase de corriente de impulso: la clase H2 (200 kA) corresponde a los conectores cruzados. La clase H (100 kA) corresponde a los conectores pasantes, al conector de control y al conector DIN.
- Recubrimiento: la mayoría de los productos tienen un zincado galvánico con sellado polimérico. El soporte para reborde es de acero galvanizado electrolíticamente.
Aplicaciones típicas
Estos componentes realizan conexiones permanentes entre conductores redondos y planos en sistemas de protección contra rayos. Son adecuados tanto para instalaciones en cubierta como a nivel del suelo. Los conectores cruzados de 3 placas aportan mayor estabilidad y seguridad de conexión. El conector de control permite crear una unión verificable entre alambre y pletina. El soporte para reborde fija los cables al reborde de la cubierta.
Preguntas frecuentes
¿Qué diferencia hay entre la clase H y la H2?
En esta gama, los productos de clase H2 están dimensionados para una corriente de impulso de rayo de 200 kA. Los de clase H, para 100 kA. Los conectores cruzados son H2. Los conectores pasantes, el conector de control y el conector DIN son H.
¿Qué conector es adecuado para conductores de Ø8-10 mm?
El conector cruzado de 3 placas para pletina de hasta 40 mm, el conector de control de 4 agujeros, el conector universal DIN doble y el soporte para reborde admiten Ø8-10 mm. Los conectores pasantes de 2 agujeros admiten solo Ø8 mm.
¿Se pueden utilizar estos conectores en exteriores, en cubiertas?
Sí. Las descripciones de los productos indican que son adecuados para instalaciones en cubierta y a nivel del suelo en sistemas de protección contra rayos.
¿No está seguro de qué conector se adapta a sus conductores? Contacte con el soporte técnico y le ayudaremos a elegir.
