0,56 €
0,46 €
29,91 €
24,72 €
Aplicación
Tipo de protector de sobretensión (clase SPD)
Tensión nominal [V]
Corriente de rayo (Iimp/In) [kA]
Nivel de protección (Up) [kV]
Precio
-
desde
hasta
GPV-401-226
Eaton protector de sobretensión tipo 2 (C) 4P 20kA 1,4kV
47,79 €
Precio neto: 39,49 €
GPV-401-05
Limitador de Sobretensión DC iPRD-DC40r-T2 Tipo 2 3 Polos 15kA con Contacto
62,96 €
Precio neto: 52,03 €
GPV-401-44
Limitador de Sobretensión Eaton PV DC Tipo 1+2 (Clase B+C) 1000V 2P+N 15kA 3,7kV
137,96 €
Precio neto: 114,02 €
GPV-401-38
Limitador de sobretensión ETI PV DC Tipo 1+2 (Clase B+C) 1100V 3P 20kA 3,8kV
117,69 €
Precio neto: 97,26 €
GPV-401-64
Limitador de Sobretensión ETI PV DC Tipo 1+2 (Clase B+C) 1100V 3P 65kA 3,8kV
78,54 €
Precio neto: 64,91 €
GPV-401-04
Limitador de Sobretensión iPF40 3P+N 40kA GR.01/PG.A01 Acti9
88,82 €
Precio neto: 73,41 €
GPV-401-135
Limitador de sobretensión PV DC Tipo 2 (C) 1100V 3P 20kA 3,8kV ETITEC M T2 PV 1100/20 Y 002440515 ETI
64,30 €
Precio neto: 53,14 €

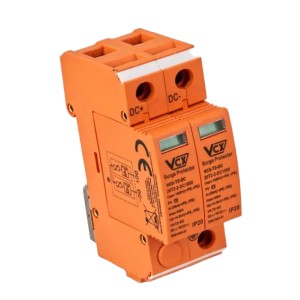

GPV-401-13
Limitador de Sobretensión PV DC Tipo 2 (Clase C) 1000V 2P 20kA 4,0kV
35,54 €
Precio neto: 29,37 €
GPV-401-24
Limitador de Sobretensión Schelinger 3P 8kA DC 1000V
43,33 €
Precio neto: 35,81 €
GPV-401-16
Limitador de Sobretensión Simtec PV DC Tipo 1+2 (Clase B+C) 1000V 3P 20kA 4,5kV
92,77 €
Precio neto: 76,67 €
GPV-401-37
Limitador de Sobretensión Simtec Tipo 1+2 (Clase B+C) 1P 30kA
22,28 €
Precio neto: 18,42 €
GPV-401-14
Limitador de Sobretensión SPBT12 Tipo 1+2 (Clase B+C) 4P 12,5kA 280V 1,5kV IP20
162,37 €
Precio neto: 134,19 €

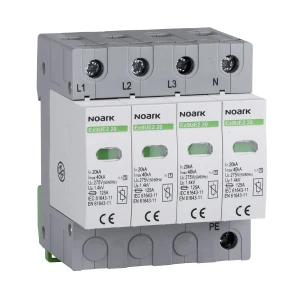

PV-200-103357
Limitador de Sobretensión Tipo II 275V AC 20kA 4 Polos Cartucho Reemplazable
56,95 €
Precio neto: 47,06 €
GPV-401-101
Limitador de sobretensiones Tipo 1+2 (B+C) 4P 50kA 1,2kV SPD MOV red TN-S/TT contacto SPA931 HAGER
192,01 €
Precio neto: 158,68 €
GPV-401-141
Limitador de sobretensiones Tipo 1+2+3 (B+C+D) 4P 20kA 1,5kV ETITEC ML T123 300/125 4+0 002440667 ETI
126,08 €
Precio neto: 104,20 €
GPV-401-97
Limitador de sobretensiones Tipo 2 (C) 4P 20kA 1,5kV ETITEC C T2 275/20 4+0 002440395 ETI
84,00 €
Precio neto: 69,42 €
GPV-401-25
Protector contra sobretensiones Schelinger 4P 5kA clase T1+T2 (B+C)
31,68 €
Precio neto: 26,19 €
GPV-401-176
Protector contra sobretensiones Tipo 1+2 (B+C) 3P+N 12,5kA 1,5kV iPRD1-12.5r-T12-3N A9L16482 SCHNEIDER ELECTRIC
160,39 €
Precio neto: 132,55 €
Limitadores de sobretensión para redes AC y instalaciones fotovoltaicas DC
Los limitadores de sobretensión protegen las instalaciones eléctricas frente a las sobretensiones causadas por rayos y maniobras. Esta categoría reúne 20 dispositivos para cuadros de distribución AC y sistemas fotovoltaicos DC. Incluye limitadores Tipo 1+2, Tipo 2 y Tipo 1+2+3 de ETI, SIMTEC, Schneider Electric, Eaton, Schelinger, Hager y Noark. Está pensada para instaladores y cuadristas.
Qué encontrará en esta categoría
- Limitadores AC Tipo 1+2 (B+C): 1P, 3P+N y 4P, de 5 a 50 kA, nivel de protección de 1,2 a 1,5 kV cuando se indica.
- Limitadores AC Tipo 2 (C): 3P+N y 4P, de 20 a 40 kA, nivel de protección de 1,4 a 1,5 kV.
- Limitador Tipo 1+2+3 (B+C+D): 4P, 20 kA, 1,5 kV, que combina tres clases en un solo dispositivo.
- Limitadores PV DC Tipo 2 (C): 1000 V y 1100 V DC, 2P y 3P, de 15 a 20 kA, de 3,8 a 4,0 kV.
- Limitadores PV DC Tipo 1+2 (B+C): 1000 V y 1100 V DC, 3P y 2P+N, de 8 a 65 kA, de 3,7 a 4,5 kV.
Cómo elegir
- Aplicación y tensión: elija AC para redes de distribución (la mayoría son de 275V AC) o DC para fotovoltaica (1000V DC o 1100V DC).
- Clase de limitador: el Tipo 1+2 (B+C) combina dos clases en un solo equipo. El Tipo 2 (C) se utiliza en cuadros de distribución.
- Nivel de protección Up: cuanto menor es el valor, más se limita la tensión residual. Los equipos AC de esta categoría alcanzan de 1,2 a 1,5 kV cuando se indica, y los DC de 3,7 a 4,5 kV.
- Polos y tipo de red: adapte 1P, 2P, 3P, 3P+N, 4P o 2P+N al sistema. Varios dispositivos están indicados para redes TN-S/TT.
- Características de servicio: algunos modelos incorporan cartuchos reemplazables, indicadores de estado o contacto de señalización. La mayoría se montan en carril DIN.
Aplicaciones habituales
Los equipos AC se instalan en cuadros generales y subcuadros de distribución. Se recomienda colocar limitadores de Clase II a intervalos de 10 a 20 metros de longitud de cable. Los equipos DC protegen las instalaciones fotovoltaicas frente a los efectos de impactos directos de rayo o de impactos cercanos. Algunos limitadores Tipo 2 están diseñados para trabajar de forma coordinada con equipos de Clase I.
Preguntas frecuentes
¿Basta con un solo dispositivo para una protección completa contra sobretensiones?
Según la descripción de un producto Simtec, la protección completa requiere una jerarquía de tres etapas con dispositivos de Tipo 1, 2 y 3 (B, C, D), instalados en secuencia. También hay disponible un dispositivo Tipo 1+2+3.
¿Puedo sustituir un cartucho sin desmontar todo el dispositivo?
Sí, en los modelos con cartuchos reemplazables. El limitador Simtec 1P Tipo 1+2 permite cambiar el cartucho sin desmontar todo el dispositivo.
¿Cómo puedo comprobar que la protección está activa?
Varios modelos disponen de indicador de estado. El limitador PV de 1000V 2P 20kA, por ejemplo, muestra en verde que la protección está activa y en rojo que no hay protección.
¿No está seguro de qué dispositivo se adapta a su instalación? Póngase en contacto con nuestro soporte técnico y le ayudaremos a elegirlo.
