0,56 €
0,46 €
29,91 €
24,72 €
Tipo de grapa
Color
Accesorios incluidos
Precio
-
desde
hasta
PV-04-16
Abrazadera central H25 L50 sin tratar, con tornillo M8x20 y inserto para paneles de 30 mm
0,77 €
Precio neto: 0,64 €
PV-04-17
Abrazadera central H25 L50 sin tratar, con tornillo M8x25 y inserto para paneles de 35 mm
0,79 €
Precio neto: 0,65 €

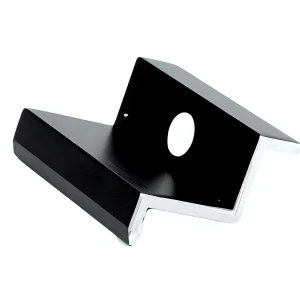

PV-03-02
Abrazadera lateral H30 anodizada negra – abrazadera final PV L50
0,34 €
Precio neto: 0,28 €

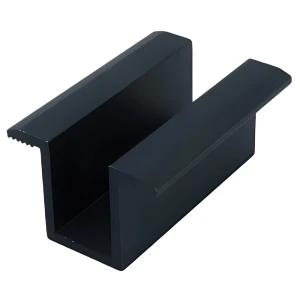

PV-04-10
Grapa de sujeción central - H25 L50 con pin de tierra negra
0,66 €
Precio neto: 0,55 €
PV-03-32
Grapa final H30 L50 - en bruto con pin de puesta a tierra
0,50 €
Precio neto: 0,41 €
PV-04-19
Grapa intermedia H25 L50 - sin tratar con pin de puesta a tierra
0,51 €
Precio neto: 0,42 €
PV-04-18
Grapa intermedia H8 L50 - baja - sin tratar con pin de puesta a tierra
0,51 €
Precio neto: 0,42 €
PV-03-28
Grapa lateral H30 KLIK negra pintura L50 (tipo 2)
1,07 €
Precio neto: 0,88 €
PV-04-14
Pieza central KLIK pintura negra L50 (tipo 2)
1,07 €
Precio neto: 0,89 €
PV-04-13
Pieza central KLIK plata L50 (tipo 2)
1,07 €
Precio neto: 0,88 €
PV-04-09
Pinza central H25 L50 con clavija de conexión a tierra
0,66 €
Precio neto: 0,55 €

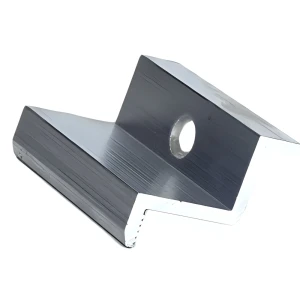

PV-03-01
Pinza Final - Agujero M8 - Aluminio 6060 - H30
0,26 €
Precio neto: 0,21 €
PV-03-03
Pinza Final - Agujero M8 - Aluminio 6060 - H32
0,29 €
Precio neto: 0,24 €

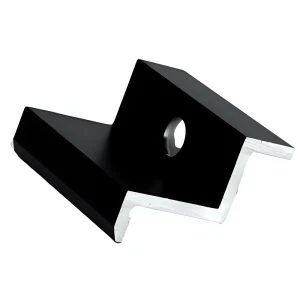

PV-03-04
Pinza Final - Agujero M8 - Aluminio 6060 - H32 Anodizado
0,46 €
Precio neto: 0,38 €
PV-03-05
Pinza Final - Agujero M8 - Aluminio 6060 - H35
0,27 €
Precio neto: 0,22 €
PV-03-06
Pinza Final - Agujero M8 - Aluminio 6060 - H35 Anodizado
0,39 €
Precio neto: 0,32 €
PV-03-09
Pinza Final - Agujero M8 - Aluminio 6060 - H40
0,24 €
Precio neto: 0,20 €
PV-03-10
Pinza Final - Agujero M8 - Aluminio 6060 - H40 Anodizado
0,50 €
Precio neto: 0,41 €
Abrazaderas FV: pinzas finales e intermedias para módulos solares
Las abrazaderas de esta categoría fijan los módulos fotovoltaicos a los perfiles de montaje de aluminio. La gama incluye pinzas finales para los extremos de una fila y pinzas intermedias para el espacio entre dos paneles. Las variantes se diferencian por la altura de trabajo, el acabado y el sistema de fijación. Están pensadas para instaladores de sistemas FV en cubiertas planas, cubiertas inclinadas y estructuras sobre suelo.
Qué encontrará en esta categoría
- Pinzas finales (laterales) H30, H32, H35 y H40 en aluminio 6060, con agujero M8, en acabado sin tratar, anodizado o lacado.
- Pinzas finales ajustables mediante ranuras correderas para marcos de módulo de 30-50 mm, en aluminio 6060 sin tratar o anodizado.
- Pinzas intermedias H8, H11, H24 y H25, incluidas versiones de perfil bajo, con agujero M8 y longitud L50.
- Pinzas con pin de puesta a tierra en aluminio 6063-T66 o EN AW 6060, para la conexión equipotencial entre el módulo y la estructura.
- Pinzas finales e intermedias KLIK de encaje rápido L50 (tipo 2), en plata o negro, con tornillo y tuerca o con tornillo A2.
- Pinzas finales e intermedias suministradas con tornillo e inserto para marcos de 30 mm o 35 mm, con tornillos DIN 912 M8x20 o M8x25.
- Escuadra de montaje Synerga ZU-1 en acero inoxidable 304 (1.4301), 30×30×30 mm, rosca M8, para cocheras solares y estructuras sobre suelo.
Cómo elegir
- Grosor del marco: la altura de trabajo debe coincidir con el marco del módulo. Las pinzas finales fijas cubren 30, 32, 35 y 40 mm. Las versiones ajustables cubren 30-50 mm.
- Posición de la pinza: utilice pinzas finales en los extremos de una fila y pinzas intermedias entre paneles contiguos.
- Material y acabado: elija aluminio 6060 o 6063-T66. Los acabados disponibles son sin tratar, anodizado plata o negro, lacado y lacado negro en polvo.
- Puesta a tierra: elija una pinza con pin de puesta a tierra si necesita conexión equipotencial sin arandelas adicionales.
- Sistema de fijación: seleccione el agujero M8, el encaje rápido KLIK o un conjunto con tornillo e inserto, según su carril y su tornillería.
Aplicaciones habituales
Estas pinzas sujetan los módulos FV a los perfiles de montaje de aluminio en cubiertas planas e inclinadas. Las pinzas finales rematan los paneles de una fila. Las pinzas intermedias unen dos módulos y sus dientes se agarran a los marcos para evitar desplazamientos. Varias versiones son adecuadas para perfiles con ranura en T, con tornillo hexagonal y trapezoidales. La escuadra Synerga ZU-1 sirve de apoyo a las pinzas en cocheras solares y estructuras sobre suelo.
Preguntas frecuentes
¿Dónde se utilizan las pinzas finales y las pinzas intermedias?
Las pinzas finales rematan los paneles colocados en una fila, en el borde del campo. Las pinzas intermedias se utilizan entre dos paneles contiguos.
¿Qué pinzas ofrecen puesta a tierra?
Las versiones con pin de puesta a tierra. Los modelos de aluminio 6063-T66 incluidos proporcionan conexión equipotencial sin arandelas adicionales.
¿Cuál es el par de apriete máximo de las pinzas KLIK?
Las pinzas laterales KLIK con tornillo A2 de esta categoría indican un par de apriete máximo de 20 Nm.
¿No está seguro de qué pinza se adapta al marco de su módulo y a su carril? Consulte a nuestro equipo de soporte técnico para que le ayude con la selección.
