PV-20
Arandela de puesta a tierra – placa de contacto PV de acero inoxidable 40×40 mm
0,06 €
Precio neto: 0,05 €
PV-20-02
Placa de puesta a tierra tipo Ω de acero inoxidable A2 para módulos fotovoltaicos
0,12 €
Precio neto: 0,10 €

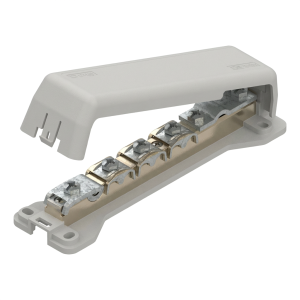

000-177
Barra equipotencial 7x 25mm2, 1x B hasta 30mm, 1x 8-10mm
15,40 €
Precio neto: 12,73 €
Conexiones equipotenciales para marcos fotovoltaicos y protección contra rayos
La categoría Conexiones equipotenciales reúne componentes que igualan el potencial eléctrico en instalaciones fotovoltaicas y de protección contra rayos. La gama incluye dos placas de puesta a tierra de acero inoxidable para los marcos de módulos fotovoltaicos y una barra equipotencial de latón niquelado para varios conductores. Está pensada para instaladores y constructores que trabajan en instalaciones fotovoltaicas, viviendas y locales comerciales.
Qué encontrará en esta categoría
- Arandela de puesta a tierra – placa de contacto PV (PV-20): acero inoxidable A2 1.4301 (304), 40×40 mm, 0,2 mm de espesor, orificio de Ø9 mm, 8 púas cónicas.
- Placa de puesta a tierra tipo Ω (PV-20-02): acero inoxidable A2 1.4301 (304), 40×42×6 mm, orificio de 8 mm, fijación mediante tornillo a marcos de módulos y perfiles de montaje.
- Barra equipotencial (000-177): latón niquelado, conexiones para 7x 25 mm², un conductor plano de hasta 30 mm y una varilla de Ø 8–10 mm.
Cómo elegir
- Punto de conexión: utilice las placas para conectar los marcos de los módulos fotovoltaicos a la estructura de montaje. Utilice la barra equipotencial para unir varios conductores en un mismo punto.
- Material: las placas son de acero inoxidable A2 (1.4301, calidad 304). La barra equipotencial es de latón niquelado.
- Tamaño de fijación: compruebe que el orificio de montaje se corresponde con su elemento de fijación. La arandela tiene un orificio de Ø9 mm y la placa tipo Ω, de 8 mm.
- Forma de la placa: la arandela mide 40×40 mm y es plana, con un doblez de 10 mm. La placa tipo Ω mide 40×42×6 mm y se atornilla a marcos y perfiles.
- Tipos de conductor: la barra equipotencial admite siete conductores de 25 mm², un conductor plano de hasta 30 mm y un conductor redondo de Ø 8–10 mm.
Aplicaciones habituales
Las placas de puesta a tierra se utilizan en instalaciones fotovoltaicas. Sus púas o dientes atraviesan la capa anodizada del marco del módulo, que actúa como aislante, y llegan al aluminio que hay debajo. Así se logra una conexión eléctrica entre marcos, perfiles y estructura portante. La barra equipotencial sirve como punto de conexión equipotencial en instalaciones de protección contra rayos y de puesta a tierra en edificios residenciales y comerciales.
Preguntas frecuentes
¿Por qué las placas de puesta a tierra para PV tienen púas o dientes?
La capa anodizada de los marcos de los módulos fotovoltaicos actúa como aislante. Las púas o dientes la atraviesan y llegan al aluminio metálico que hay debajo, lo que garantiza una conexión eléctrica fiable.
¿Qué se puede conectar a la barra equipotencial?
Admite siete conductores de 25 mm², un conductor plano de hasta 30 mm de ancho y un conductor redondo de 8–10 mm de diámetro. Está fabricada en latón niquelado.
¿No sabe qué componente equipotencial es el más adecuado para su instalación? Contacte con nuestro soporte técnico y le ayudaremos con la selección.
