GPV-401-19
Conector MC4 Conjunto Hembra y Macho
0,82 €
Precio neto: 0,67 €
GPV-401-20

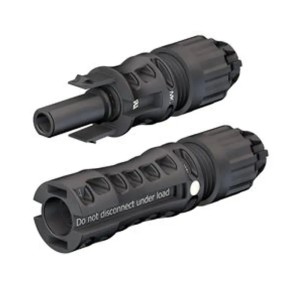

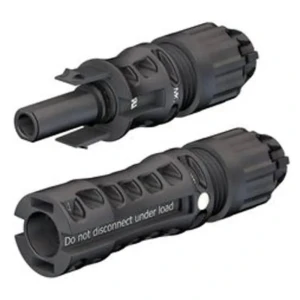

Conector MC4 EVO2 Kit Hembra y Macho
3,00 €
Precio neto: 2,48 €
Conectores MC4 para conexiones de cables solares fotovoltaicos
Los conectores MC4 de esta categoría son conjuntos formados por un conector macho y uno hembra para realizar conexiones estancas en instalaciones fotovoltaicas. Unen los cables solares entre paneles y mantienen la continuidad del circuito. La gama está pensada para instaladores y constructores que necesitan elegir el conector según la sección del cable, la tensión y el grado de protección.
Qué encontrará en esta categoría
- Conector MC4 Conjunto Hembra y Macho: para cables de 2,5, 4 y 6 mm², 1000 V DC, corriente máxima de 30 A, IP67.
- Conector MC4 EVO2 Kit Hembra y Macho: para cables de 4-6 mm², hasta 1500 V DC, corriente de 45-53 A, IP68, temperatura de funcionamiento de -40 °C a +85 °C.
Cómo elegir
- Sección del cable: el conjunto estándar admite 2,5, 4 y 6 mm². El kit EVO2 admite únicamente 4 y 6 mm².
- Diámetro exterior del cable: en el kit EVO2, el cable con aislamiento debe medir 4,7-6,4 mm.
- Tensión y corriente: elija 1000 V DC y 30 A, o bien 1500 V DC y 45-53 A, según el diseño de la instalación.
- Grado de protección: el conjunto estándar es IP67, protegido contra la entrada de polvo y agua. El kit EVO2 es IP68 y estanco al agua.
- Temperatura de funcionamiento: el kit EVO2 está especificado para -40 °C a +85 °C. Compare las condiciones de su obra con este rango.
Aplicaciones habituales
Ambos conjuntos se utilizan para conectar los cables de los paneles fotovoltaicos. El conector macho y el hembra forman una unión estanca que transporta la energía de los paneles a lo largo del string. La carcasa del EVO2 es de plástico con sistema de cierre por encaje. Se describe como estanca y resistente a altas temperaturas y a la radiación UV.
Preguntas frecuentes
¿Para qué secciones de cable son adecuados estos conectores?
El conjunto estándar es adecuado para cables de 2,5, 4 y 6 mm². El kit EVO2 es adecuado para cables de 4 y 6 mm² con un diámetro exterior de 4,7-6,4 mm incluido el aislamiento.
¿Qué diferencia hay entre los dos conjuntos?
El conjunto estándar tiene una tensión nominal de 1000 V DC, 30 A e IP67. El kit EVO2 admite hasta 1500 V DC, 45-53 A e IP68.
¿Qué homologaciones constan para estos conjuntos?
El conjunto estándar cuenta con marca TÜV. El kit EVO2 cuenta con certificados TÜV, UL y CSA.
¿No sabe qué conjunto de conectores se adapta mejor a la configuración de sus strings? Póngase en contacto con el soporte técnico y le ayudaremos a elegir.
