Abrazadera lateral H30 anodizada negra – abrazadera final PV L50
producto no disponible
añadir a la lista de deseos
5
Descripción
Abrazadera lateral H30 anodizada negra – abrazadera final PV L50

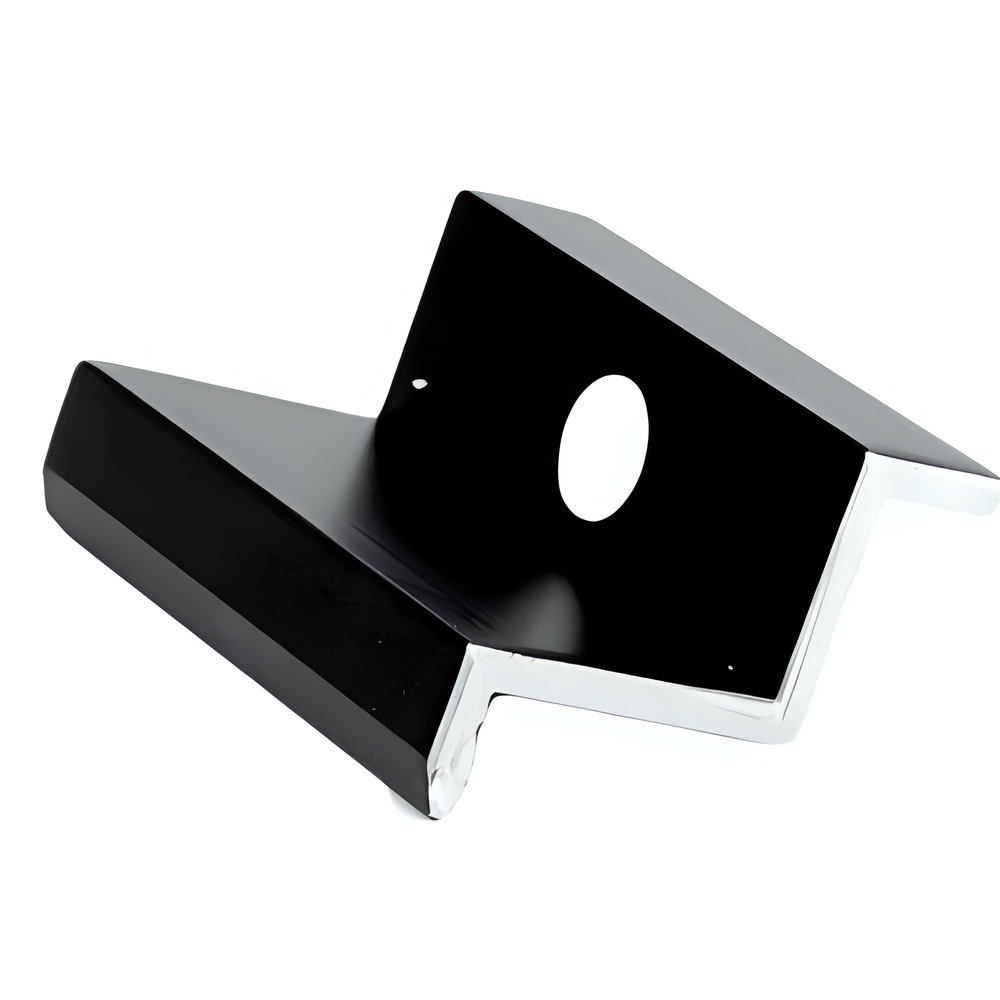

Abrazadera lateral (final) H30 para la fijación del borde exterior de paneles fotovoltaicos con un espesor de marco de 30 mm. Fabricada en aluminio 6060 con anodizado negro, que aumenta la resistencia a la corrosión y proporciona un aspecto estético a la instalación.
Aplicación y montaje
La abrazadera lateral se utiliza como elemento de acabado en los extremos de las filas de módulos fotovoltaicos, tanto en tejados planos como inclinados. Para fijar los paneles entre sí se deben utilizar abrazaderas centrales. El set incluye únicamente la abrazadera de aluminio; el tornillo y la tuerca deben seleccionarse por separado.
Compatibilidad con perfiles de montaje
- Perfiles de aluminio para tornillo hexagonal
- Perfiles de aluminio para tornillo en T
- Perfiles trapezoidales para tejados de chapa trapezoidal

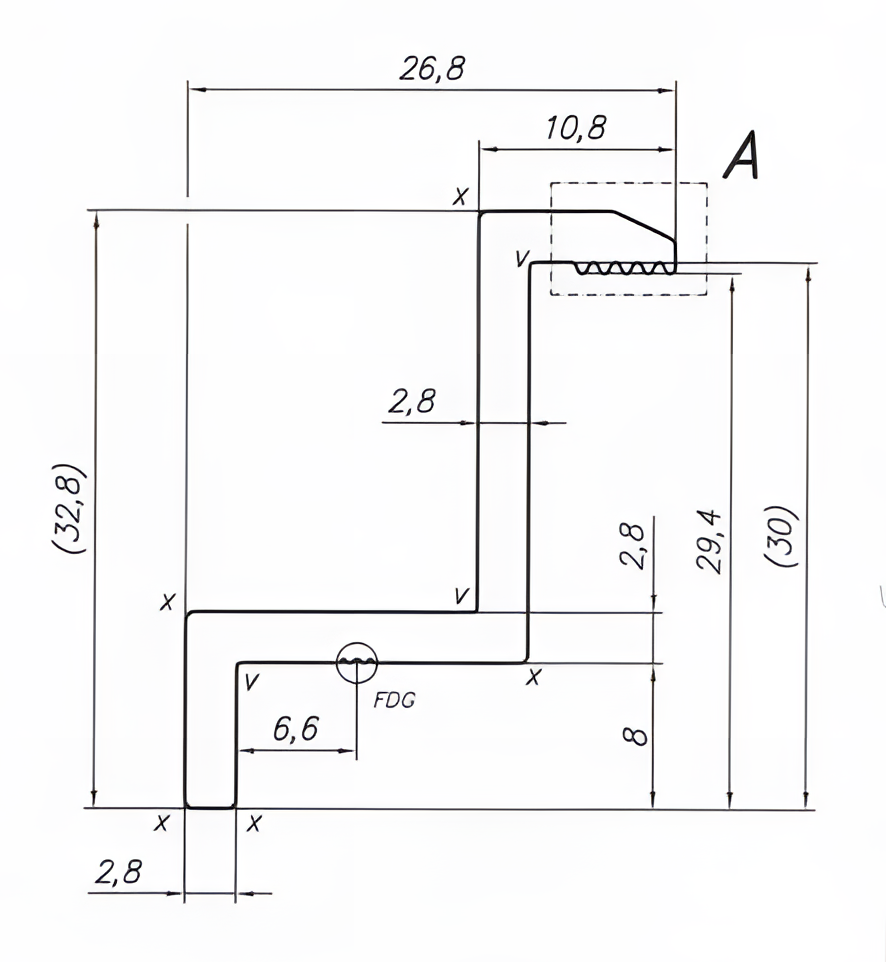

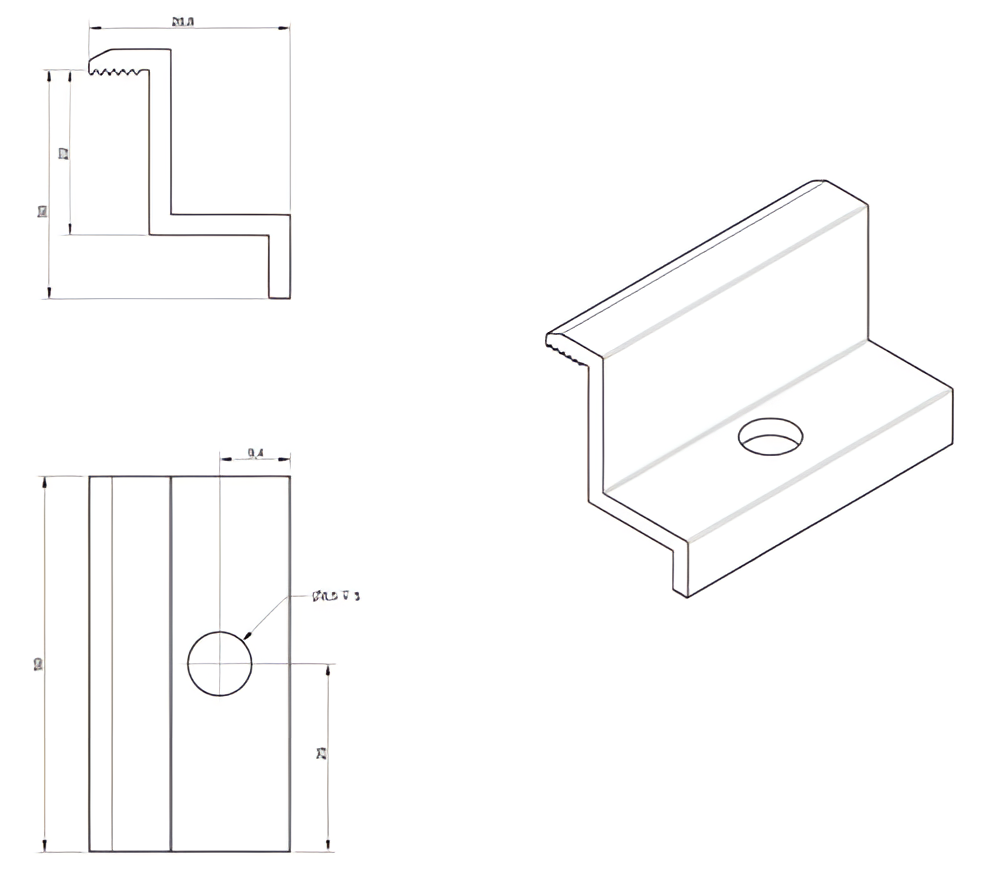

Dimensiones y parámetros técnicos
- Anchura: 26,8 mm
- Altura total: 32,8 mm
- Altura útil (H): 30 mm
- Longitud: 50 mm
- Orificio de montaje: Ø8,5 mm (para tornillo M8)
- Grosor de pared: 2,8 mm
- Material: aluminio 6060
- Acabado: anodizado negro
- Color: negro
Selección del tornillo de cabeza Allen DIN 912
| Tipo de perfil | Tamaño del tornillo |
|---|---|
| Perfil en T | M8x20 |
| Perfil hexagonal | M8x20 |
| Puente trapezoidal (para cuña) | M8x20 |
| Puente trapezoidal (para tornillo hexagonal) | M8x20 |
El par de apriete recomendado debe seleccionarse conforme a las indicaciones del fabricante de los paneles fotovoltaicos.

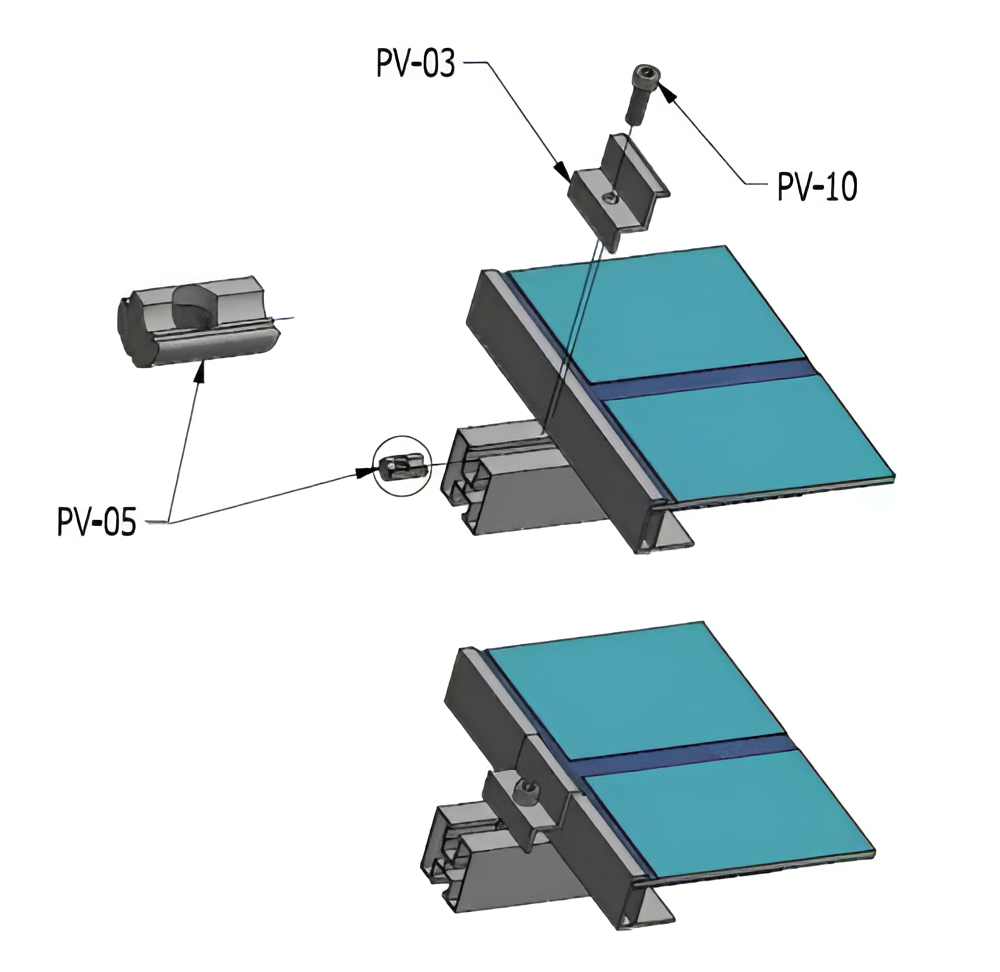

El esquema de montaje muestra cómo colocar la abrazadera lateral en el perfil de aluminio utilizando una cuña deslizante y un tornillo de cabeza Allen. La abrazadera presiona el borde del módulo fotovoltaico, garantizando una fijación estable y segura.
Datos técnicos
| Tipo de grapa | Lateral |
| Grosor del panel [mm] | 30 |
| Color | Negro |
| Pin de puesta a tierra | No |
| Accesorios incluidos | Sin accesorios |
