Ancla anular de expansión Dromet PSRe M20x170/23 galvanizada
producto no disponible
añadir a la lista de deseos
0
Descripción
Anclaje de anilla expansible Dromet PSRe M20×170/23 galvanizado para hormigón
El anclaje de anilla PSRe 20×170/23 de la marca Dromet es un conector expansible resistente de construcción anular, diseñado para la fijación duradera de perfiles de montaje, estructuras metálicas, rejillas, barandillas, maquinaria y otros elementos constructivos y equipamiento de edificios. Gracias a la rosca M20 y a la longitud total de 170 mm, garantiza una alta capacidad de carga en aplicaciones exigentes, incluido el montaje de estructuras de soporte pesadas para instalaciones fotovoltaicas.
El anclaje está diseñado para su instalación en soportes de hormigón no fisurado de clase mínima B20, piedra natural de estructura compacta y ladrillo macizo. Cuenta con Aprobación Técnica Europea ETA 05/0242, certificado CE y Aprobación Técnica Nacional AT-15-7574/2008, lo que confirma el cumplimiento de los más altos estándares de seguridad y capacidad de carga.
Parámetros técnicos
- Denominación: PSRe 20x170/23
- Rosca: M20
- Diámetro de perforación (fi): 20 mm
- Longitud total (L): 170 mm
- Espesor del elemento a fijar (E): 23 mm
- Profundidad de anclaje (F): 135 mm
- Profundidad del orificio (D): 206 mm
- Material: acero estructural, galvanizado electrolítico
- Construcción: anular con tuerca y arandela
- Peso: 0,43 kg
- EAN: 5902706889949
- Unidad de venta: unidad

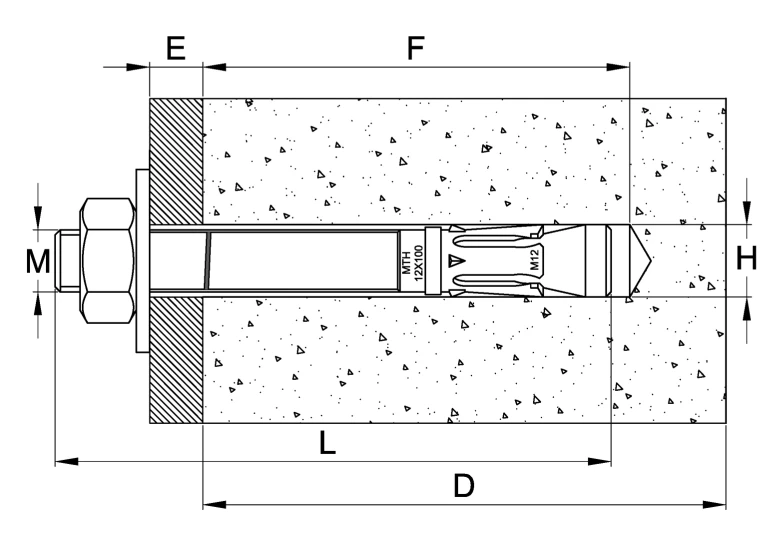

Indicaciones del dibujo en sección:
- M — diámetro de la rosca del anclaje
- E — espesor del elemento a fijar (parte sobresaliente)
- F — profundidad de anclaje en el soporte
- L — longitud total del anclaje
- D — profundidad del orificio de montaje
- H — diámetro del orificio en el soporte
Recomendaciones de montaje
- El orificio de montaje debe realizarse perpendicular a la superficie del soporte y limpiarse cuidadosamente de polvo
- El conector debe poder introducirse mediante golpes suaves de martillo
- El montaje debe realizarse utilizando una llave dinamométrica
- Tras la expansión del conector, la arandela bajo la tuerca debe quedar firmemente apretada contra el elemento fijado
- No deben superarse los parámetros incluidos en la Aprobación Técnica AT-15-7574/2008
Certificados y aprobaciones
- Aprobación Técnica Europea: ETA 05/0242
- Certificado: CE
- Aprobación Técnica Nacional: AT-15-7574/2008
El anclaje de anilla PSRe de Dromet es un conector expansible probado y certificado que garantiza a los equipos de instalación profesionales una fijación segura y duradera en soportes de hormigón y piedra. El suministro completo con tuerca y arandela permite iniciar el montaje de inmediato sin necesidad de solicitar accesorios adicionales.
Datos técnicos
| Tipo de rosca | M20 |
| Longitud [mm] | 170 |
