Anclaje de expansión con anilla Dromet PSRe M8x130/60 galvanizado
producto no disponible
añadir a la lista de deseos
0
Descripción
Anclaje de anillo expansivo Dromet PSRe M8x130/60 de acero galvanizado
El anclaje de anillo PSRe 8x130/60 de la marca Dromet es una solución probada para la fijación duradera de perfiles de montaje, estructuras metálicas, rejillas, barandillas, maquinaria y otros elementos del equipamiento de instalaciones. Ha sido diseñado para bases de hormigón no fisurado mín. B20, piedra natural de estructura compacta y ladrillo macizo — sustratos típicos que se encuentran en obras fotovoltaicas, industriales y de infraestructura.
La construcción en anillo con tuerca y arandela garantiza una expansión segura en el orificio de montaje y una alta capacidad de carga. El anclaje está fabricado en acero estructural con protección anticorrosiva en forma de galvanizado electrolítico, lo que garantiza resistencia a la corrosión en condiciones interiores y moderadamente húmedas.
Certificados y aprobaciones
El anclaje cuenta con la Aprobación Técnica Europea ETA 05/0242 y el certificado CE, además de estar amparado por la aprobación nacional AT-15-7574/2008. Gracias a ello, puede utilizarse en fijaciones estructurales de responsabilidad, donde se requiere una capacidad de carga documentada y el cumplimiento de las normas.
Parámetros técnicos
- Denominación: PSRe 8x130/60
- Rosca: M8
- Diámetro de perforación (fi): 8 mm
- Longitud total (L): 130 mm
- Espesor del elemento a fijar (E): 60 mm
- Profundidad de anclaje (F): 65 mm
- Profundidad del orificio (D): 100 mm
- Material: acero estructural, galvanizado electrolítico
- Construcción: en anillo con tuerca y arandela
- Peso: 0,046 kg
- EAN: 5907518696792
- Unidad de venta: unidad

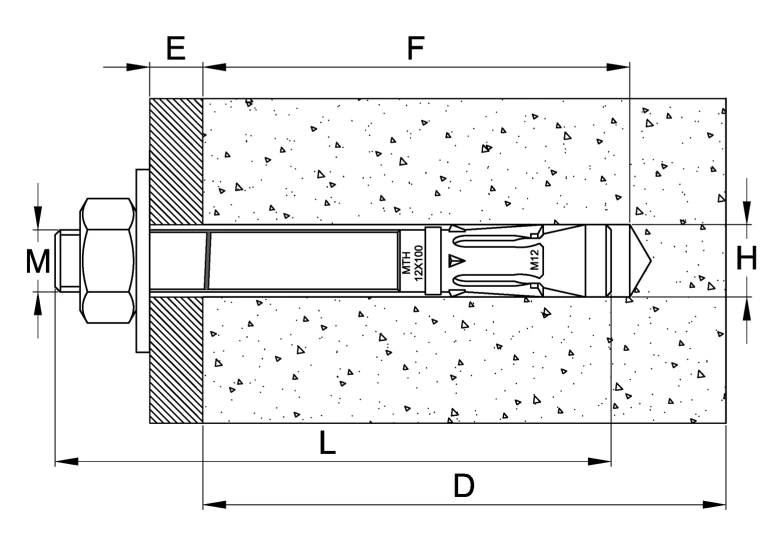

Esquema de montaje e indicaciones dimensionales
El dibujo en corte ilustra la correcta colocación del anclaje en la base de hormigón. Las dimensiones de montaje clave indicadas en el esquema son:
- M — diámetro de la rosca del anclaje
- E — espesor del elemento a fijar (distancia desde la superficie de la base hasta la tuerca)
- F — profundidad de anclaje en la base
- L — longitud total del anclaje
- D — profundidad mínima del orificio perforado
- H — diámetro del orificio perforado
Recomendaciones de montaje
- El orificio de montaje debe realizarse perpendicular a la superficie de la base y limpiarse bien de polvo
- Introducir el anclaje en el orificio mediante golpes suaves de martillo
- El apriete debe realizarse con llave dinamométrica — no superar el par de apriete indicado en la aprobación
- Tras la expansión del anclaje, la arandela bajo la tuerca debe quedar firmemente apretada contra el elemento fijado
- Los parámetros de montaje y de carga conforme a la Aprobación Técnica AT-15-7574/2008 — no deben superarse
Aplicación en instalaciones fotovoltaicas
El anclaje PSRe M8 es ampliamente utilizado por los equipos instaladores para anclar estructuras de soporte fotovoltaicas en techos, paredes y cimientos de hormigón. Gracias a la certificación ETA y CE, constituye una fijación fiable que cumple los requisitos de diseño y facilita las recepciones técnicas de la instalación.
Datos técnicos
| Tipo de rosca | M8 |
| Longitud [mm] | 130 |
