Bisagra 180° para soporte de vidrio 45 x 45 x 26 mm sistema plano AISI304, satinado
producto no disponible
añadir a la lista de deseos
Descripción

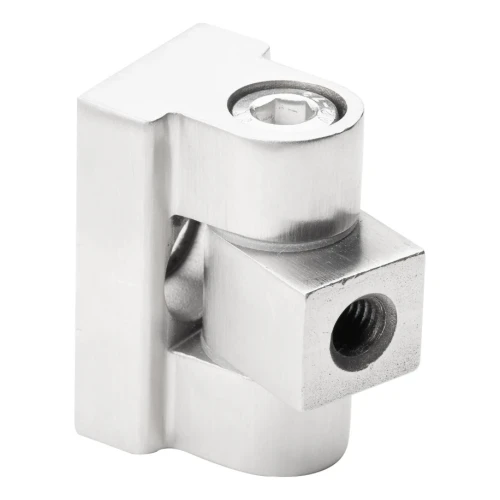

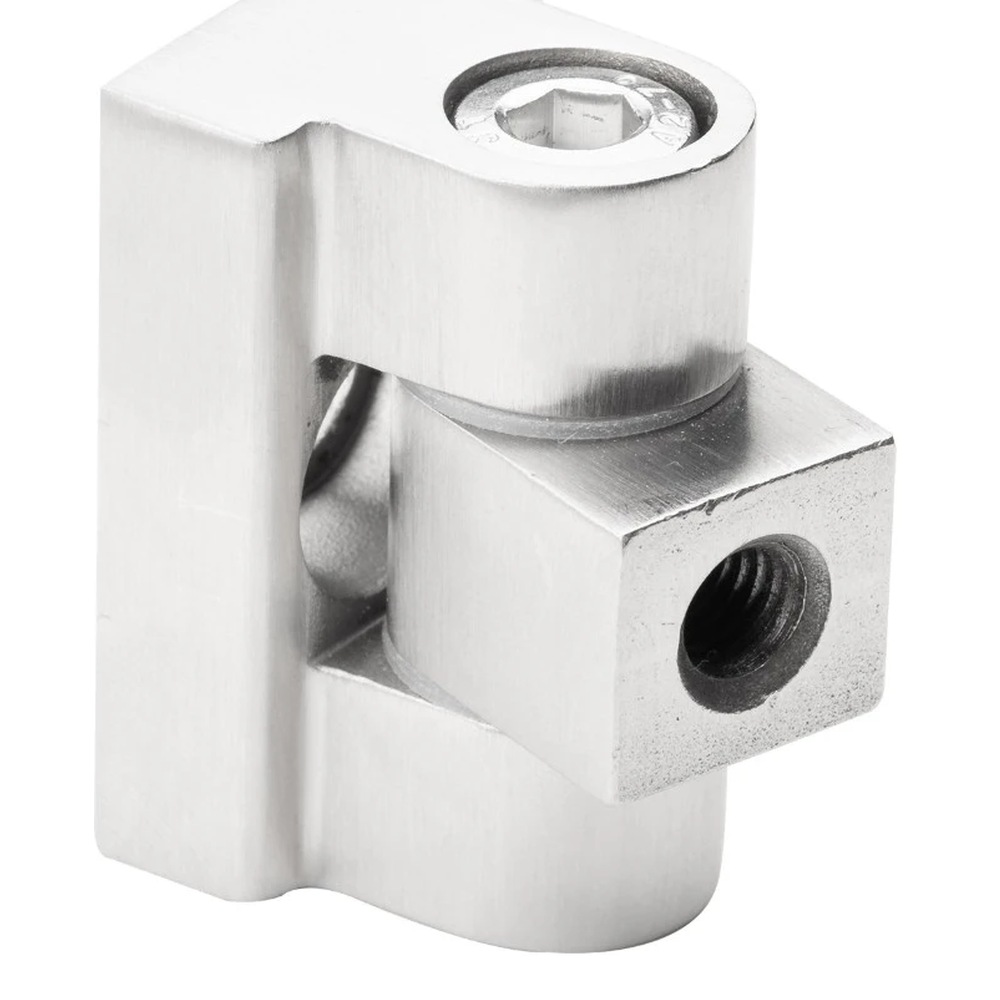

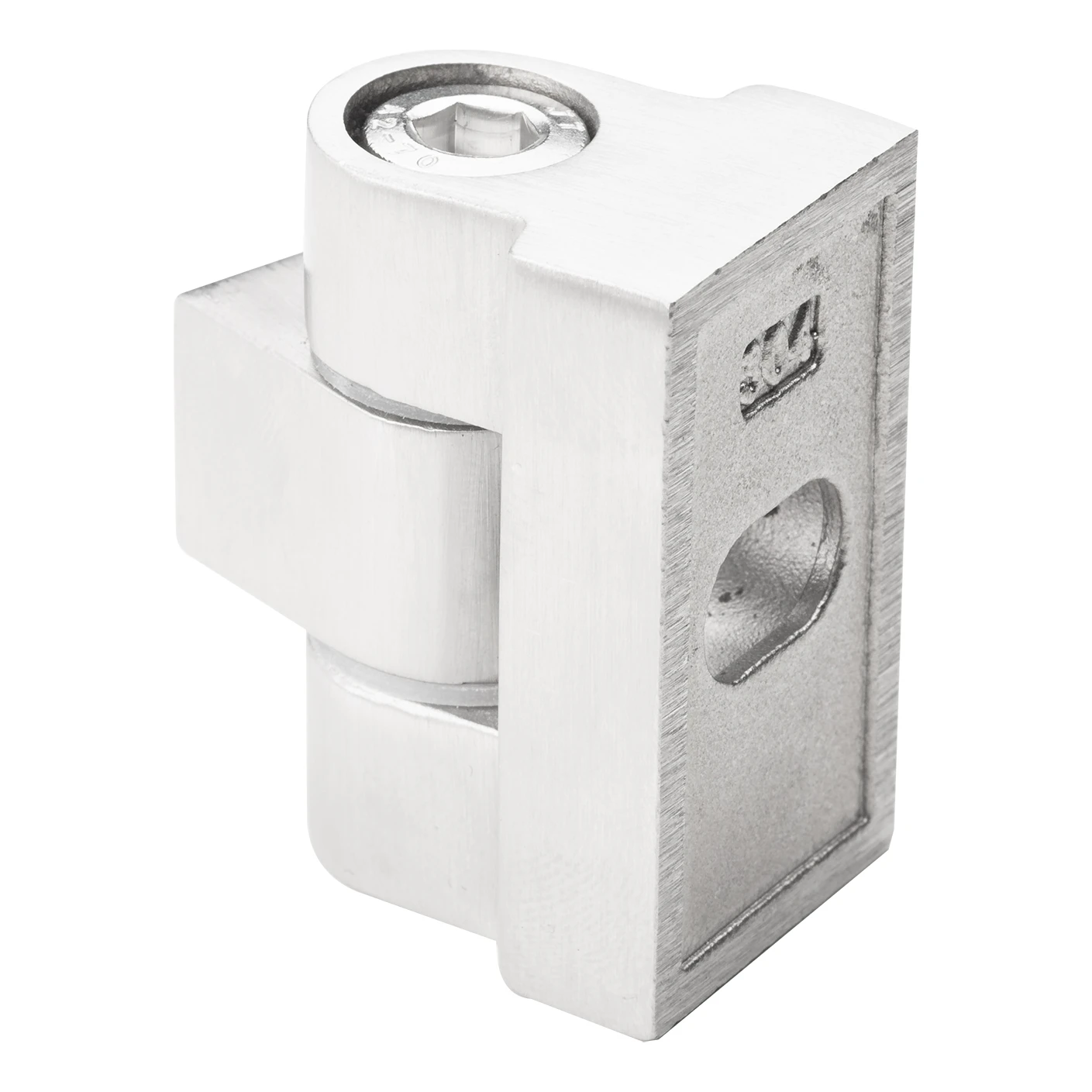

Bisagra 180° para soporte de vidrio 45×45×26 mm AISI 304 satinado
Bisagra 180° para soporte de vidrio de acero inoxidable AISI 304 con acabado satinado — elemento destinado al montaje profesional de construcciones de vidrio en sistema plano. Permite la apertura del vidrio en el rango completo de 180° (90° hacia cada lado), lo que permite el diseño libre de mamparas, puertas y cabinas de vidrio sin limitaciones de ángulo de apertura.
Durabilidad y resistencia a la corrosión
El cuerpo de la bisagra está fabricado en acero inoxidable de alta calidad AISI 304, lo que garantiza una resistencia duradera a la corrosión, incluso en ambientes con humedad elevada, como baños, piscinas o cabinas de ducha. El acabado satinado de la superficie enmascara eficazmente las huellas dactilares y la suciedad, manteniendo un aspecto estético con un mantenimiento mínimo. En los planos técnicos se indica la rugosidad superficial Ra 1,6 y Ra 3,2 — lo que confirma el mecanizado de precisión de los elementos.
Montaje por atornillado — sistema plano
La bisagra se monta en superficies planas mediante atornillado utilizando rosca M8. Este método garantiza alta resistencia de la unión, facilidad de instalación y eventual desmontaje, sin necesidad de utilizar herramientas especializadas. El orificio ovalado en el cuerpo permite la regulación de la posición del vidrio en un rango de 9 mm, lo que facilita el ajuste preciso del panel de vidrio durante el montaje.
Compatibilidad con vidrio
La bisagra está adaptada para el montaje de paneles de vidrio con espesor de 6 mm a 10,76 mm, lo que incluye tanto vidrio templado monocapa como el popular vidrio laminado (VSG). Gracias a esto, un modelo de bisagra funciona en diferentes configuraciones — el instalador no necesita almacenar variantes separadas para diferentes espesores de vidrio.
Dimensiones y datos técnicos
- Dimensiones del cuerpo (L × A × anch.): 45 × 45 × 26 mm
- Profundidad total del conjunto con conector: 36 mm
- Profundidad del cuerpo: 29,5 mm
- Ángulo de apertura: 180° (90° hacia cada lado)
- Rosca de fijación: M8
- Longitud de la parte roscada del conector: 15 mm
- Diámetro del orificio pasante del conector: ø 8,2 mm
- Diámetro del orificio para perno: ø 8,5 mm
- Diámetro del avellanado: ø 13,5 mm
- Orificio ovalado (regulación): 9 mm

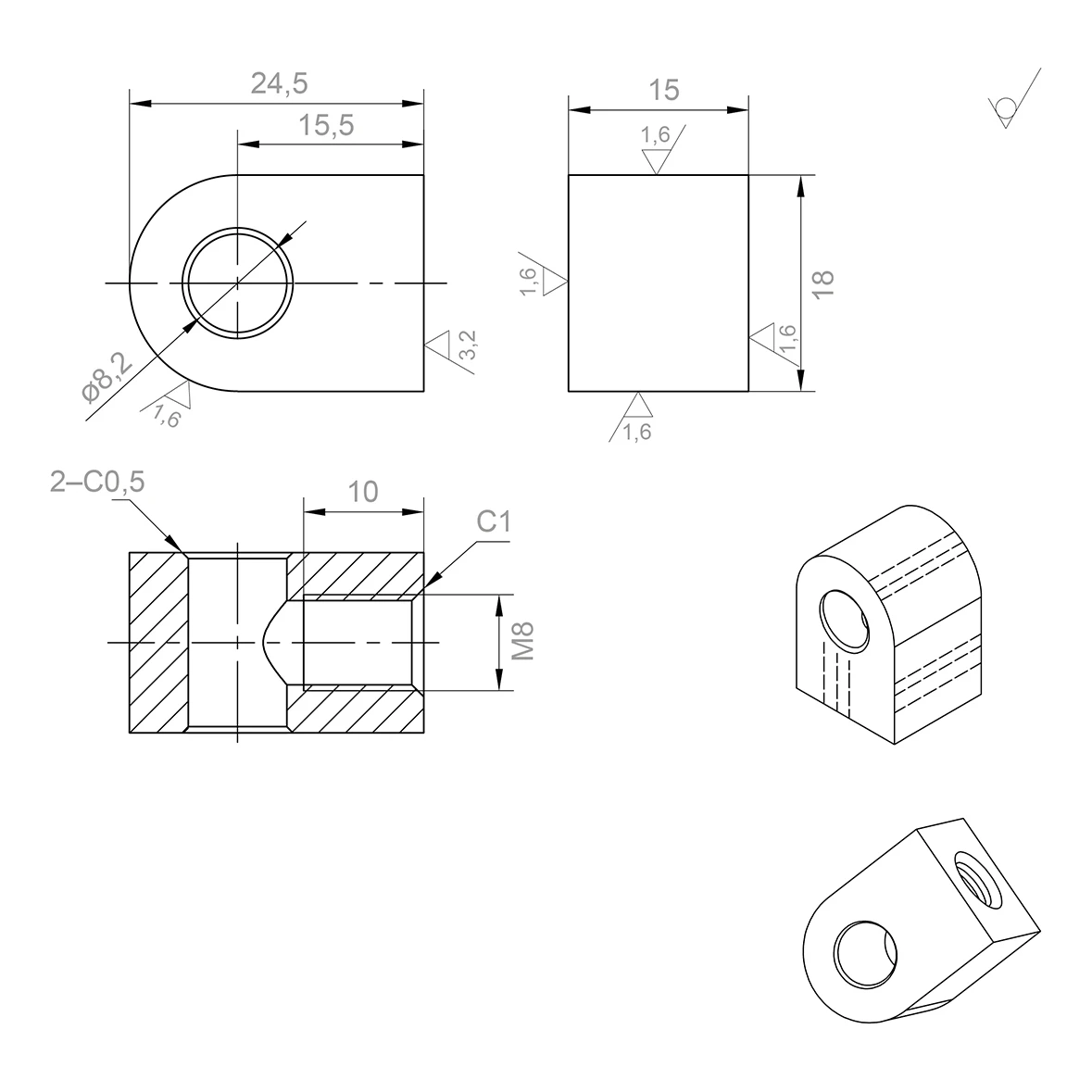

- Dimensiones del conector giratorio: 24,5 × 18 × 15 mm
- Chaflanes: 2×C0,5 y C1
- Material: acero inoxidable AISI 304
- Acabado: satinado
- Espesor del vidrio: de 6 mm a 10,76 mm
- Tipo de montaje: sistema plano (en superficies planas)
- Peso: 0,16 kg

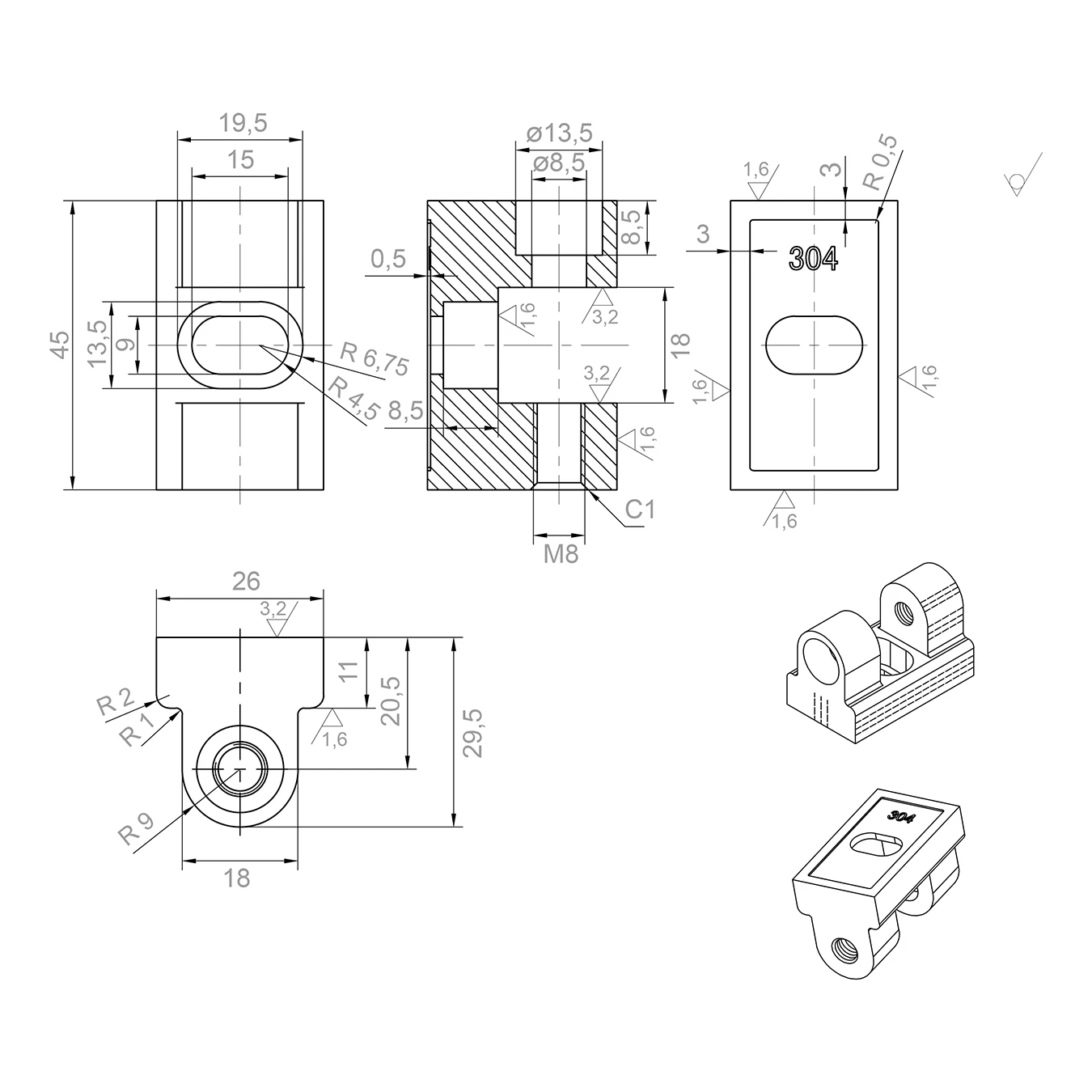

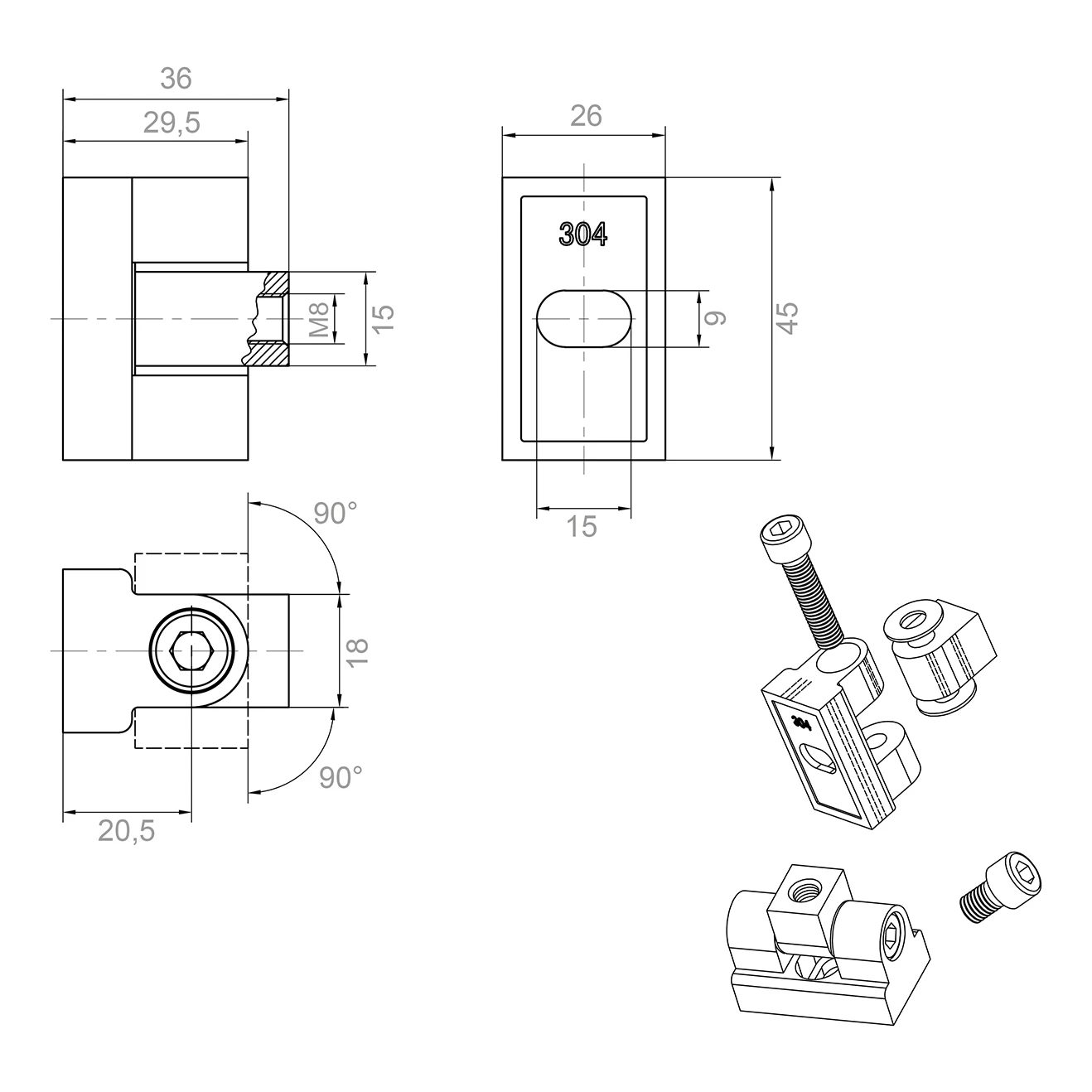

Planos dimensionales de los elementos
Datos técnicos
| Material | AISI 304 |
| Acabado | Satinado |
| Sistema de montaje | Plano |
