Comunello Albatros Piccolo – sistema de bisagras para puerta plegable de hasta 4 m / 100 kg
producto no disponible
añadir a la lista de deseos
0
Descripción
Comunello Albatros Piccolo – sistema de bisagras para puerta plegable de hasta 4 m / 100 kg
Comunello Albatros Piccolo es un sistema completo e innovador de bisagras diseñado especialmente para puertas plegables (abatibles). Gracias al mecanismo completamente colgante, la puerta se abre sin raíl guía, lo que elimina obstáculos en el suelo y facilita significativamente el montaje. El sistema garantiza un plegado y desplegado suave de las hojas de la puerta incluso en espacios muy limitados — solución ideal para propiedades con acceso estrecho o falta de espacio para la apertura completa de una puerta batiente.
Composición del conjunto
El sistema Albatros Piccolo consta de tres elementos precisamente ajustados, que juntos forman un mecanismo fiable para puerta plegable:

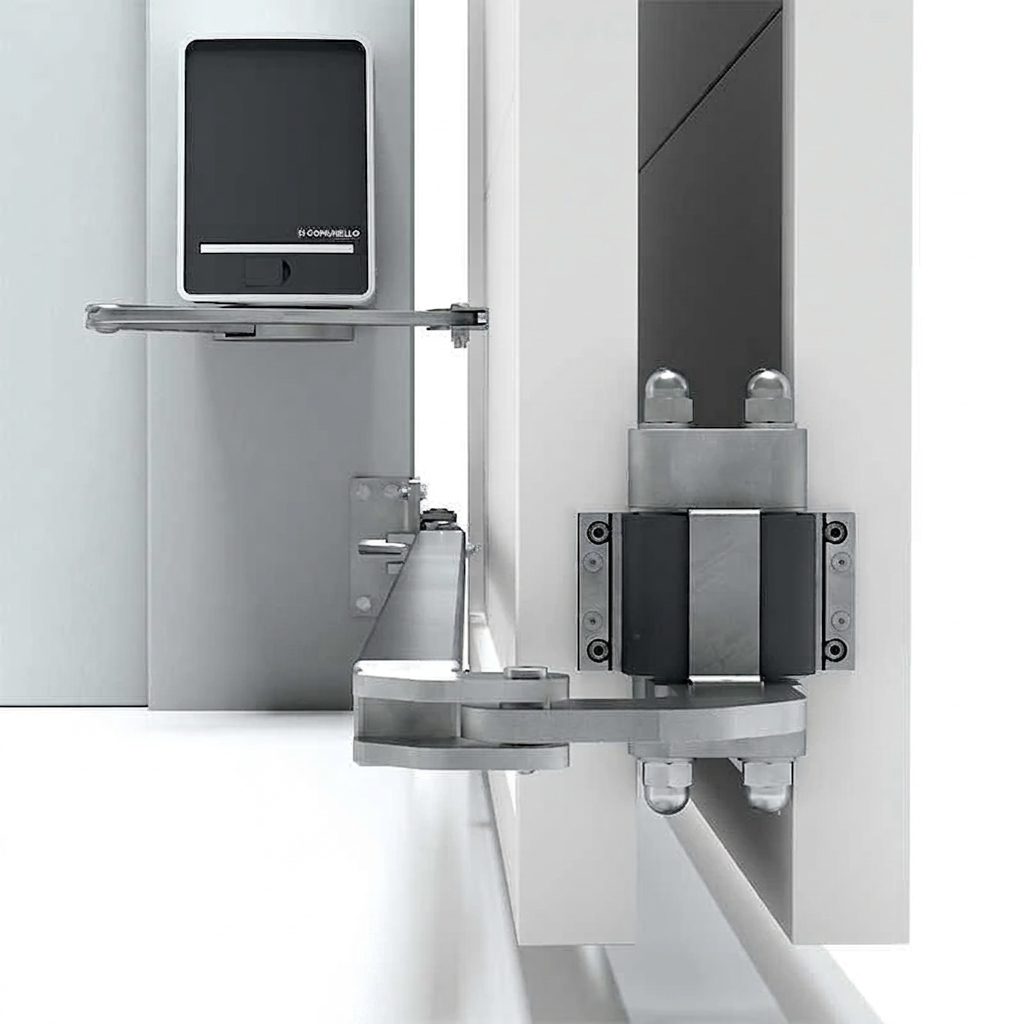

- Bisagra inferior con transmisión y brazo — montada en la parte inferior de la hoja de la puerta, responsable del accionamiento del plegado; brazo de transmisión plegable a doble cara se conecta con la parte inferior de la primera hoja

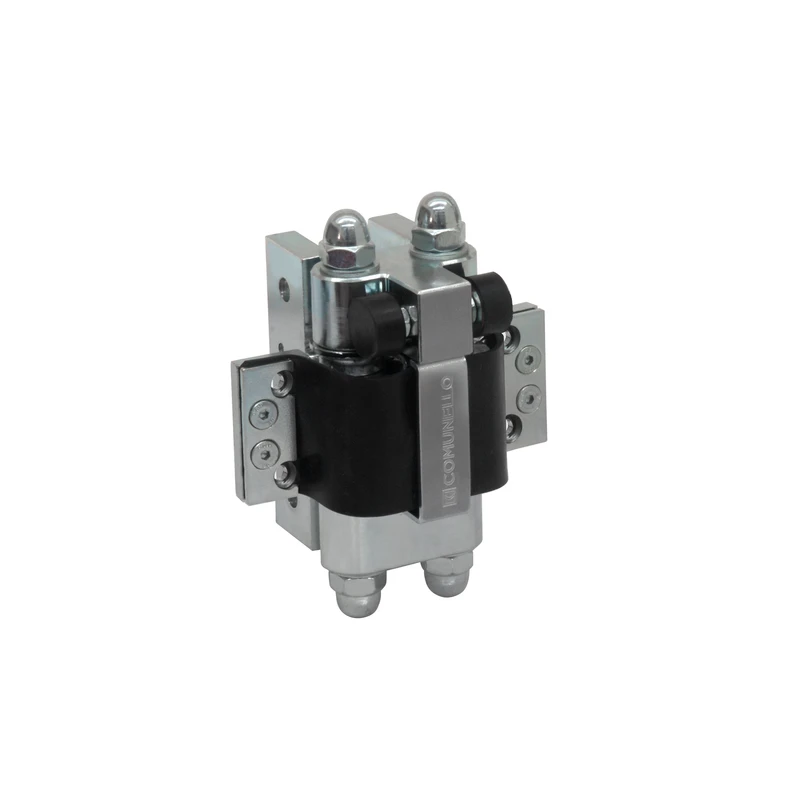

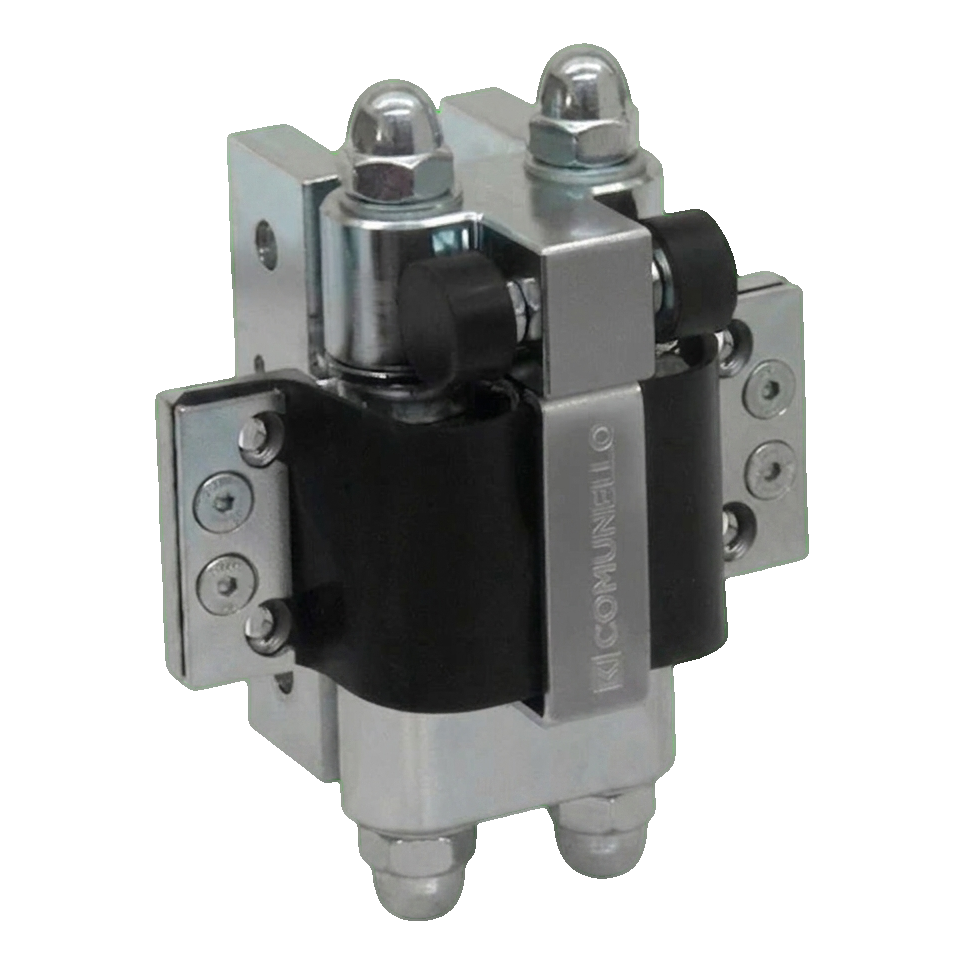

- Bisagra superior con transmisión — montada en la parte superior de la puerta junto al poste, sincroniza el movimiento de ambas hojas

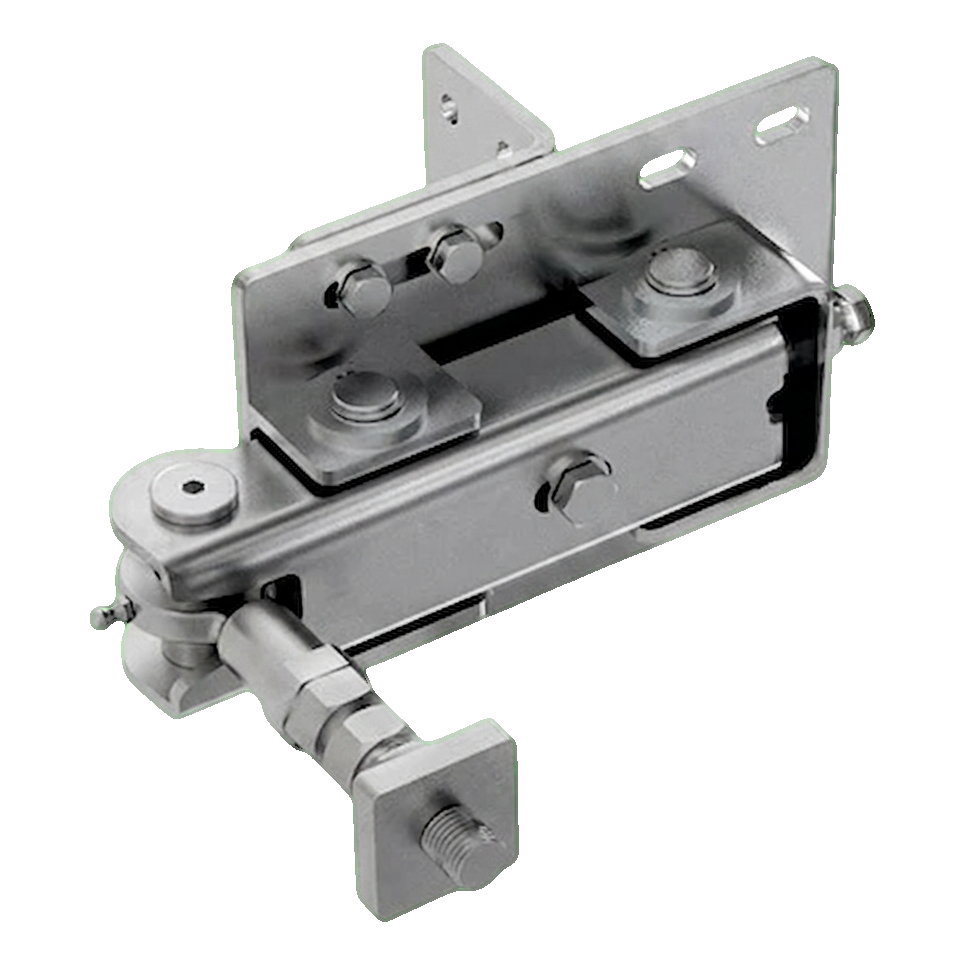

- Soporte regulable — fijado al poste, permite el ajuste preciso de todo el sistema después del montaje
Principio de funcionamiento y montaje

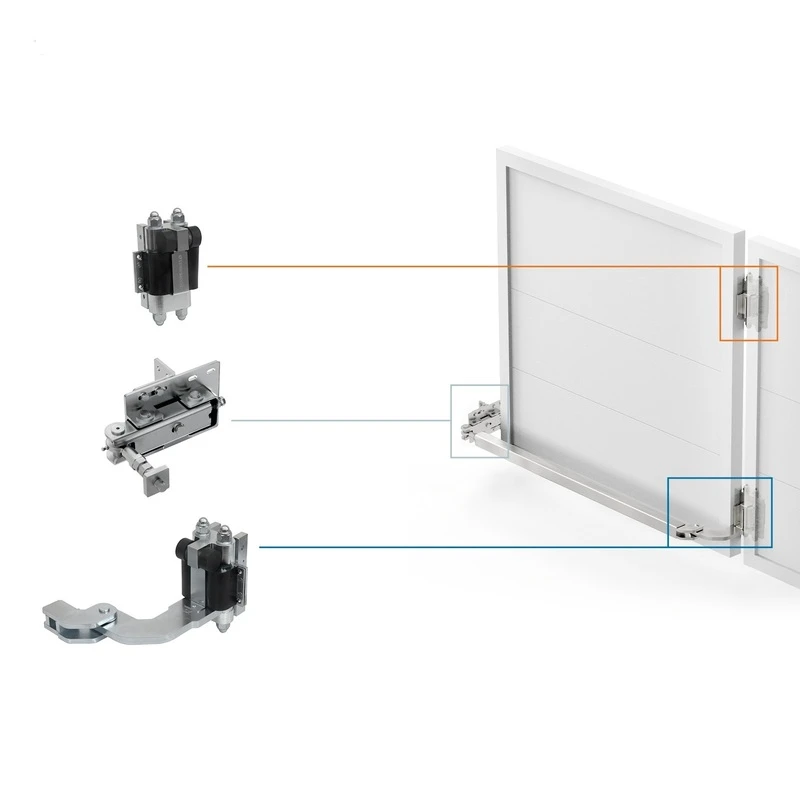

El sistema es completamente sin raíl — la puerta se abre verticalmente sin ninguna guía en el suelo. El brazo de accionamiento plegable a doble cara se monta en la parte inferior de la primera hoja y se conecta con la bisagra inferior. Después de montar el soporte regulable en el poste, el instalador obtiene la posibilidad de corrección precisa del ajuste de la puerta. La imagen de al lado muestra la distribución de los elementos individuales del sistema en la puerta — bisagra superior en la parte superior del poste, soporte regulable en el medio y bisagra inferior con brazo en la parte inferior.

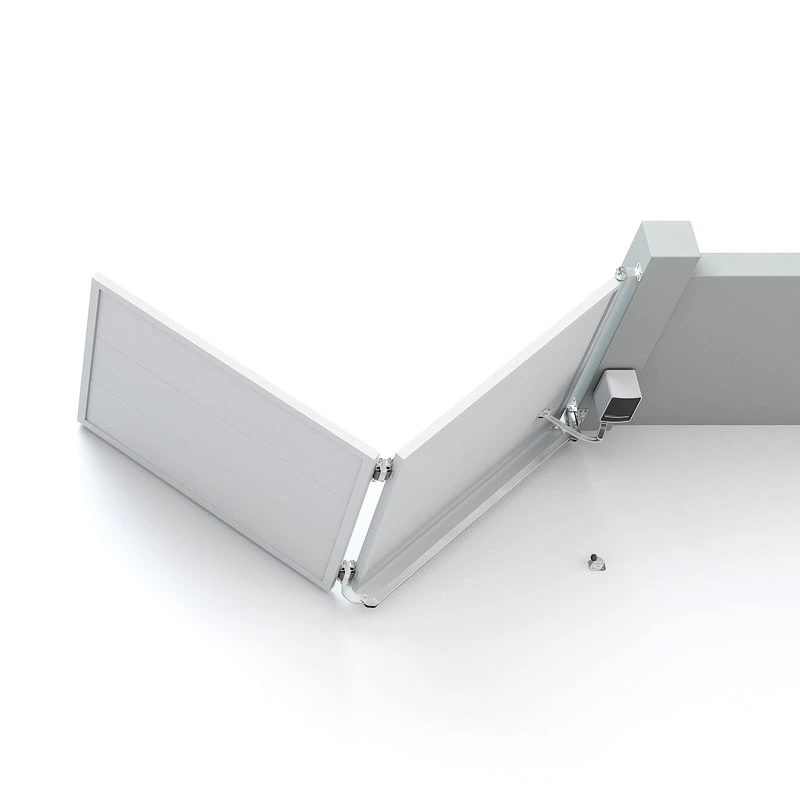

Máxima apertura en espacio mínimo
Gracias al mecanismo de plegado, las hojas de la puerta se doblan entre sí, ocupando espacio mínimo tanto durante la apertura como el cierre. Un conjunto maneja una puerta con longitud total de hojas de hasta 4 metros y peso de hasta 100 kg. Al usar dos conjuntos Albatros Piccolo es posible manejar una puerta de dos hojas con longitud total de hasta 8 metros.
Ventajas clave del sistema
- Mecanismo sin raíl — sin guías en el suelo, cero obstáculos
- Sistema colgante — las hojas de la puerta se pliegan libremente en el aire
- Fácil regulación — soporte regulable permite ajuste preciso después del montaje
- Espacio mínimo — solución ideal para accesos estrechos y pasos limitados
- Materiales de alta calidad — elementos resistentes al desgaste y explotación de muchos años
- Fabricación italiana — Comunello, Made in Italy
Compatibilidad con motores
El sistema Albatros Piccolo funciona con motores para puertas batientes de la marca Comunello. Para instalación completa también están disponibles accesorios complementarios: sistema de plantillas de agujeros con tornillos y tuercas y perfil de conexión del brazo de transmisión con bisagra de poste, que aceleran significativamente el proceso de montaje.
Parámetros técnicos del conjunto
- Fabricante: Comunello
- Serie: Albatros Piccolo (P)
- Longitud máxima de puerta (1 conjunto): 4 m
- Longitud máxima de puerta (2 conjuntos): 8 m
- Peso máximo de hojas: 100 kg
- Peso del conjunto: 10,5 kg
- Tipo de sistema: sin raíl, colgante
- País de fabricación: Italia

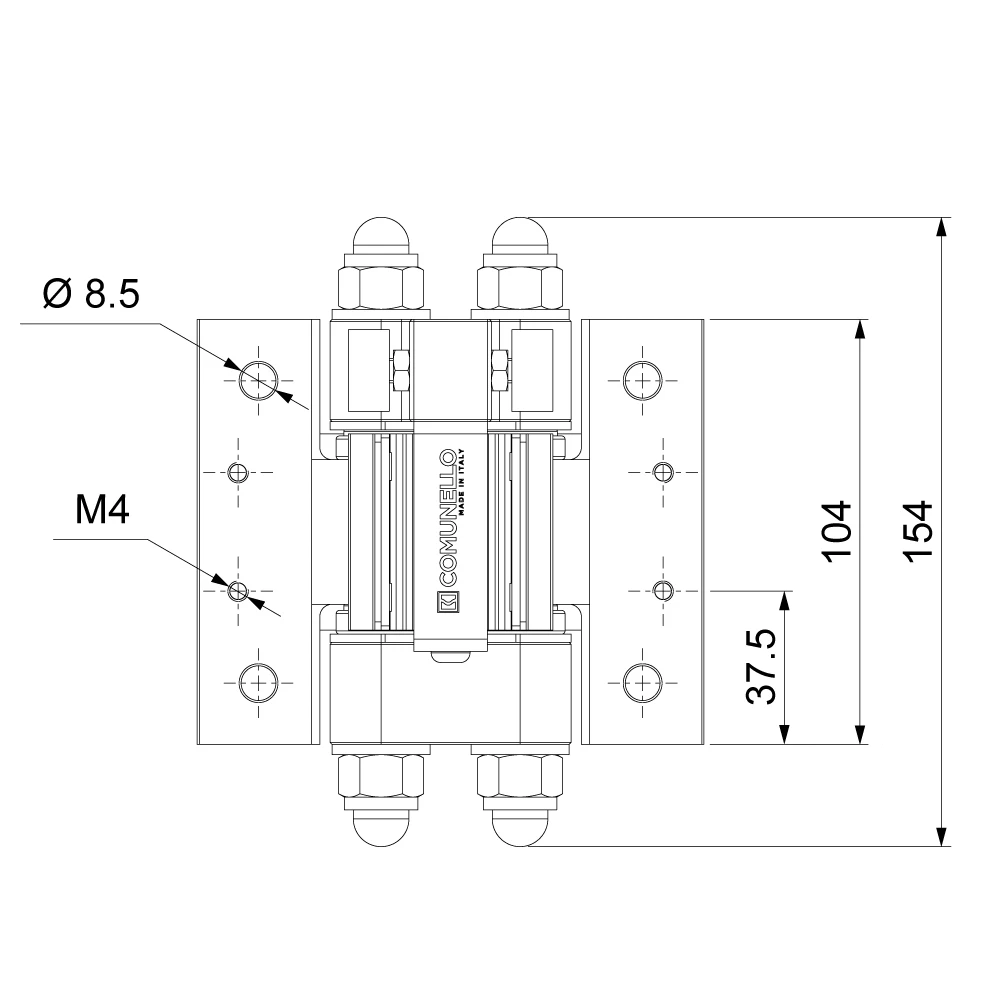

Dimensiones de la bisagra superior (dibujo técnico)
- Altura total: 154 mm
- Altura de la placa de montaje: 104 mm
- Distancia del eje del agujero desde el borde inferior: 37,5 mm
- Diámetro de agujeros de montaje: Ø 8,5 mm
- Rosca de tornillos: M4

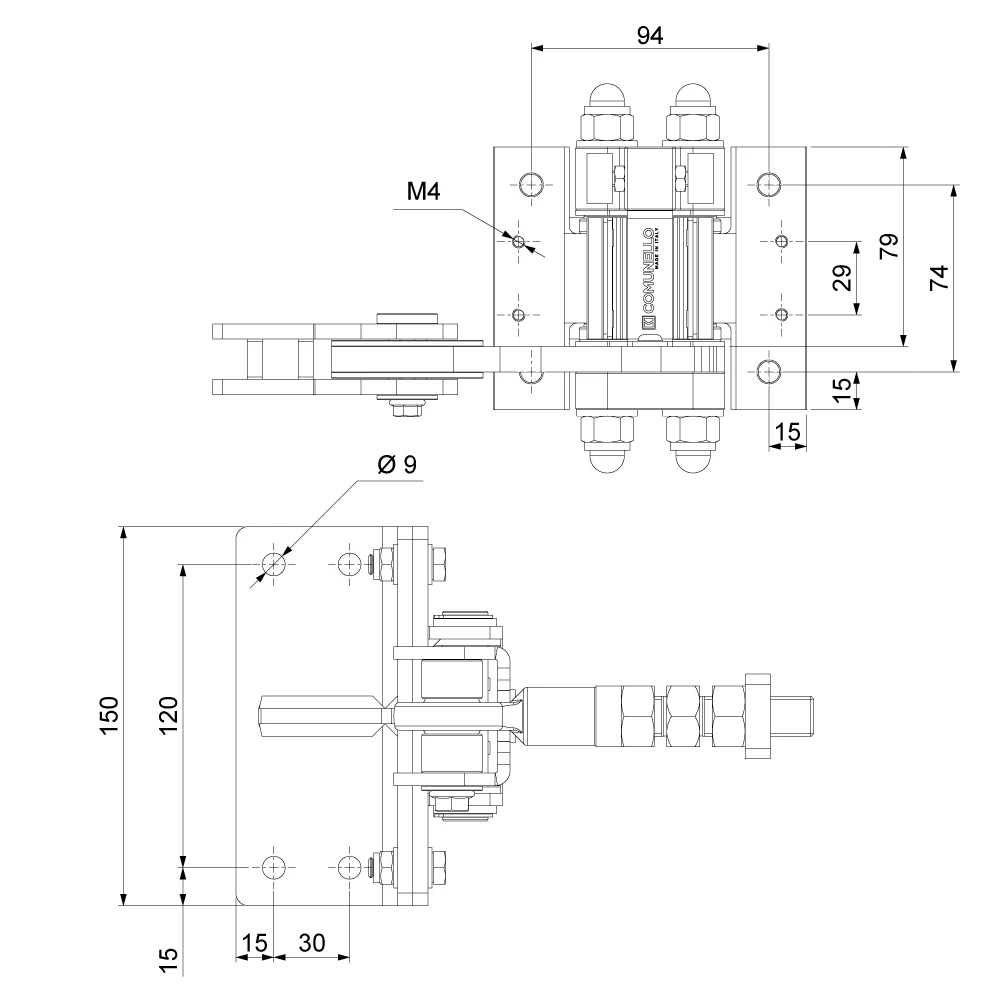

Dimensiones del soporte regulable
- Ancho de la placa de montaje (pequeña): 94 mm
- Altura de la placa de montaje (pequeña): 79 mm
- Distancia entre agujeros de montaje verticalmente: 74 mm
- Diámetro de agujeros: Ø 9 mm
- Rosca: M4
- Ancho de la placa de montaje (grande): 150 mm
- Distancia entre agujeros de montaje en placa grande: 120 mm

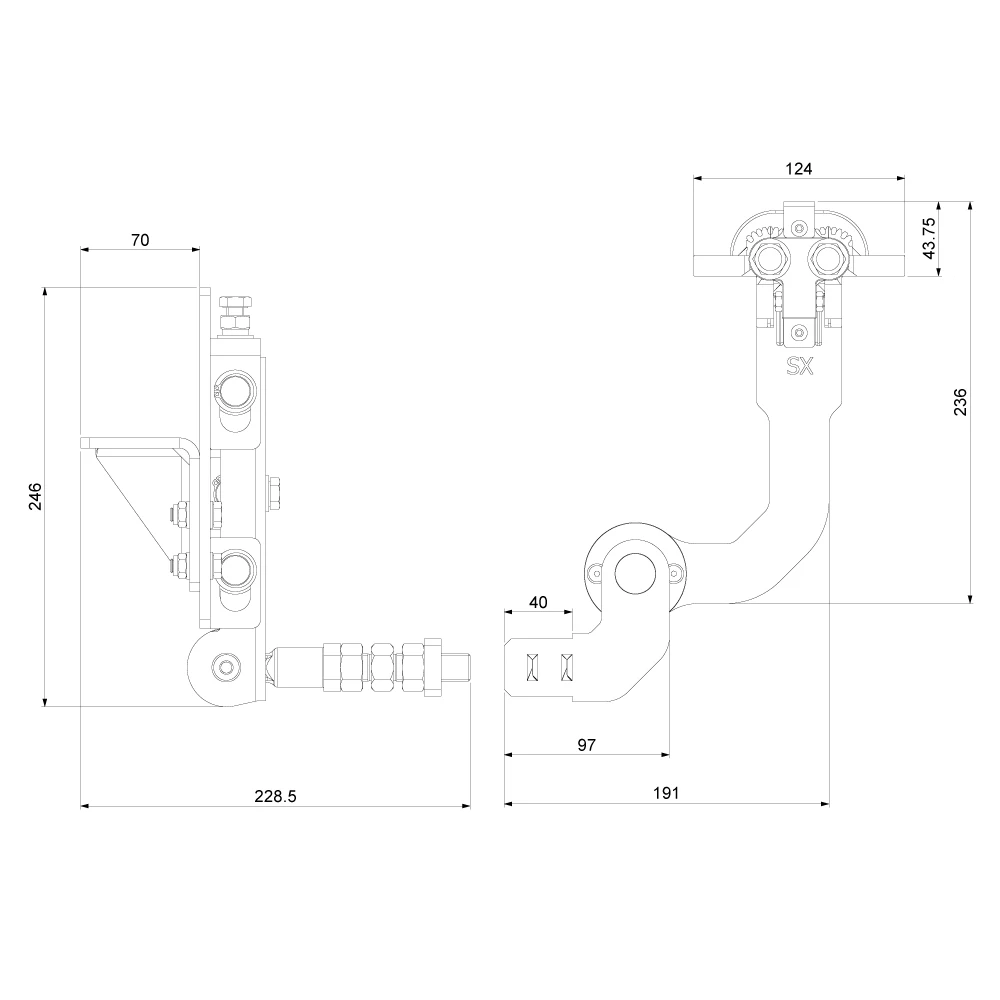

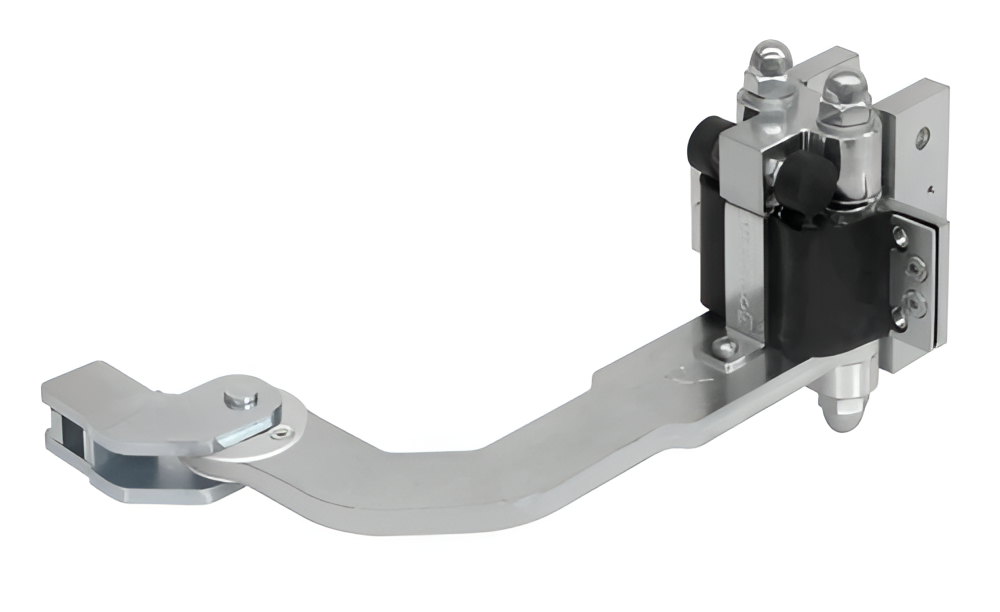

Dimensiones de la bisagra inferior con brazo
- Altura total del soporte: 246 mm
- Profundidad del soporte: 70 mm
- Longitud con espiga: 228,5 mm
- Ancho de la placa de montaje: 124 mm
- Alcance del brazo al eje de rotación: 236 mm
- Ancho total del conjunto: 191 mm
- Ancho del brazo: 97 mm
- Ancho del extremo del brazo: 40 mm
- Distancia del eje de bisagra desde la base: 43,75 mm
- Versión: SX (izquierda)
Galería de componentes del conjunto
Datos técnicos
| Método de fijación | Para empotrar |
| Material | Acero |
