Dromet anclaje de anilla expansible PSRe M6x80/22 galvanizado
producto no disponible
añadir a la lista de deseos
0
Descripción
Dromet kotwa pierścieniowa rozporowa PSRe M6x80 mm ocynkowana
El anclaje de anillo PSRe M6×80 de la marca Dromet es un conector de expansión fiable, diseñado para la fijación duradera de perfiles, estructuras metálicas, rejillas, barandillas, maquinaria y otros elementos del equipamiento del edificio en soportes de hormigón. Gracias a su diseño de anillo con tuerca y arandela, garantiza una fijación segura y repetible, algo especialmente importante en el montaje de estructuras fotovoltaicas, donde la estabilidad del anclaje determina la seguridad de toda la instalación.
El anclaje cuenta con la Homologación Técnica Europea ETA 05/0242, el certificado CE y la homologación nacional AT-15-7574/2008, lo que confirma su conformidad con las normas y permite su uso en proyectos que requieren parámetros de carga documentados.
Soportes de montaje admitidos
- Hormigón no fisurado mín. B20 (C16/20)
- Piedra natural de estructura compacta
- Ladrillo macizo
Parámetros técnicos
- Denominación: PSRe 6x80/22
- Rosca: M6
- Diámetro de perforación (fi): 6 mm
- Longitud total (L): 80 mm
- Espesor del elemento a fijar (E): 22 mm
- Profundidad de anclaje (F): 55 mm
- Profundidad del orificio (D): 100 mm
- Material: acero estructural, zincado electrolítico
- Diseño: de anillo con tuerca y arandela
- Peso: 0,016 kg
- EAN: 5907518616813
- Unidad de venta: unidad

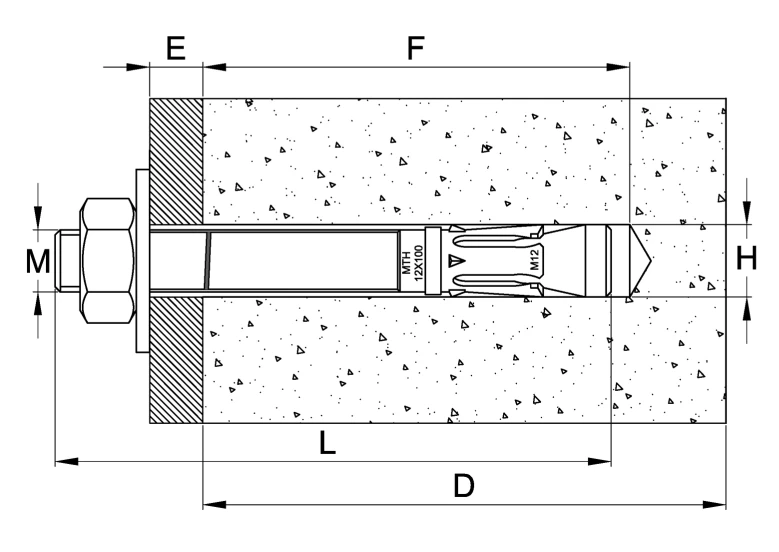

Esquema de montaje y denominaciones dimensionales
El dibujo en corte muestra el anclaje instalado en el soporte de hormigón con las dimensiones clave de montaje: M – diámetro de la rosca, E – espesor del elemento a fijar (saliente), F – profundidad de anclaje, L – longitud total del anclaje, D – profundidad requerida del orificio, H – diámetro del orificio en el soporte.
Recomendaciones de montaje
- Realice el orificio de montaje perpendicular a la superficie del soporte
- Tras el taladrado, el orificio debe limpiarse de polvo y residuos
- Introduzca el anclaje mediante golpes suaves de martillo
- Apriete la tuerca con una llave dinamométrica
- Tras la expansión del anclaje, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado
- Los parámetros incluidos en la Homologación Técnica AT-15-7574/2008 no deben excederse
Datos técnicos
| Tipo de rosca | M6 |
| Longitud [mm] | 80 |
