Anclaje de anillo expansivo Dromet PSRe M16x145/23 galvanizado para hormigón
El anclaje de anillo expansivo Dromet PSRe M16x145/23 es un conector mecánico resistente diseñado para la fijación permanente de estructuras en sustratos de hormigón. Gracias a su diseño de anillo, ofrece una alta capacidad de carga y un anclaje seguro en hormigón no fisurado de clase mínima B20, piedra natural de estructura compacta y ladrillo macizo.
Aplicación
El anclaje PSRe está diseñado para la fijación de perfiles y estructuras metálicas, rejillas, barandillas, maquinaria y otros elementos estructurales y equipamiento del edificio. Es ideal en cualquier situación donde se requiera una conexión fiable entre un elemento de acero y un sustrato mineral, desde instalaciones fotovoltaicas hasta estructuras industriales.
Certificados y homologaciones
El anclaje cuenta con la Homologación Técnica Europea ETA-05/0242 y el certificado CE, lo que confirma su cumplimiento con las normas europeas de seguridad. Además, dispone de la homologación nacional AT-15-7574/2008, lo que garantiza su aprobación para su uso en el mercado de la construcción polaco.
Parámetros técnicos
- Designación: PSRe 16x145/23
- Rosca: M16
- Diámetro de perforación (fi): 16 mm
- Longitud total (L): 145 mm
- Espesor del elemento a fijar (E): 23 mm
- Profundidad de anclaje (F): 110 mm
- Profundidad del orificio (D): 168 mm
- Material: acero estructural, galvanizado electrolítico
- Diseño: de anillo con tuerca y arandela
- Peso: 0,228 kg
- EAN: 5907518680968
- Unidad de venta: unidad
Recomendaciones de instalación
- El orificio de montaje debe realizarse perpendicular a la superficie del sustrato y limpiarse cuidadosamente de polvo y residuos
- Introducir el anclaje en el orificio mediante golpes ligeros de martillo
- Realizar el montaje utilizando una llave dinamométrica, lo que garantiza el par de apriete adecuado
- Después de la expansión del anclaje, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado
- Los parámetros incluidos en la Homologación Técnica AT-15-7574/2008 no deben excederse

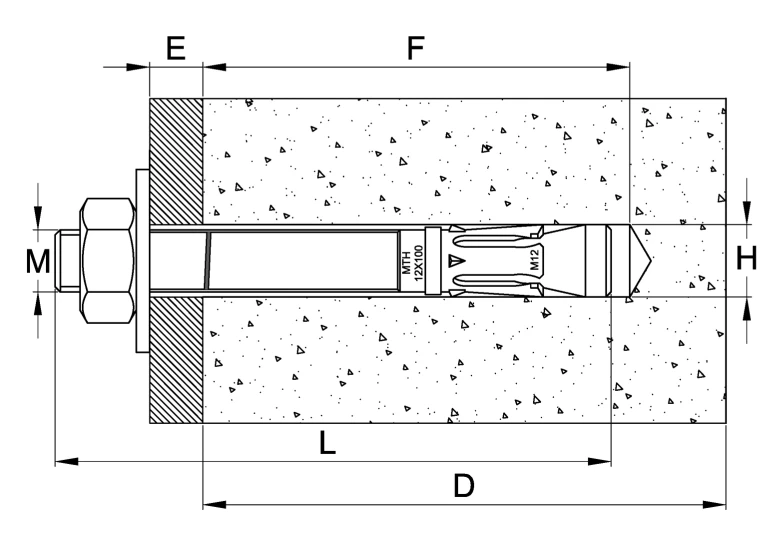

El dibujo técnico muestra el esquema de montaje del anclaje en sección de hormigón con las indicaciones de las dimensiones clave: M — rosca, E — espesor del material a fijar, F — profundidad de anclaje, L — longitud total del anclaje, D — profundidad del orificio, H — diámetro del orificio de perforación. Conocer estos parámetros permite seleccionar correctamente el anclaje para la aplicación de montaje concreta.
Datos técnicos
| Tipo de rosca | M16 |
| Longitud [mm] | 145 |
