Descripción
Anclaje de anillo expansivo Dromet PSRe M6x70 mm galvanizado para hormigón
El anclaje de anillo PSRe M6×70 de la marca Dromet es un conector mecánico fiable de construcción anular, diseñado para la fijación duradera en hormigón no fisurado, piedra natural de estructura compacta y ladrillo macizo. Gracias a sus dimensiones compactas y un peso de tan solo 15 g, es ideal para el montaje de elementos estructurales ligeros: perfiles, soportes, abrazaderas y accesorios de instalación.
El anclaje cuenta con la Homologación Técnica Europea ETA 05/0242, el certificado CE y la aprobación nacional AT-15-7574/2008, lo que garantiza el cumplimiento de las normas europeas y confirma su idoneidad para su uso en construcciones.
Aplicación
El anclaje PSRe está diseñado para la fijación de perfiles y estructuras metálicas, rejillas de pasarela, barandillas, maquinaria y otros elementos estructurales y equipamiento del edificio. La base debe estar hecha de hormigón no fisurado de clase mínima B20 (C16/20), piedra natural de estructura compacta o ladrillo macizo.
Parámetros técnicos
- Designación: PSRe 6x70/12
- Rosca: M6
- Diámetro de perforación (fi): 6 mm
- Longitud total (L): 70 mm
- Espesor del elemento a fijar (E): 12 mm
- Profundidad de anclaje (F): 55 mm
- Profundidad del orificio (D): 100 mm
- Material: acero estructural, galvanizado electrolítico
- Construcción: anular con tuerca y arandela
- Peso: 0,015 kg
- EAN: 5907518660977
- Unidad de venta: unidad

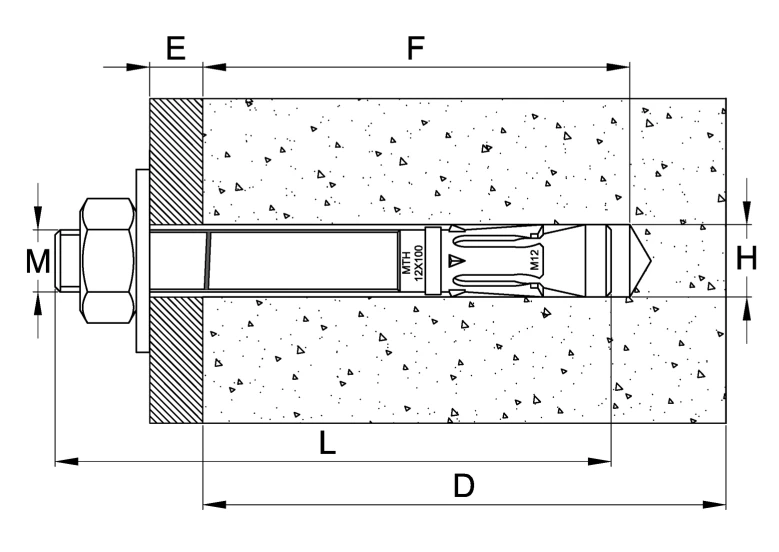

Esquema de montaje y marcas dimensionales
El dibujo en sección muestra el montaje correcto del anclaje en la base de hormigón con las marcas de los parámetros clave:
- M — diámetro de la rosca
- L — longitud total del anclaje
- D — profundidad mínima del orificio de montaje
- F — profundidad de anclaje en la base
- E — espesor del elemento a fijar (tramo saliente)
- H — diámetro del orificio en el hormigón
Recomendaciones de montaje
- El orificio de montaje debe perforarse perpendicularmente a la superficie de la base y limpiarse a fondo
- El anclaje debe poder introducirse en el orificio mediante golpes ligeros de martillo
- El apriete de la tuerca debe realizarse únicamente con una llave dinamométrica
- Tras la expansión del anclaje, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado
- No se deben superar los parámetros incluidos en la homologación técnica AT-15-7574/2008
Certificados y homologaciones
- Homologación Técnica Europea: ETA 05/0242
- Certificado: CE
- Homologación técnica nacional: AT-15-7574/2008
Datos técnicos
| Tipo de rosca | M6 |
| Longitud [mm] | 70 |
