Dromet anclaje de anillo expansivo PSRe M8x90/20 galvanizado
producto no disponible
añadir a la lista de deseos
0
Descripción
Anclaje de anillo expansivo Dromet PSRe M8x90/20 galvanizado para hormigón
El anclaje de anillo expansivo Dromet PSRe M8x90/20 es una solución fiable para la fijación duradera de estructuras en soportes de hormigón. Diseñado para el montaje profesional de perfiles, estructuras metálicas, rejillas de paso, barandillas, máquinas y otros elementos de equipamiento de la instalación. Gracias a contar con la Evaluación Técnica Europea ETA 05/0242, el certificado CE y la homologación nacional AT-15-7574/2008, garantiza el cumplimiento de los requisitos de las normas de construcción y la plena responsabilidad de diseño.
Construcción y material
El anclaje PSRe cuenta con una construcción en forma de anillo que garantiza una expansión uniforme en el orificio de montaje y una alta capacidad de carga del anclaje. Fabricado en acero estructural con protección anticorrosiva mediante zinc electrolítico. Incluye tuerca y arandela en el conjunto — el anclaje está listo para su instalación inmediata sin necesidad de adquirir elementos adicionales.
Aplicación
Anclaje diseñado para la fijación en soportes de hormigón no fisurado de clase mínima B20 (C16/20), piedra natural de estructura compacta y ladrillo macizo. Ideal para la instalación de estructuras de soporte para paneles fotovoltaicos, montaje de rieles de fijación, sujeción de postes de barandillas, cimentación de equipos y todo tipo de uniones que requieran una alta capacidad de carga y certificación.
Dimensiones y parámetros técnicos
- Referencia: PSRe 8x90/20
- Rosca: M8
- Diámetro de perforación (fi): 8 mm
- Longitud total (L): 90 mm
- Espesor del elemento a fijar (E): 20 mm
- Profundidad de anclaje (F): 65 mm
- Profundidad del orificio (D): 100 mm
- Material: acero estructural, zinc electrolítico
- Construcción: anillo con tuerca y arandela
- Peso: 0,034 kg
- EAN: 5907518688612
- Unidad de venta: unidad

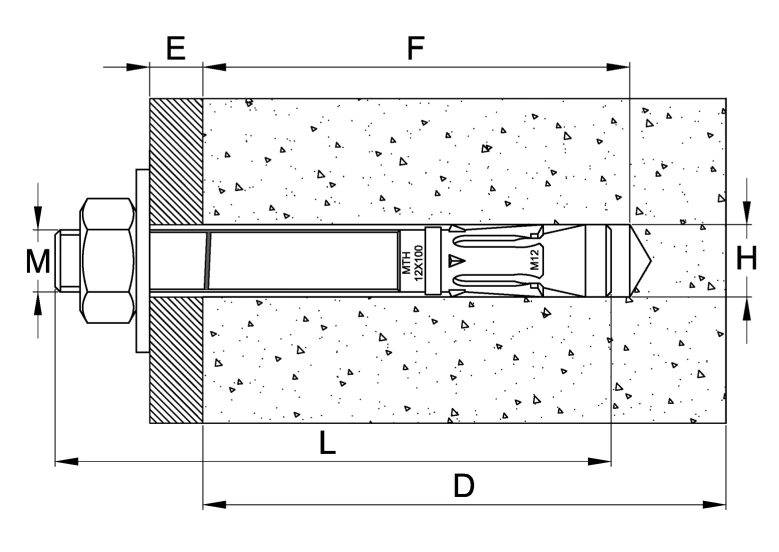

Indicaciones de las dimensiones en el esquema: M — rosca, E — espesor del elemento a fijar (parte sobresaliente), F — profundidad de anclaje, L — longitud total del anclaje, D — profundidad del orificio en el hormigón, H — diámetro del orificio de montaje.
Certificados y homologaciones
- Evaluación Técnica Europea: ETA 05/0242
- Certificado: CE
- Homologación técnica nacional: AT-15-7574/2008
Recomendaciones de montaje
El orificio de montaje debe realizarse perpendicular a la superficie del soporte y limpiarse cuidadosamente del polvo de perforación. El conector debe poder introducirse en el orificio mediante golpes suaves de martillo. El montaje debe realizarse con una llave dinamométrica — esto garantiza el par de apriete adecuado y la correcta expansión del anclaje. Una vez expandido el conector, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado. No deben superarse los parámetros contenidos en la Homologación Técnica AT-15-7574/2008.
Datos técnicos
| Tipo de rosca | M8 |
| Longitud [mm] | 90 |
