Dromet anillo de anclaje expansivo PSRe M6x100/42 galvanizado
producto no disponible
añadir a la lista de deseos
0
Descripción
Dromet kotwa pierścieniowa rozporowa PSRe M6x100/42 ocynkowana do betonu
El anclaje de anilla PSRe M6x100/42 de la marca Dromet es una solución probada para la fijación duradera de perfiles, estructuras metálicas, rejillas, barandillas, máquinas y otros elementos de equipamiento de construcción. La construcción de anilla con tuerca y arandela garantiza una expansión segura en el orificio de montaje y una presión uniforme del elemento fijado sobre la superficie.
El anclaje está diseñado para su uso en superficies de hormigón no fisurado, mínimo clase B20, piedra natural de estructura compacta y ladrillo macizo. Gracias a la certificación ETA 05/0242, la marca CE y la homologación nacional AT-15-7574/2008, el producto cumple con los más altos estándares de calidad y puede utilizarse en conexiones estructurales de responsabilidad.
Parámetros técnicos
- Referencia: PSRe 6x100/42
- Rosca: M6
- Diámetro de perforación (fi): 6 mm
- Longitud total (L): 100 mm
- Grosor del elemento fijado (E): 42 mm
- Profundidad de anclaje (F): 55 mm
- Profundidad del orificio (D): 100 mm
- Material: acero estructural, zinc electrolítico
- Construcción: de anilla con tuerca y arandela
- Peso: 0,02 kg
- EAN: 5907518682825
- Unidad de venta: pieza
Certificados y homologaciones
- Homologación Técnica Europea: ETA 05/0242
- Certificado: CE
- Homologación Técnica Nacional: AT-15-7574/2008

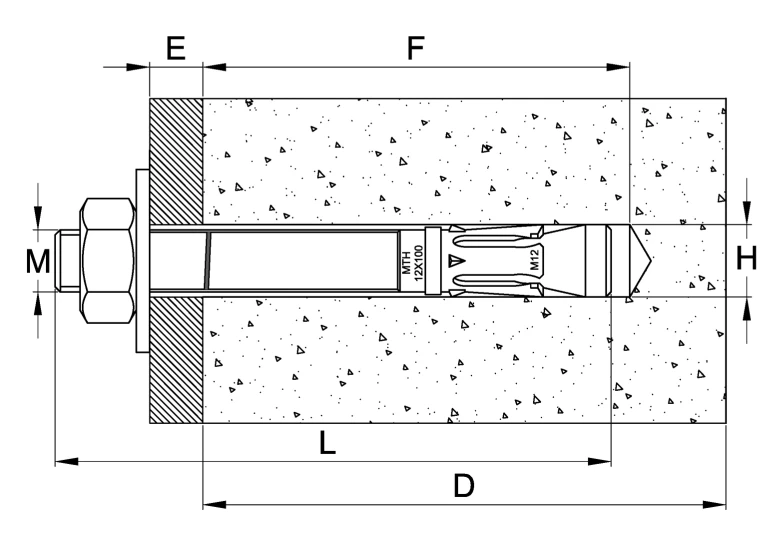

Esquema de montaje y dimensiones
El dibujo en sección ilustra la forma de colocar el anclaje en la superficie de hormigón. Las marcas del esquema corresponden a los siguientes parámetros:
- M – diámetro de la rosca
- E – grosor del elemento fijado (saliente sobre la superficie)
- F – profundidad de anclaje en la superficie
- L – longitud total del anclaje
- D – profundidad del orificio de montaje
- H – diámetro del orificio en la superficie
Recomendaciones de montaje
El orificio de montaje debe perforarse perpendicularmente al plano de la superficie, y a continuación limpiarse a fondo de polvo y residuos de perforación. El conector debe poder introducirse en el orificio mediante golpes ligeros de martillo. El apriete de la tuerca debe realizarse con una llave dinamométrica — después de la expansión del anclaje, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado. Todas las cargas admisibles y los parámetros de montaje se encuentran en la Homologación Técnica AT-15-7574/2008 — no deben superarse los valores indicados en ella.
Aplicaciones
- Fijación de perfiles y estructuras metálicas
- Montaje de rejillas, barandillas y balaustradas
- Anclaje de máquinas y equipos
- Fijación de estructuras de soporte para instalaciones fotovoltaicas
- Fijación duradera de elementos de equipamiento de edificios
Datos técnicos
| Tipo de rosca | M6 |
| Longitud [mm] | 100 |
