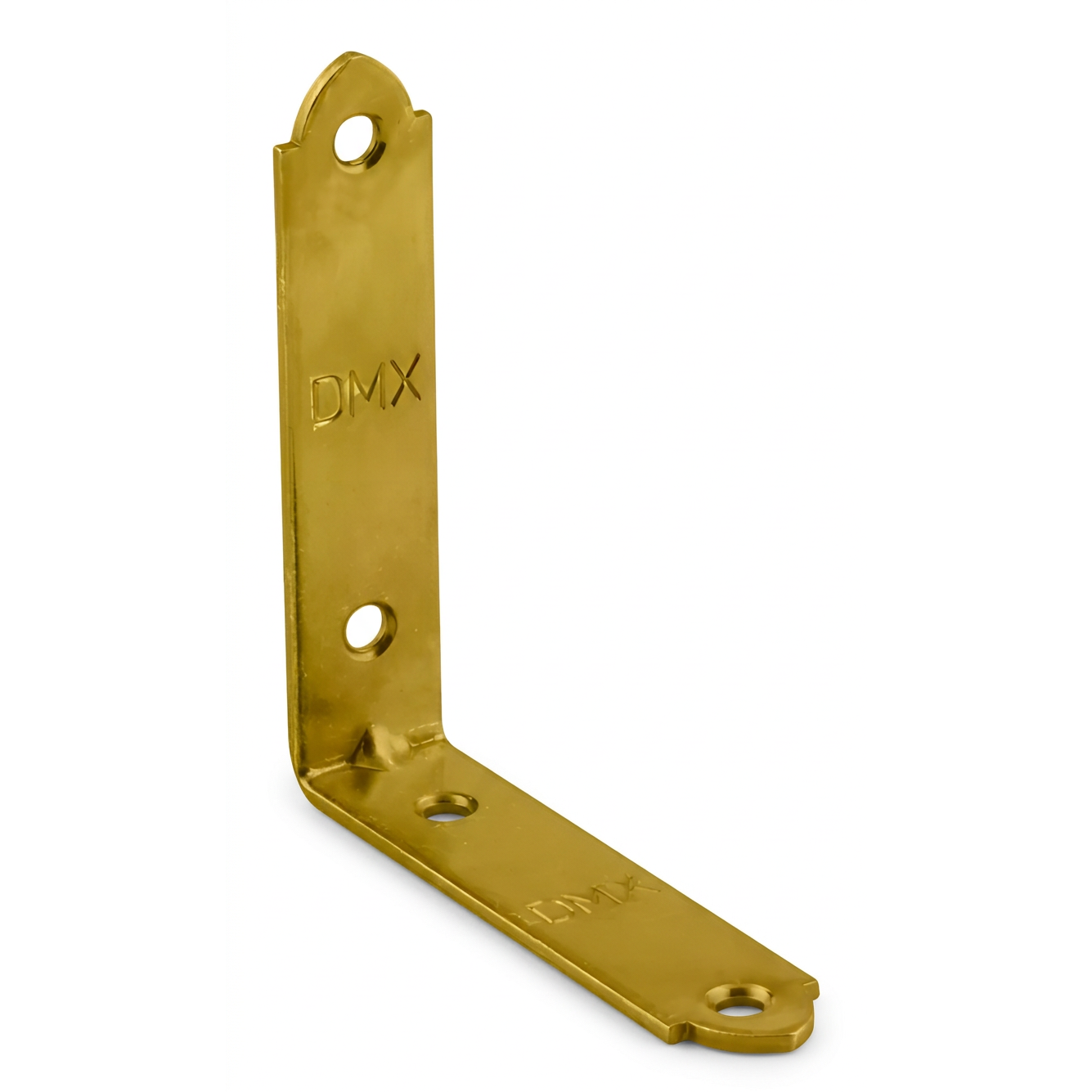

Escuadra de montaje KW 4 75x75x17x2,0 galvanizado dorado

La escuadra estampada reforzada 75×75 mm es una placa tridimensional para clavado destinada a la realización de uniones carpinteras duraderas. Gracias al proceso de estampado, el elemento adquiere mayor rigidez y capacidad de carga, lo que se traduce en una mayor resistencia de las uniones en comparación con las escuadras planas. El reducido ancho de tan solo 17 mm permite el montaje incluso en los cantos estrechos de tablones y tableros, convirtiéndola en la solución ideal para trabajos de carpintería y ebanistería de precisión.

La escuadra está fabricada en acero DX51D con un espesor de chapa de 2 mm, lo que garantiza una alta resistencia mecánica. El recubrimiento de galvanizado electrolítico dorado proporciona una protección anticorrosión eficaz y un acabado estético, por lo que resulta adecuada también en uniones estructurales vistas.

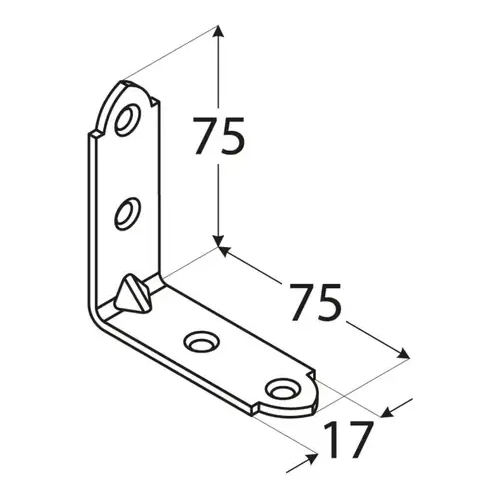

Parámetros técnicos

• Altura: 75 mm
• Longitud: 75 mm
• Anchura: 17 mm
• Espesor de chapa: 2 mm
• Material: acero DX51D
• Protección anticorrosión: galvanizado electrolítico dorado
• Número de orificios: 4 orificios ø4,5 mm
• Capacidad de carga: 3,33 kN

Aplicación y montaje

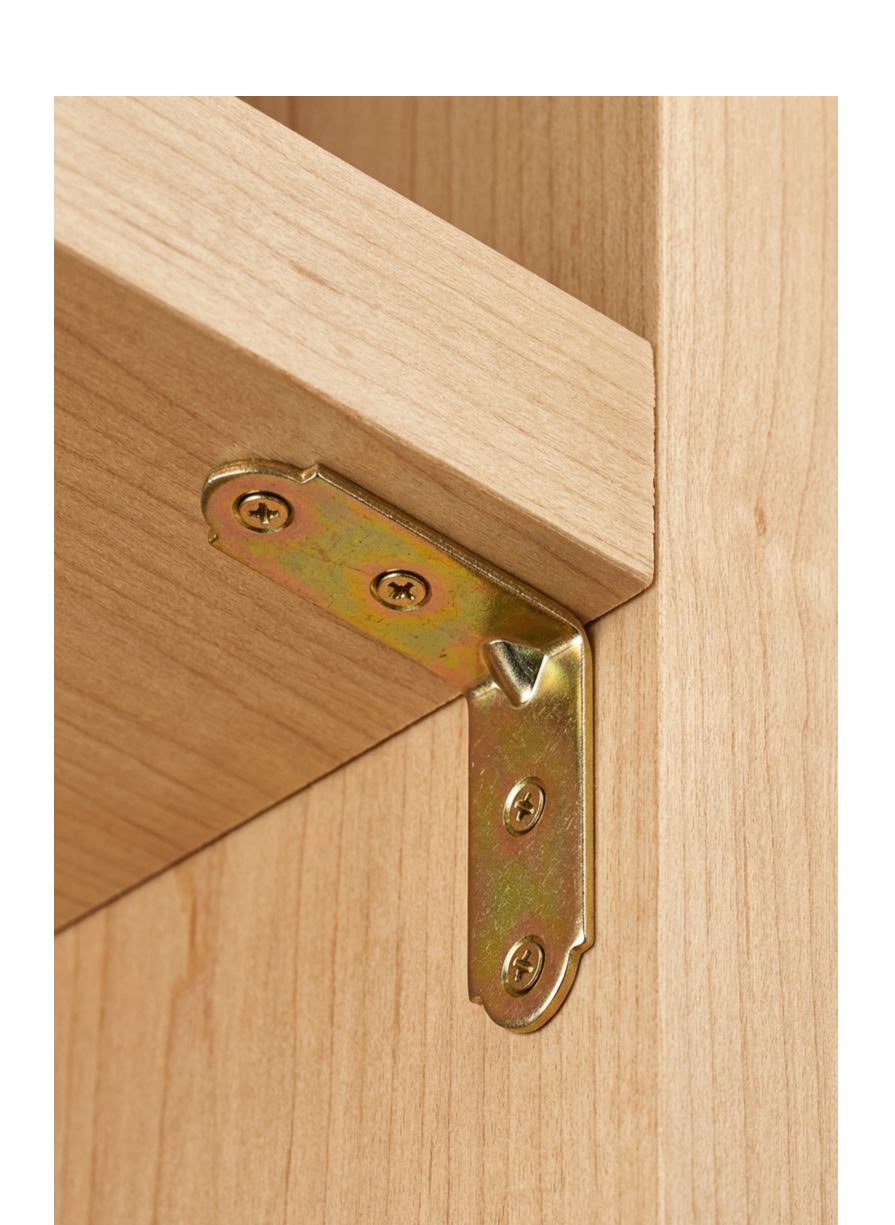

La escuadra está destinada principalmente a trabajos de carpintería y ebanistería de pequeño formato. El perfil estrecho (17 mm) permite fijarla cómodamente en los cantos de tablones y en los bordes estrechos de tableros de muebles. El elemento es adecuado en todos los casos en que se requiera una unión angular rígida entre dos piezas de madera maciza o derivados de la madera.

Para el montaje de la escuadra se recomienda utilizar los siguientes elementos de fijación:

• Clavos anillados ANCHOR ø4 mm
• Tornillos de carpintería para conectores
• Tornillos endurecidos

Certificados y homologaciones

El producto cuenta con el conjunto completo de certificados requeridos que confirman su calidad y conformidad con las normas europeas de construcción:

• Aprobación Técnica Europea (ETA)
• Declaración de Prestaciones
• Certificado de Conformidad del Control de Producción en Fábrica
• Marcado CE

La Aprobación Técnica Europea y el marcado CE confirman que la escuadra cumple los estrictos requisitos de seguridad estructural y puede utilizarse en aplicaciones profesionales de construcción en toda Europa.
