Grapa final H30 L50 - en bruto con pin de puesta a tierra
producto no disponible
añadir a la lista de deseos
Descripción

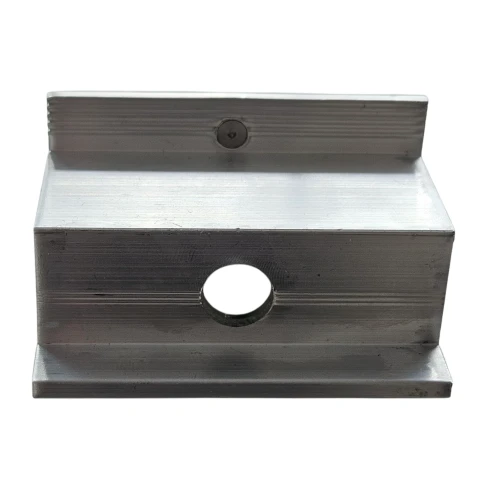

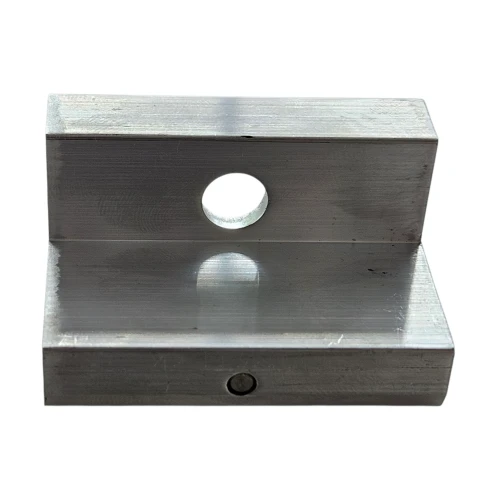

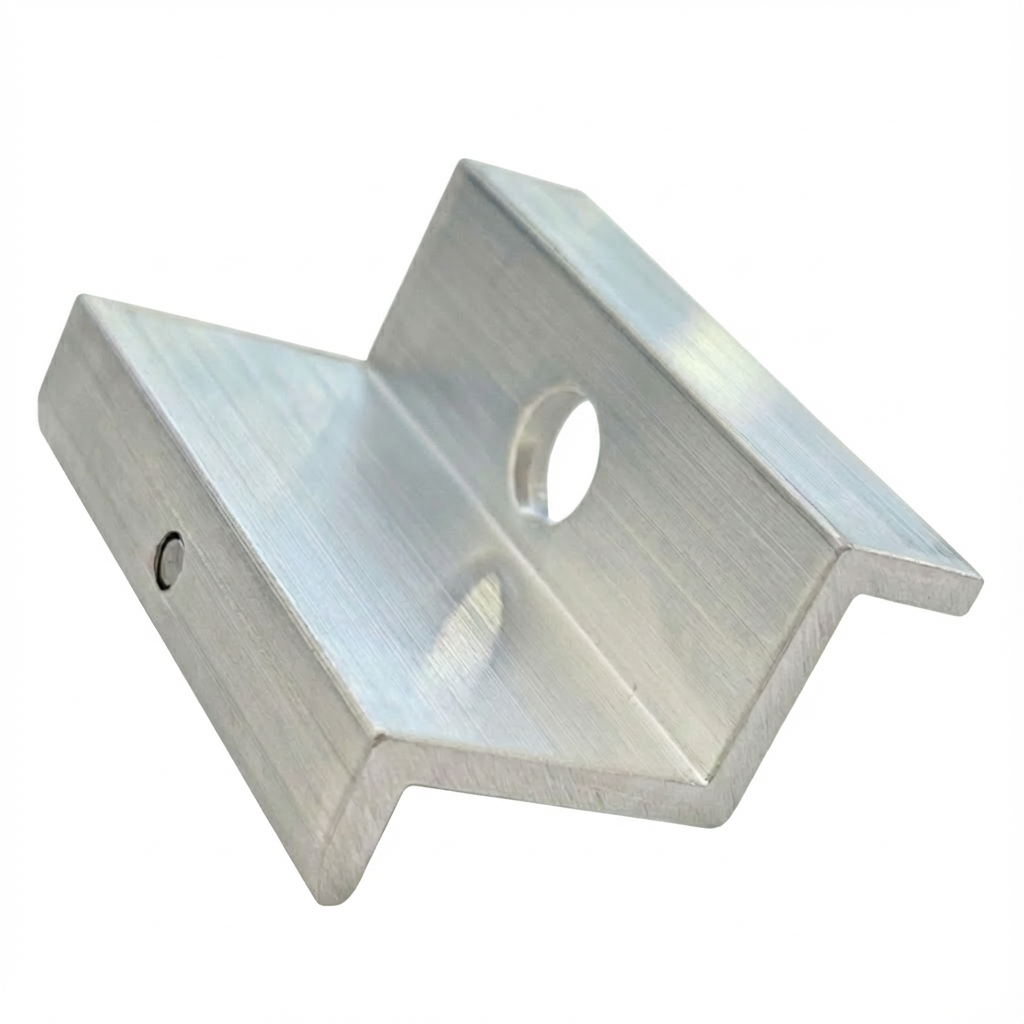

Grapa de apriete final H30 con pin de puesta a tierra
La grapa de apriete final H30 con pin de puesta a tierra es un elemento de montaje profesional diseñado para fijar módulos fotovoltaicos con altura de marco de 30 mm. Fabricada en aleación de aluminio de alta calidad 6063-T66, garantiza una sujeción duradera y segura de los paneles solares en la estructura de soporte. La superficie del elemento permanece sin tratar, sin recubrimientos protectores adicionales, lo que permite una equipotencialización precisa y fiable entre los elementos de la instalación.
La característica distintiva de esta grapa es el pin de puesta a tierra integrado, que permite una equipotencialización rápida y eficaz entre el módulo fotovoltaico y la estructura de soporte. Durante el apriete, el pin perfora la capa anodizada del marco, garantizando la continuidad de la conexión. Esta solución no solo facilita el montaje –eliminando la necesidad de utilizar arandelas de puesta a tierra adicionales– sino que también reduce significativamente el tiempo de instalación y ofrece un alto nivel de seguridad y eficiencia de todo el sistema.
Esta solución innovadora apoya las instalaciones de protección contra rayos y sobretensiones, especialmente útil en sistemas fotovoltaicos. La grapa final con pin de puesta a tierra es ideal para paneles montados individualmente o en posiciones extremas de una fila.

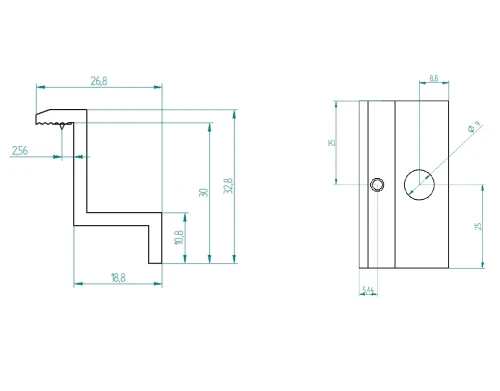

Datos técnicos
- Altura del marco del módulo: 30 mm
- Altura total: 32,8 mm
- Diámetro del orificio de montaje: 9 mm (M8)
- Material: aluminio EN AW 6060
- Acabado: sin tratar
- Par de apriete recomendado: valor según la documentación del fabricante del módulo FV.
- Tornillos utilizados: M8
Aplicación La grapa de apriete final es un elemento de fijación esencial en instalaciones de módulos solares – sirve para fijar paneles extremos de una fila al perfil de aluminio. El producto está destinado al montaje de módulos solares en cubiertas planas e inclinadas. Utilice la grapa final para fijar paneles al principio y al final de cada fila. Entre paneles adyacentes en la fila se deben utilizar grapas intermedias.
Compatibilidad
- Perfiles de aluminio adaptados para tornillos hexagonales
- Perfiles de aluminio para tornillos tipo T
- Perfiles trapezoidales para cubiertas de chapa trapezoidal
Ventajas
- Material de alta calidad – fabricada en aluminio EN AW 6060, se caracteriza por una gran resistencia a las condiciones atmosféricas.
- Durabilidad – la alta calidad de fabricación garantiza una fijación duradera de la estructura de paneles fotovoltaicos.
- Resistencia a la corrosión – resistente a la acción de factores externos y a la corrosión.
- Resistencia mecánica – resistente a impactos y daños mecánicos.
- Puesta a tierra integrada – el pin de puesta a tierra elimina la necesidad de utilizar arandelas de puesta a tierra, lo que reduce el tiempo y aumenta la comodidad del montaje.
- Equipotencialización – garantiza continuidad del contacto eléctrico entre el módulo y la estructura de soporte.
- Ideal para paneles individuales – solución excelente para módulos montados individualmente o en posiciones extremas de una fila.
Instrucciones de montaje
- Monte la grapa en el carril de montaje mediante una tuerca deslizante y un tornillo M8.
- Coloque el panel fotovoltaico extremo en el área de la grapa, asegurándose de que el pin de puesta a tierra tenga contacto con el marco del módulo.
- Apriete el tornillo según las recomendaciones del fabricante del módulo FV.
- Para cada fila de paneles se necesitan como mínimo cuatro grapas finales – dos al principio, dos al final de la fila de paneles.
- No utilice grapas finales anodizadas o lacadas con pin. En ese caso, utilice una grapa final sin pin y una chapa de contacto especial montada entre el marco del panel y el perfil de aluminio.
Contenido del paquete Grapa de apriete final H30 con pin de puesta a tierra. Nota: los tornillos, tuercas y tuercas deslizantes deben adquirirse por separado.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Tipo de grapa | Grapa final |
| Grosor del panel [mm] | 30 |
| Color | Plata |
| Pin de puesta a tierra | Sí |
| Accesorios incluidos | Sin accesorios |
