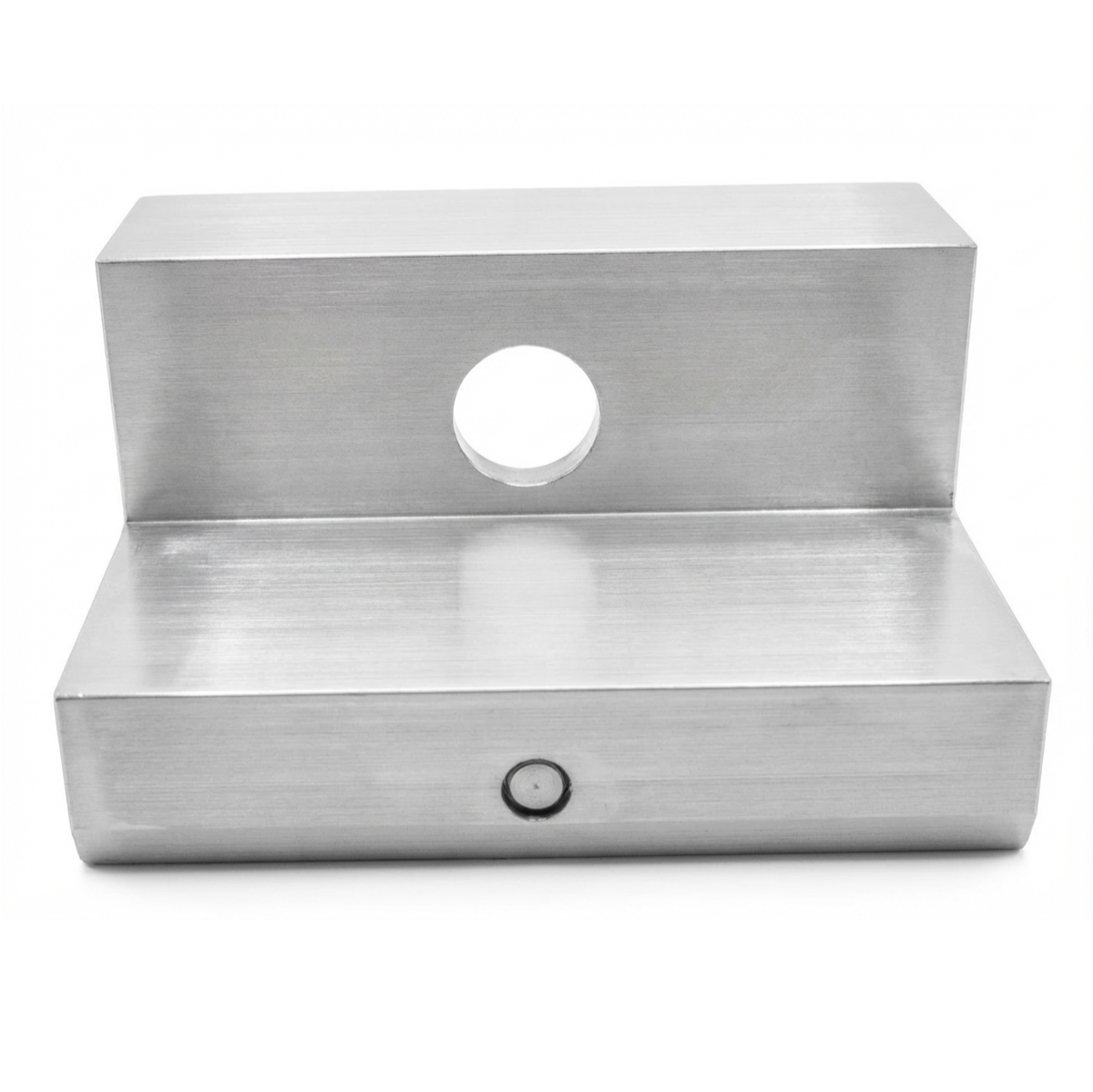

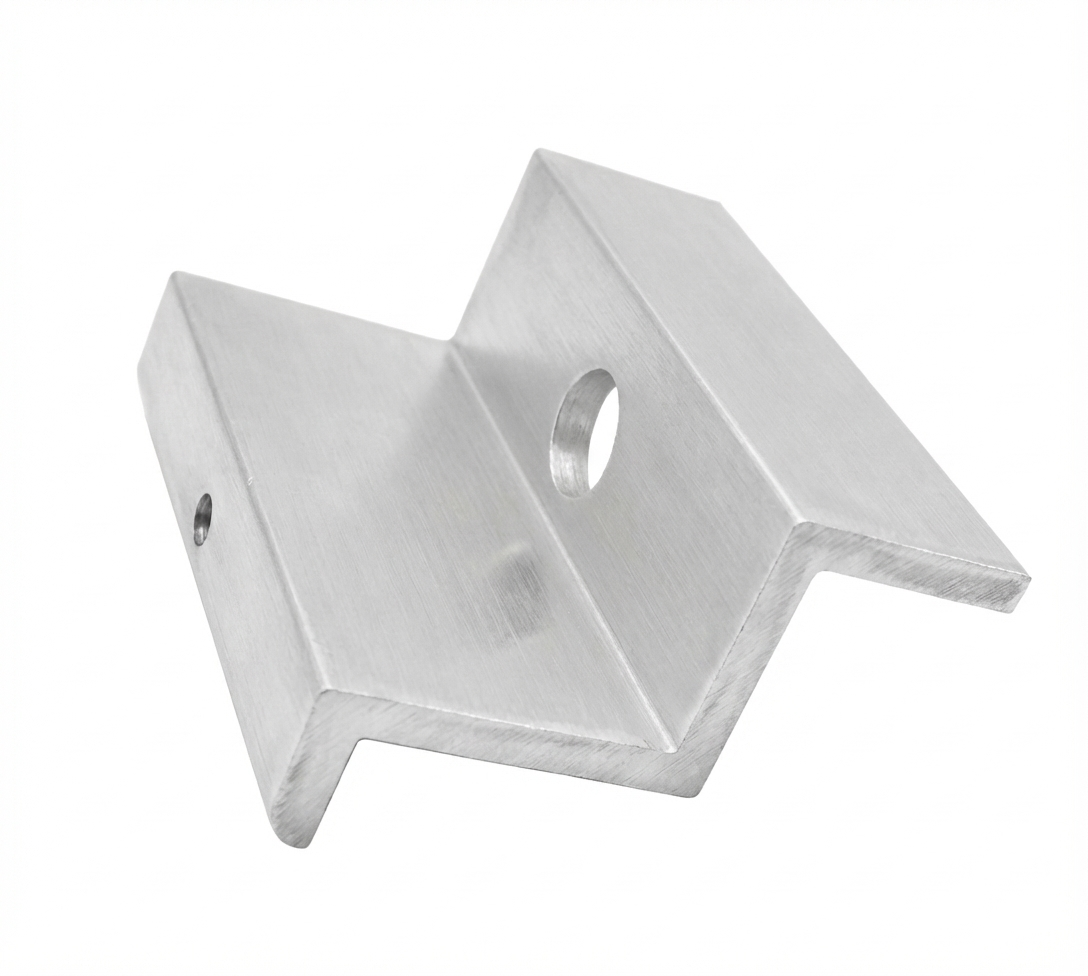

Grapa terminal H35 L50 - natural con pin de puesta a tierra
Grapa de apriete terminal H35 con pin de puesta a tierra es un elemento de montaje profesional diseñado para la fijación de módulos fotovoltaicos con marco de 35 mm de altura. Fabricada en aleación de aluminio de alta calidad 6063-T66, garantiza una sujeción duradera y segura de los paneles solares en la estructura de soporte. La superficie del elemento permanece natural, sin recubrimientos protectores adicionales, lo que permite una equipotencialización precisa y fiable entre los elementos de la instalación.

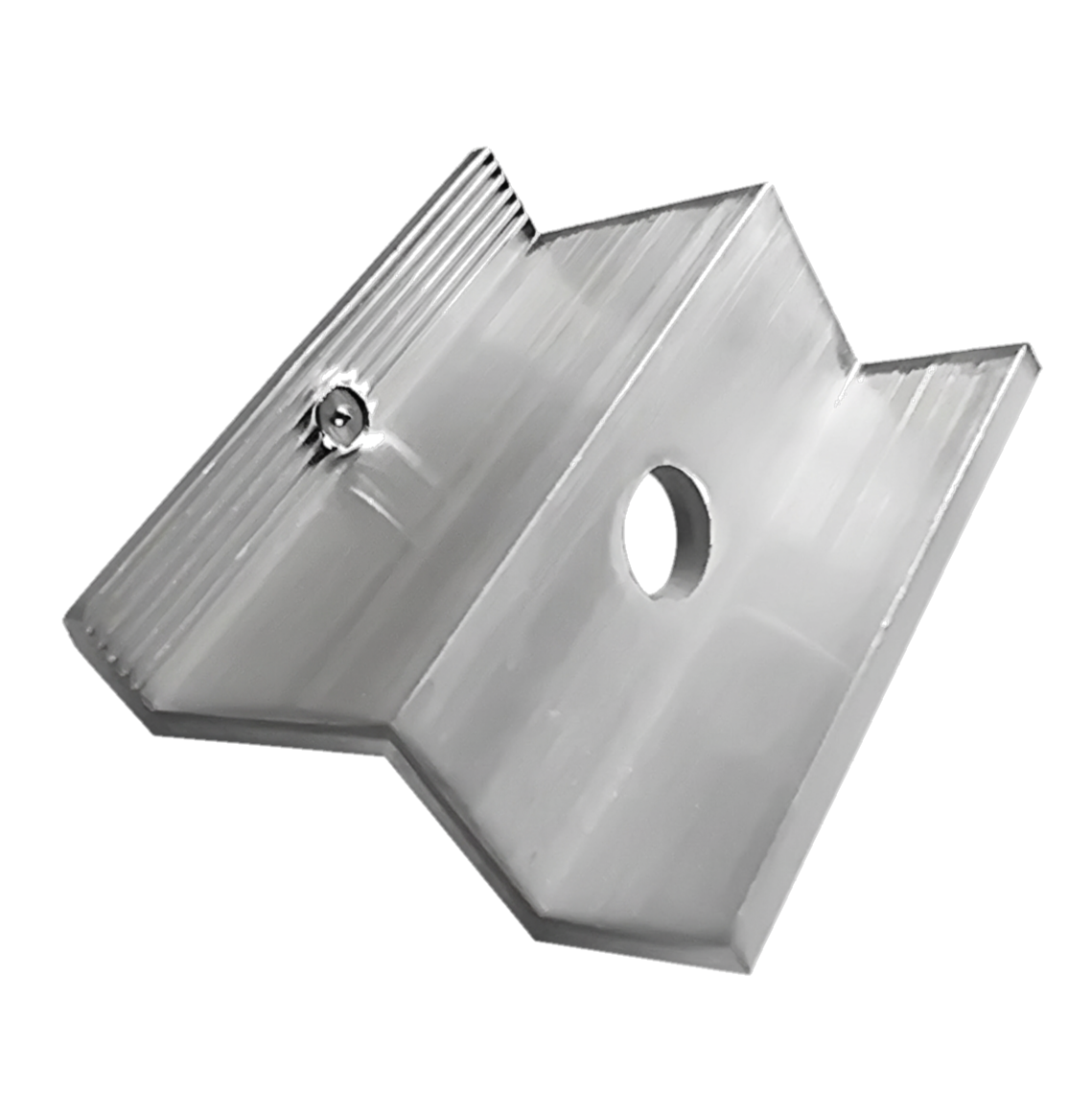

La característica distintiva de esta grapa es el pin de puesta a tierra integrado, que permite una equipotencialización rápida y eficaz entre el módulo fotovoltaico y la estructura de soporte. Durante el apriete, el pin perfora la capa anodizada del marco, garantizando la continuidad de la conexión. Esta solución no solo facilita el montaje – eliminando la necesidad de utilizar arandelas de puesta a tierra adicionales – sino que también reduce significativamente el tiempo de instalación y ofrece un alto nivel de seguridad y eficiencia en todo el sistema.
Esta solución innovadora apoya las instalaciones de protección contra rayos y sobretensiones, especialmente útil en sistemas fotovoltaicos. La grapa terminal con pin de puesta a tierra es ideal para paneles montados individualmente o en posiciones extremas de la fila.
Datos técnicos

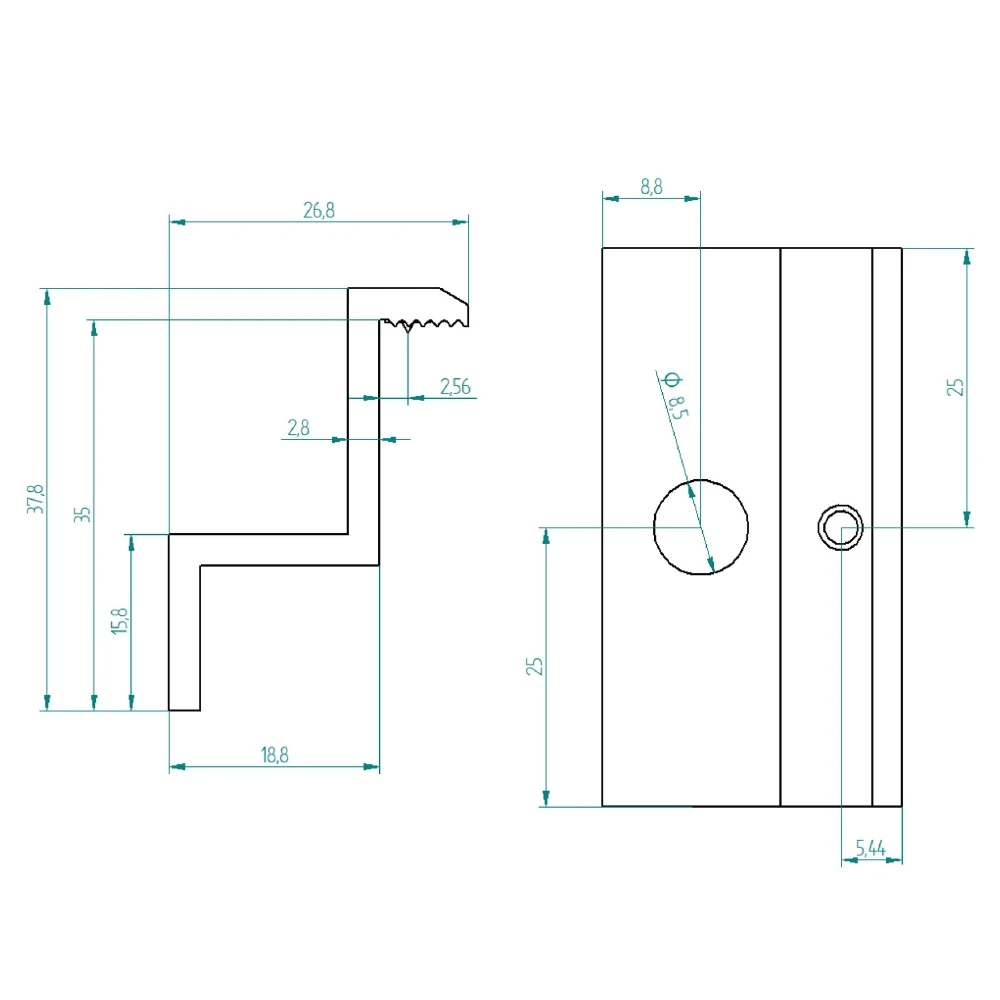

- Altura del marco del módulo: 35 mm
- Altura total: 37,8 mm
- Diámetro del orificio de montaje: 8,5 mm (M8)
- Material: aluminio 6063-T66
- Acabado: natural
- Par de apriete recomendado: valor según documentación del fabricante del módulo FV
- Tornillos utilizados: M8
Aplicación La grapa de apriete terminal es un elemento de fijación esencial en instalaciones de módulos solares – sirve para fijar los paneles extremos de la fila al perfil de aluminio. El producto está destinado al montaje de módulos solares en cubiertas planas e inclinadas. Utilice la grapa terminal para fijar los paneles al principio y al final de cada fila. Entre los paneles adyacentes de la fila se deben utilizar grapas intermedias.
Compatibilidad
- Perfiles de aluminio adaptados para tornillos hexagonales
- Perfiles de aluminio para tornillos tipo T
- Perfiles trapezoidales para cubiertas de chapa trapezoidal
Ventajas
- Material de alta calidad – fabricada en aluminio 6063-T66, se caracteriza por una gran resistencia a las condiciones atmosféricas
- Durabilidad – la alta calidad de fabricación garantiza una fijación duradera de la estructura de paneles fotovoltaicos
- Resistencia a la corrosión – resistente a la acción de factores externos y a la corrosión
- Resistencia mecánica – resistente a impactos y daños mecánicos
- Puesta a tierra integrada – el pin de puesta a tierra elimina la necesidad de utilizar arandelas de puesta a tierra, lo que reduce el tiempo y aumenta la comodidad del montaje
- Equipotencialización – garantiza la continuidad del contacto eléctrico entre el módulo y la estructura de soporte
- Ideal para paneles individuales – solución perfecta para módulos montados individualmente o en posiciones extremas de la fila
Instrucciones de montaje
- Monte la grapa en el carril de montaje mediante una tuerca deslizante y un tornillo M8
- Coloque el panel fotovoltaico extremo en el área de la grapa, asegurándose de que el pin de puesta a tierra tenga contacto con el marco del módulo
- Apriete el tornillo según las recomendaciones del fabricante del módulo FV
- Para cada fila de paneles se necesitan como mínimo cuatro grapas terminales – dos al principio y dos al final de la fila de paneles
- No utilice grapas terminales anodizadas o lacadas con pin. En ese caso, utilice una grapa terminal sin pin y una chapa de contacto especial montada entre el marco del panel y el perfil de aluminio
Contenido del embalaje Grapa de apriete terminal H35 con pin de puesta a tierra. Atención: los tornillos, tuercas y tuercas deslizantes deben adquirirse por separado.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Tipo de grapa | Grapa final |
| Grosor del panel [mm] | 35 |
| Color | Plata |
| Pin de puesta a tierra | Sí |
| Accesorios incluidos | Sin accesorios |
