Perfil de aluminio de montaje PV 40×40 mm – carril 665 cm para tornillos M10

Disponibilidad: En stock (gran cantidad)

Entrega en: 8 Días Hábiles

Peso: 5.467 kg

Precio/ pzas: 41,45 € 41.45

incl. 21% IMPUESTOS, excl. gastos de envío

Precio neto/ pzas: (34,26 €)

excl. 21% IMPUESTOS, excl. gastos de envío

* Opciones de envasado:

Pieza
Paquete: 16 piezas
Paquete: 174 piezas
Paquete: 348 piezas

cantidad pzas

Total:

producto no disponible

añadir a la lista de deseos

* - Campo obligatorio

Valoración:

Proveedor: -

Código de producto: PV-01-01

recomendar a un amigo

Descripción

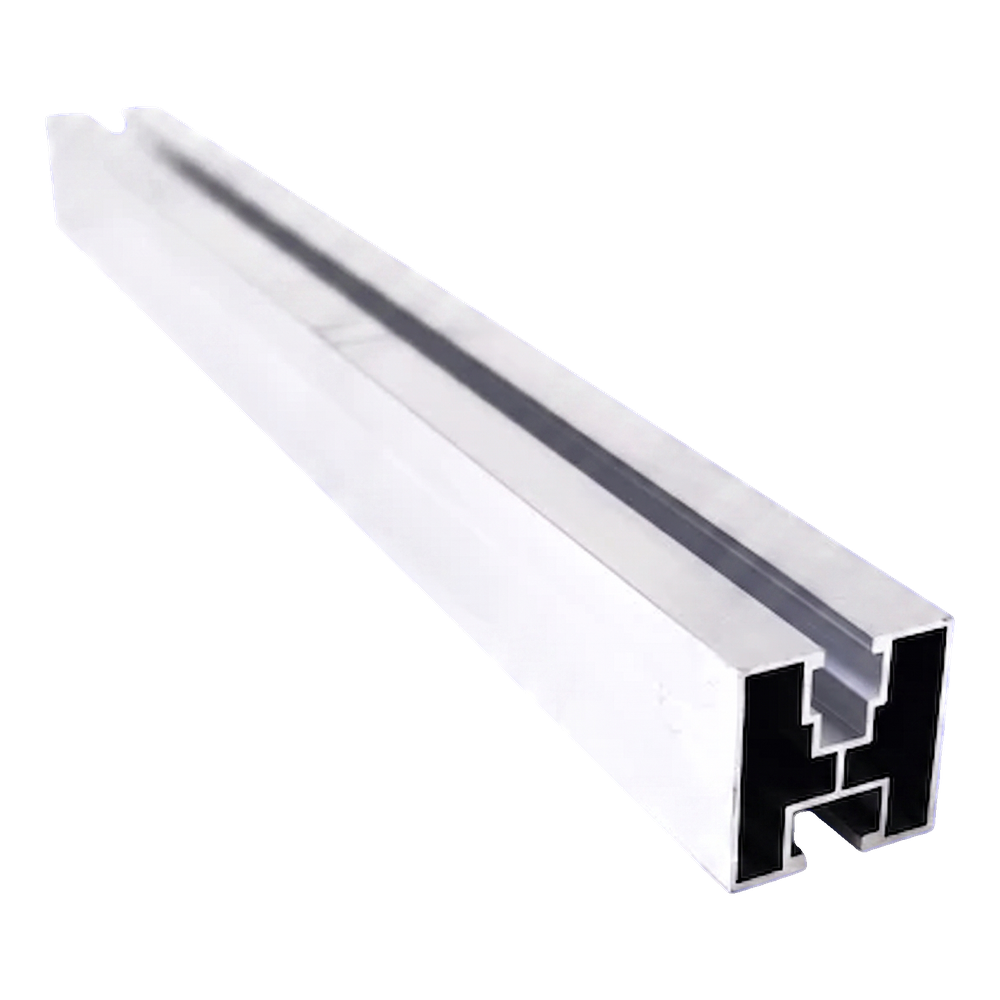

Perfil de aluminio de montaje PV 40×40 mm – carril 665 cm para tornillos M10

Perfil de aluminio de montaje 40x40 mm con dos canales de carril

El perfil de montaje 40x40 mm con una longitud de 665 cm es el elemento básico de la estructura portante para módulos fotovoltaicos. Fabricado en aluminio 6060, combina un bajo peso propio con una buena resistencia mecánica y total resistencia a la corrosión. La construcción de doble canal en la sección — con el canal superior para las abrazaderas de fijación de los paneles y el canal inferior para la conexión con ganchos de tejado, adaptadores o triángulos — permite construir una subestructura completa con un solo perfil. El montaje se basa en tornillos hexagonales M10 DIN 933 en el canal inferior y en tuercas cuadradas M8 en el canal superior, lo que elimina la necesidad de perforar y agiliza los trabajos en el tejado. El perfil también está disponible en versión anodizada en negro, y su longitud puede aumentarse mediante conectores de perfiles disponibles por separado.

Ventajas clave para los equipos de montaje

La sección de doble canal 40x40 mm permite la fijación simultánea de abrazaderas y la conexión a la subestructura

Compatibilidad con tornillos hexagonales M10 DIN 933 y tuercas cuadradas M8 — elementos de fijación estándar

Aluminio 6060 resistente a la corrosión, apto para anodizado y que garantiza durabilidad en condiciones exteriores

Posibilidad de unir perfiles en tramos más largos mediante conectores dedicados

Espesor de pared de 1,2 mm con una masa de solo 0,82 kg/m — construcción ligera que facilita el transporte al tejado

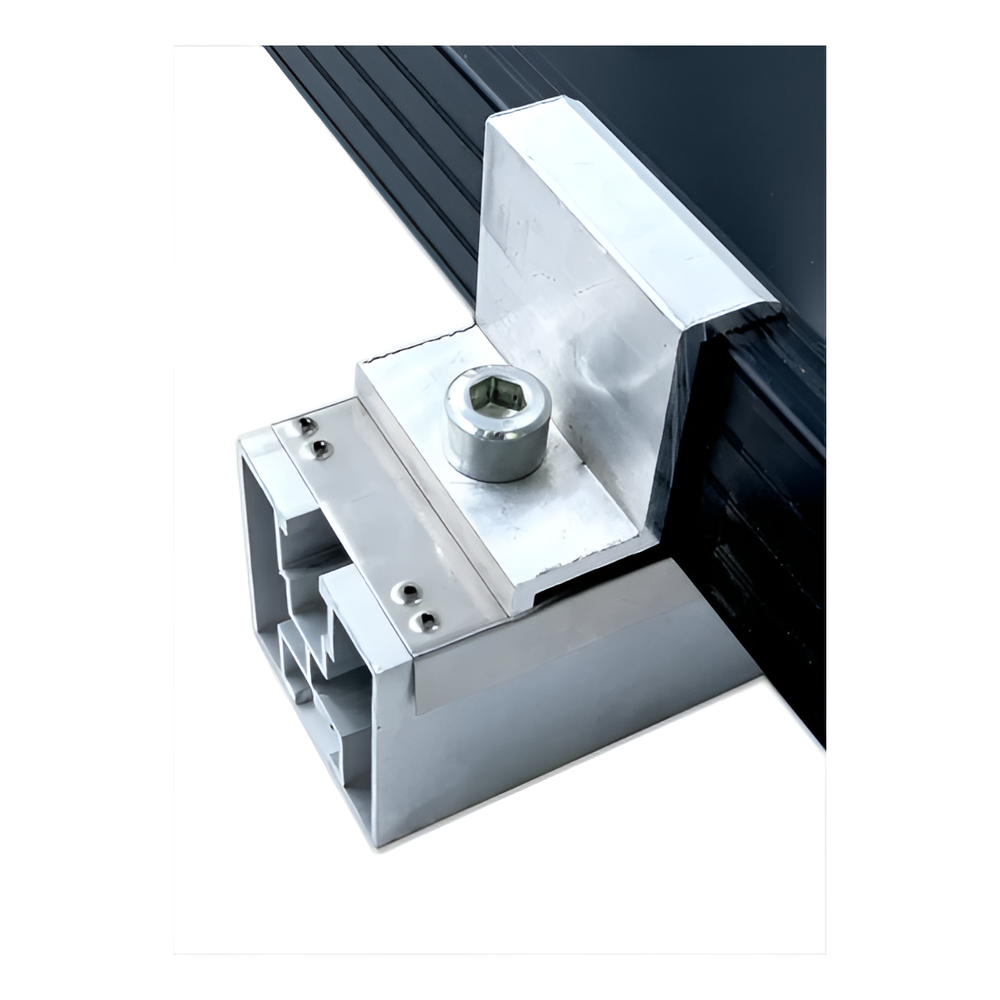

Abrazadera fijada en el canal superior del perfil de aluminio 40x40 mm — detalle de montaje

El canal superior del carril, con una ranura de 10,8 mm de anchura, admite tuercas cuadradas M8 utilizadas para fijar las abrazaderas laterales y centrales. Gracias a esto, los módulos fotovoltaicos pueden posicionarse en cualquier punto a lo largo del perfil, sin perforar y sin adaptadores adicionales. El canal inferior, con una abertura de 9 mm, funciona con tornillos hexagonales M10, con los que el perfil se conecta a los ganchos de tejado u otros elementos de la subestructura. Esta configuración hace que todo el sistema sea totalmente ajustable y permite un posicionamiento preciso del perfil respecto a la superficie del tejado.

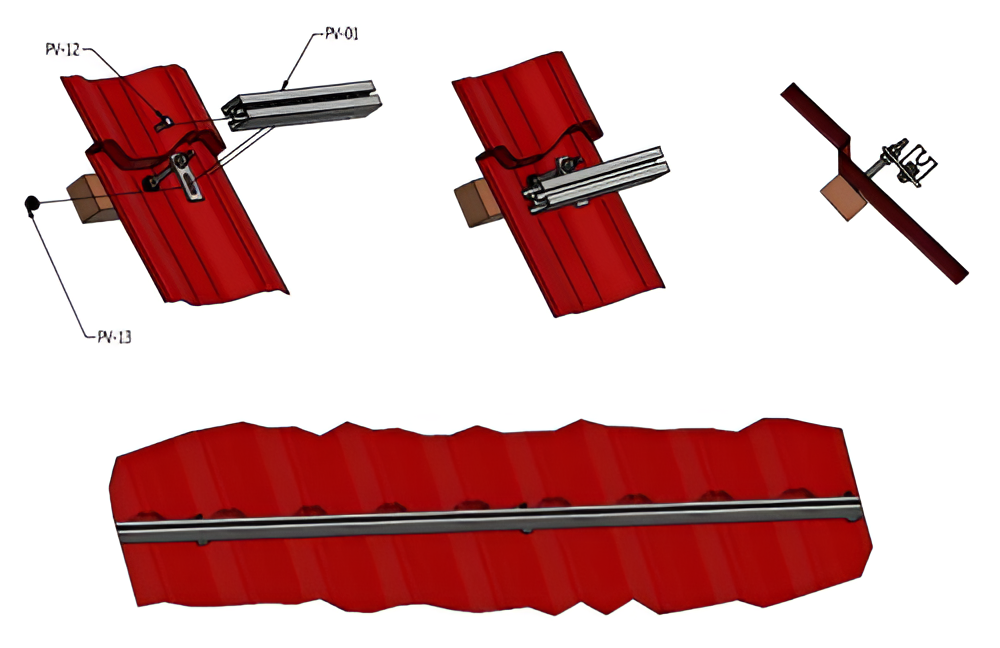

Esquema de montaje del perfil de aluminio en un tejado cubierto con teja metálica, con ganchos y abrazaderas

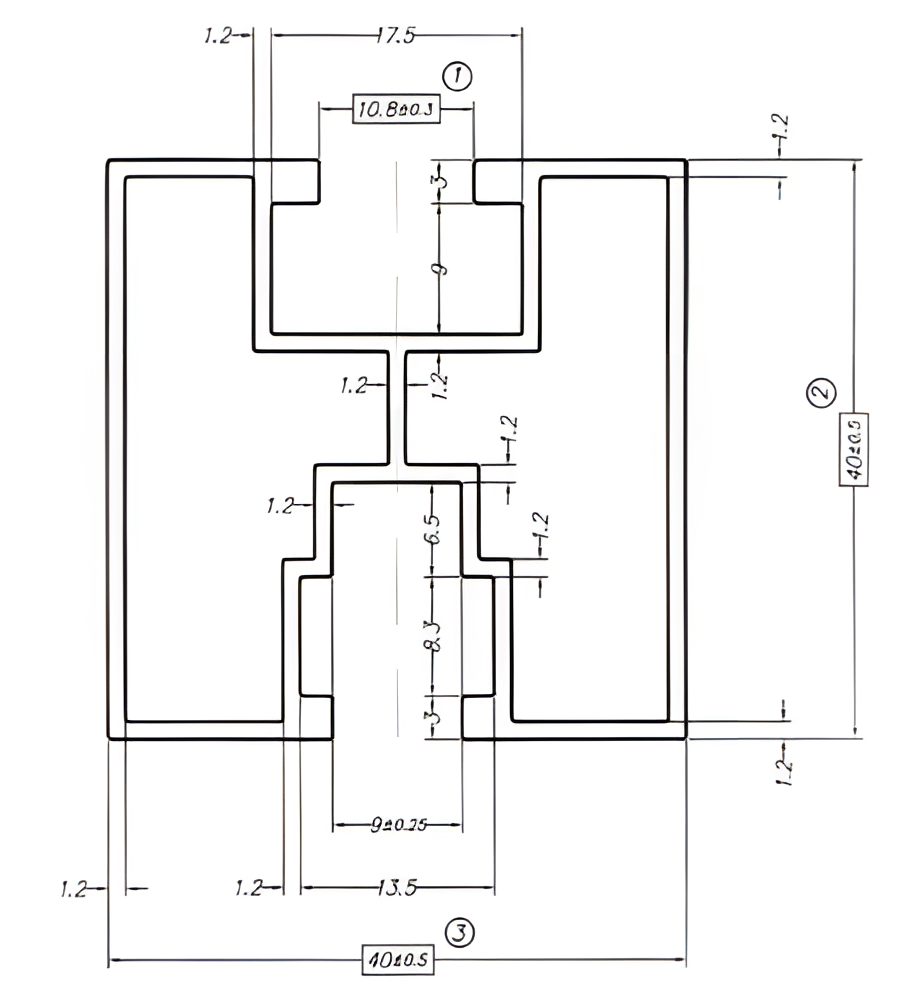

Dibujo técnico de la sección del perfil 40x40 mm con las dimensiones de los canales y el espesor de las paredes

Vídeo que presenta el perfil de montaje de aluminio 40x40 mm

Vídeo que presenta la aplicación del perfil de montaje PV

Vídeo que presenta el montaje de la estructura fotovoltaica con el perfil de aluminio

Dimensiones

Sección (anchura x altura)	40 x 40 mm (tolerancia +/-0,5 mm)
Longitud	665 cm
Espesor de pared	1,2 mm
Masa por metro	0,82 kg
Anchura de la ranura del canal superior	10,8 mm (tolerancia +/-0,3 mm)
Anchura de la ranura del canal inferior	9 mm (tolerancia +/-0,75 mm)

Material y acabado

Material / aleación	aluminio 6060
Acabado de superficie	sin tratar (versión anodizada en negro disponible por separado)
Color	plateado (natural)

Montaje y compatibilidad

Canal de montaje / tipo de ranura	superior — abrazaderas PV; inferior — ganchos, adaptadores, triángulos
Tornillos compatibles	canal superior: tuerca cuadrada M8; canal inferior: tornillo hexagonal M10 DIN 933
Tipo de tejado / superficie	tejados inclinados — teja metálica, chapa trapezoidal y otros (con los ganchos correspondientes)
Forma de unión	conectores de perfiles (disponibles por separado)

Otros parámetros

Versión anodizada	sí (negra, disponible por separado)
Entrega	FTL (camión completo)

Datos técnicos

Longitud [mm]	6650
Perfil [mm]	40×40
Tipo de ranura	Para tornillo hexagonal
Acabado	Natural
