Perfil de montaje PV de aluminio 40×40 mm / 625 cm – para tornillos hexagonales M10
producto no disponible
añadir a la lista de deseos
5
Descripción
Perfil de montaje PV de aluminio 40×40 mm / 625 cm – para tornillos hexagonales M10

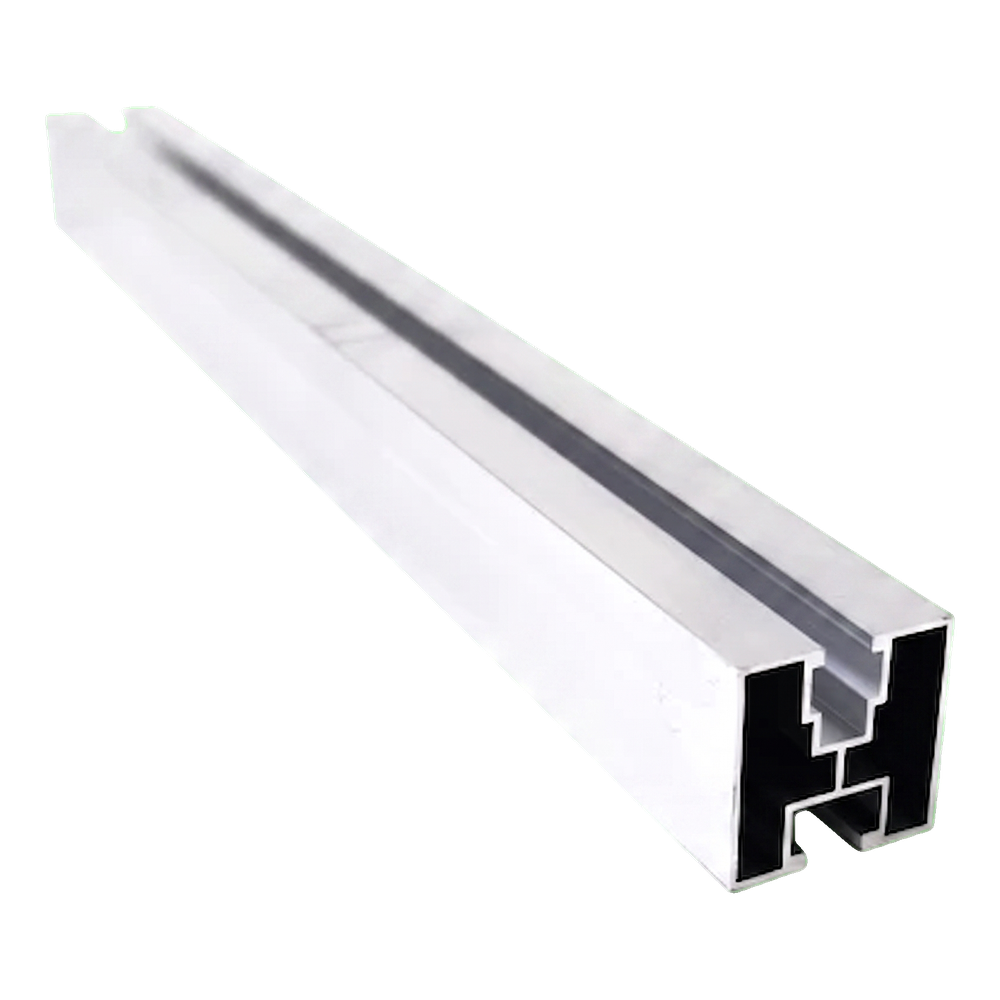

El perfil de montaje PV 40×40 mm con una longitud de 625 cm es el elemento básico de la estructura portante de las instalaciones fotovoltaicas en tejados inclinados. Fabricado en aleación de aluminio 6060, combina un bajo peso propio con una buena resistencia mecánica y una alta resistencia a la corrosión. La construcción de doble canal en la sección — con el canal superior para la fijación de las abrazaderas de módulo y el canal inferior para la conexión con ganchos de tejado, adaptadores o triángulos — permite un montaje rápido y seguro de todo el sistema. El perfil está adaptado para tornillos hexagonales M10 DIN 933 en el canal inferior y tuercas cuadradas M8 en el canal superior, lo que garantiza la compatibilidad con las abrazaderas centrales y finales más comunes disponibles en el mercado.
Ventajas clave para el instalador
- La sección de doble canal 40×40 mm permite la fijación independiente de los módulos PV (canal superior) y de la subestructura del tejado (canal inferior)
- El aluminio 6060 garantiza resistencia a la corrosión y a los agentes atmosféricos — el perfil también está disponible en versión anodizada en negro para una mayor protección y estética
- La longitud se puede aumentar mediante conectores de perfiles disponibles por separado, lo que proporciona flexibilidad al diseñar la separación de los raíles
- Un espesor de pared de 1,2 mm con una masa de tan solo 0,82 kg/m minimiza la carga sobre la estructura del tejado
- La aleación de aluminio 6060 es apta para el anodizado, proporcionando una protección adicional y un acabado decorativo de la superficie

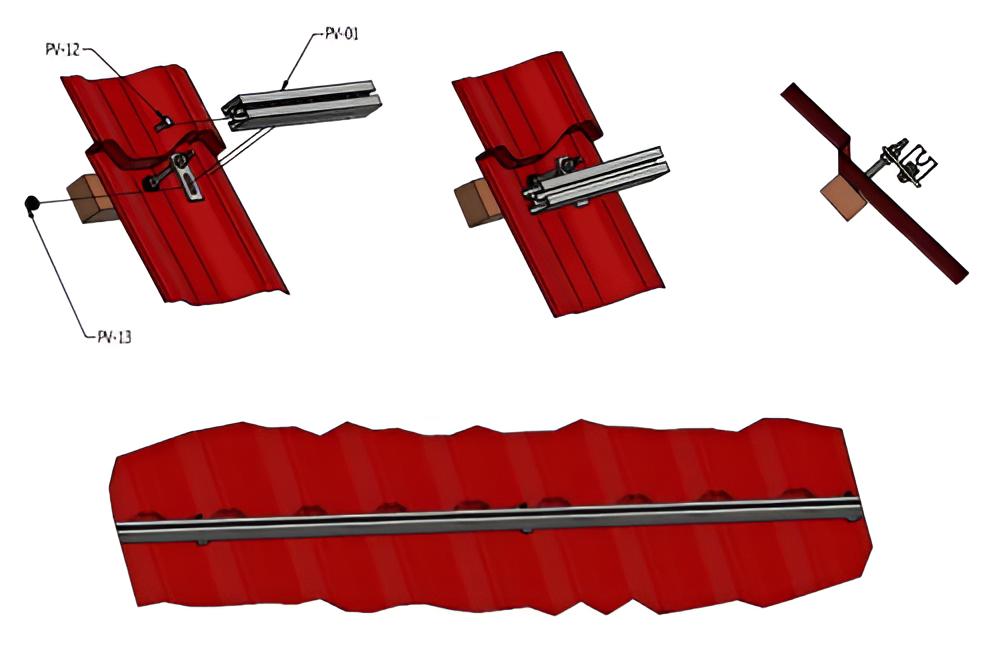

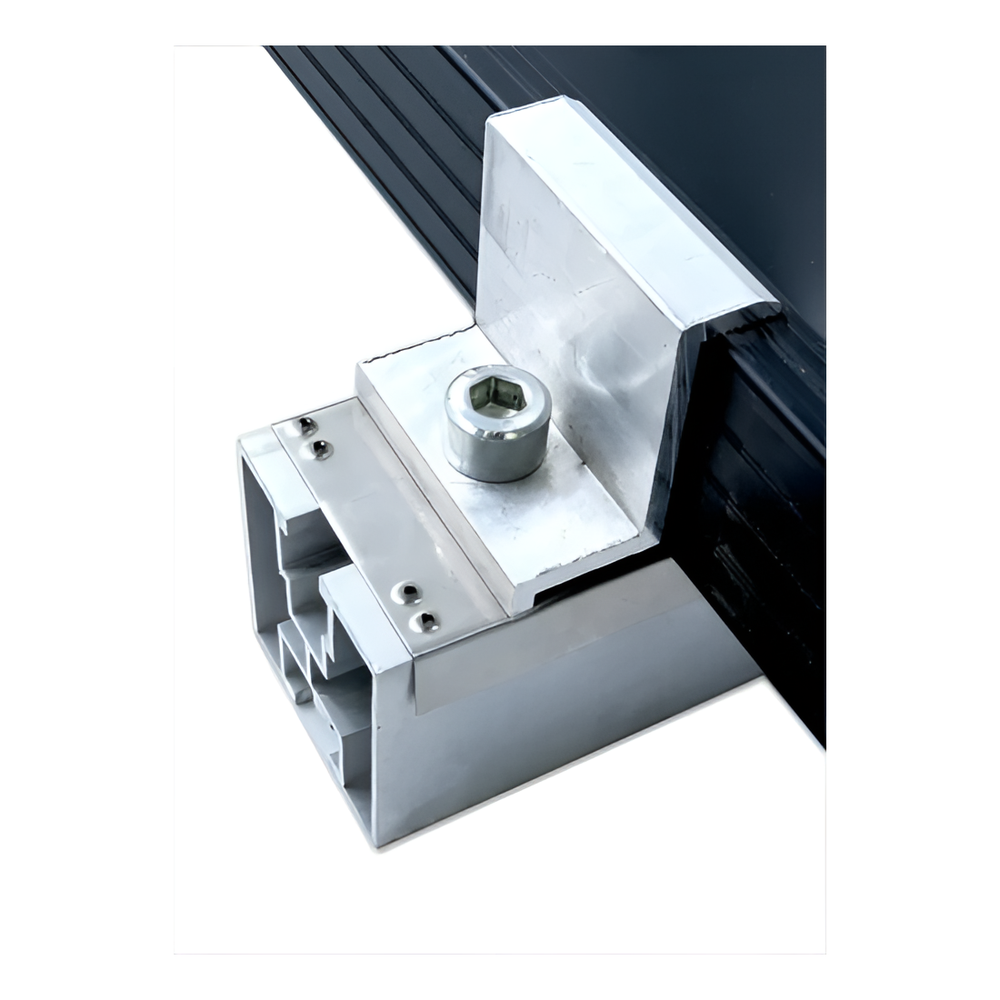

El perfil funciona bien como raíl portante en sistemas de montaje sobre tejados inclinados cubiertos con tejas metálicas, chapa trapezoidal y otros revestimientos. El canal superior del raíl admite abrazaderas centrales y finales que presionan el marco del módulo fotovoltaico directamente contra el perfil. El canal inferior sirve para la conexión con ganchos de tejado o adaptadores fijados a los cabios. Gracias a ello, toda la estructura forma un sistema portante estable y ventilado, que transmite las cargas de viento y nieve a la estructura del tejado.
Sección y dimensiones de los canales

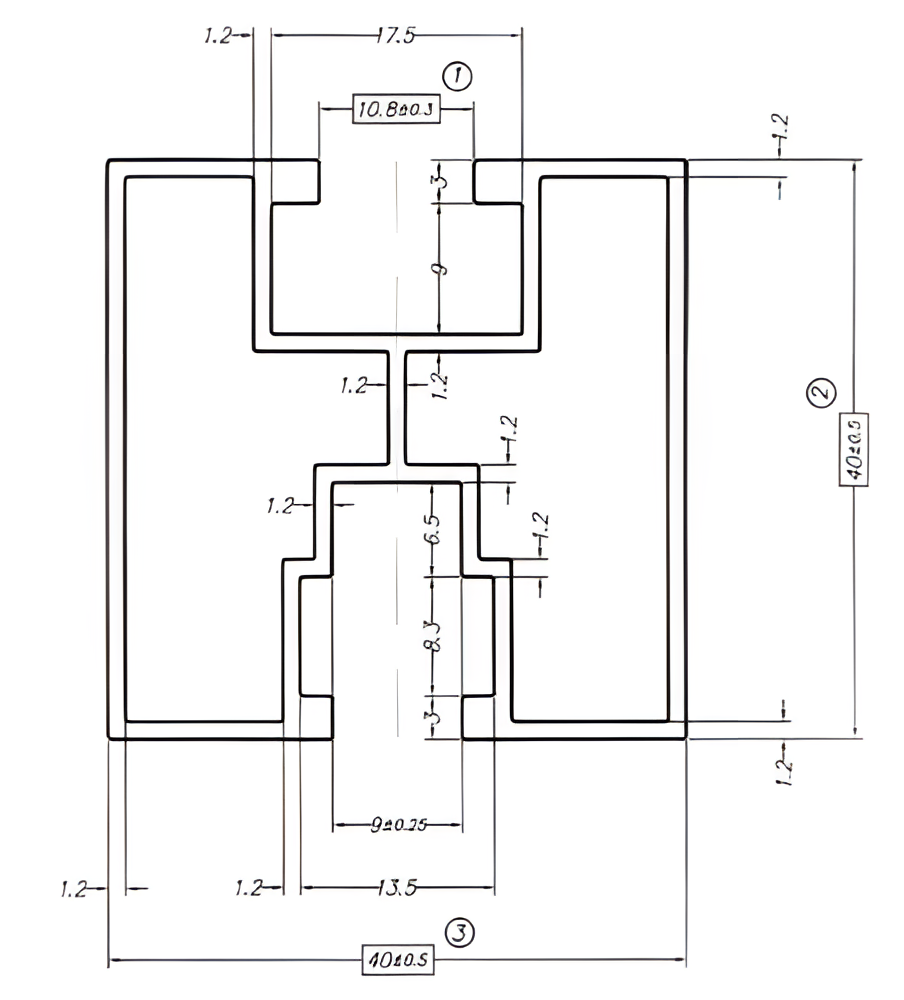

El dibujo técnico de la sección muestra la geometría detallada del perfil. Las dimensiones exteriores son 40 ±0,5 × 40 ±0,5 mm. El canal superior del raíl tiene una anchura de apertura de 10,8 ±0,3 mm y está adaptado a tuercas cuadradas M8. El canal inferior del raíl tiene una anchura de apertura de 9 ±0,75 mm y una profundidad que permite alojar un tornillo hexagonal M10 DIN 933. El espesor de pared es de 1,2 mm en todo el perímetro del perfil, lo que garantiza una distribución uniforme de las tensiones manteniendo un bajo peso.
Datos técnicos
| Longitud [mm] | 6250 |
| Perfil [mm] | 40×40 |
| Tipo de ranura | Para tornillo hexagonal |
| Acabado | Natural |
