Perfil de montaje PV de aluminio 40×40 mm anodizado en negro – riel de 625 cm para tornillos M10

Disponibilidad: Temporalmente no disponible

Peso: 4.92 kg

Precio/ pzas: 65,80 € 65.80

incl. 21% IMPUESTOS, excl. gastos de envío

Precio neto/ pzas: (54,38 €)

excl. 21% IMPUESTOS, excl. gastos de envío

* Opciones de envasado:

Pieza
Paquete: 16 piezas
Paquete: 174 piezas
Paquete: 348 piezas

cantidad pzas

Total:

producto no disponible

añadir a la lista de deseos

Valoración:

Proveedor: Synerga

Código de producto: PV-01-02-AN

recomendar a un amigo

Descripción

Perfil de montaje PV de aluminio 40×40 mm anodizado en negro – riel de 625 cm para tornillos M10

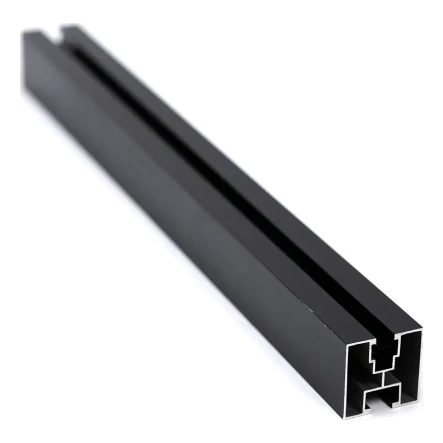

Perfil de montaje de aluminio 40×40 mm anodizado en negro – vista en perspectiva con sección transversal

El perfil de montaje 40×40 mm de aluminio anodizado 6060 es un elemento básico de la estructura portante de instalaciones fotovoltaicas. La construcción de doble canal en la sección permite fijar simultáneamente los módulos PV desde arriba (con grapas centrales y de extremo) y unir el perfil a la subestructura desde abajo, mediante ganchos para tejado, adaptadores o triángulos para instalación en suelo. El anodizado negro proporciona una resistencia superior a la corrosión y a la radiación UV, además de un aspecto estético que combina con los módulos oscuros full-black. El perfil de 625 cm de longitud es adecuado tanto para instalaciones pequenas en tejado como para sistemas extensos de varias filas — la longitud puede ampliarse mediante conectores de perfiles disponibles por separado. El montaje del canal inferior se realiza con tornillos hexagonales M10 DIN 933 con tuercas de brida M10, y el canal superior admite tuercas cuadradas M8, lo que garantiza una sujeción firme de las grapas sin que giren en la ranura.

Ventajas clave para el instalador

Sección de doble canal 40×40 mm — riel superior para las grapas de los módulos, inferior para la fijación a la subestructura

Aluminio 6060 anodizado en negro — alta resistencia a la corrosión y protección frente a agentes atmosféricos

Compatible con grapas centrales y de extremo, así como con ganchos para tejado y adaptadores estándar

La longitud del perfil puede ampliarse con conectores de perfiles (disponibles por separado)

Buena resistencia mecánica y resiliencia de la aleación 6060

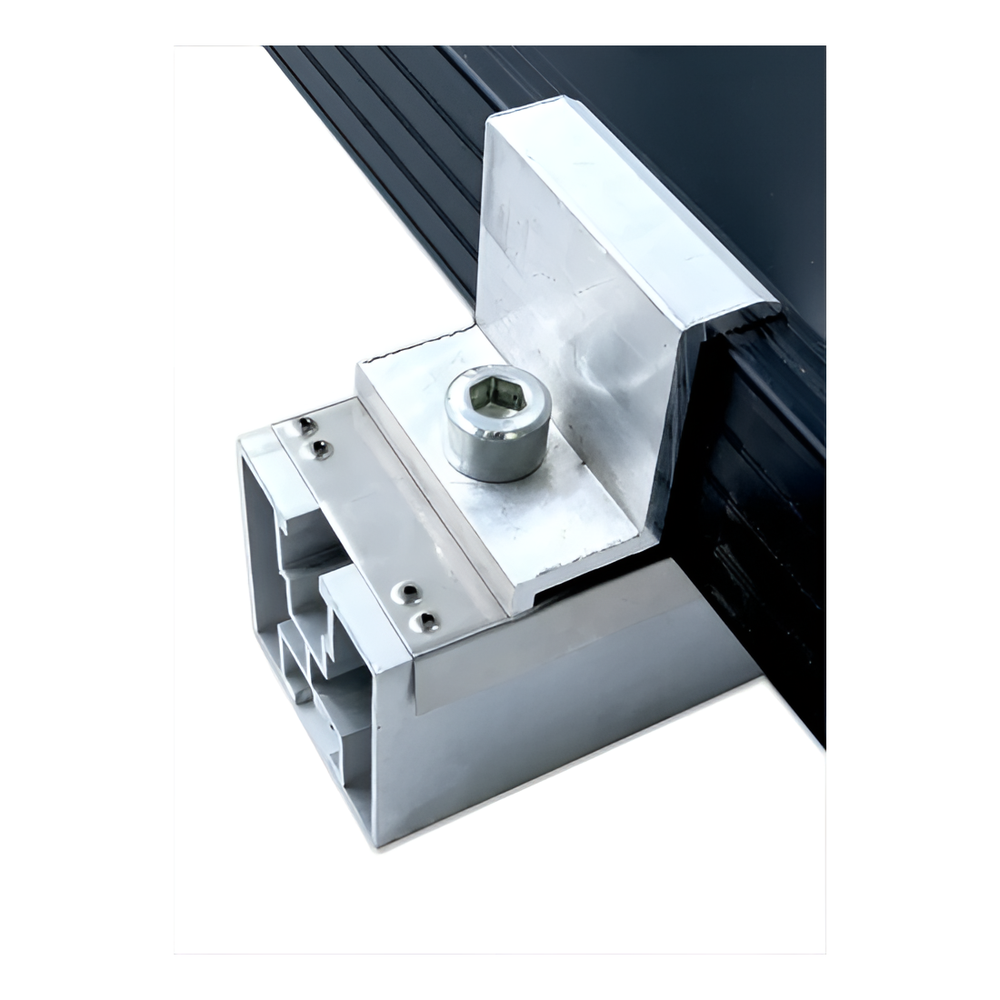

Detalle de la unión del perfil de montaje con la grapa – vista del canal superior con tuerca

El canal superior del riel, con una anchura de ranura de 10,8 mm (±0,3 mm), permite insertar una tuerca cuadrada M8 y fijar la grapa de sujeción del panel fotovoltaico. El canal inferior, con una anchura de 9 mm (±0,75 mm), está destinado a los tornillos hexagonales M10 DIN 933, con los que el perfil se une a los ganchos de tejado u otros elementos de la subestructura. El espesor de pared de 1,2 mm en todo el perímetro de la sección garantiza una relación óptima entre resistencia y peso — el perfil pesa apenas 0,82 kg/m, lo que facilita el transporte y el manejo en el tejado.

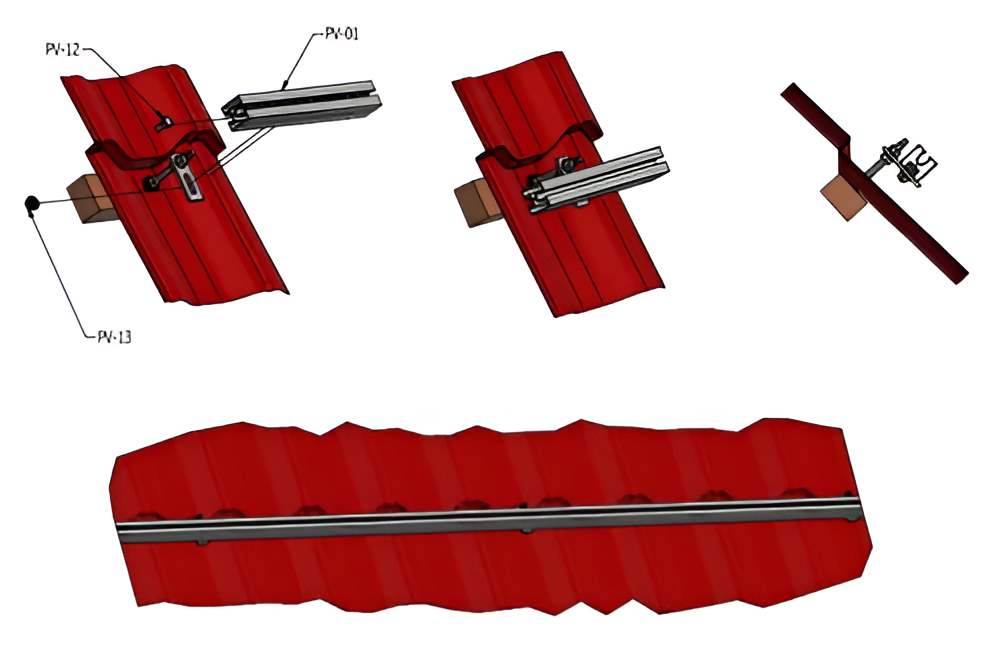

Visualización del montaje del perfil en un tejado inclinado con teja de chapa – ganchos, adaptadores y perfil con módulos PV

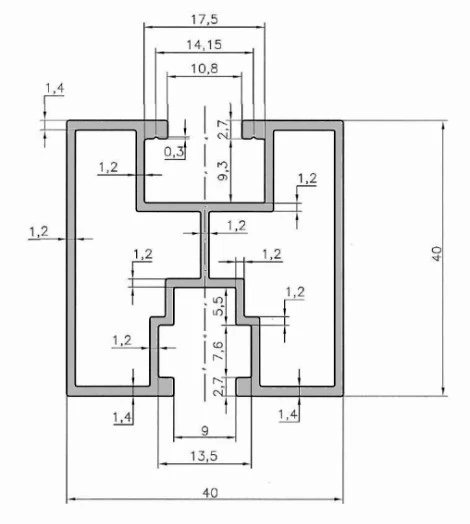

Dibujo técnico de la sección del perfil 40×40 mm con las dimensiones de los canales y el espesor de las paredes

Vídeo que presenta el perfil de montaje PV 40×40

Vídeo que presenta el montaje de la estructura fotovoltaica con el perfil 40×40

Vídeo que presenta el sistema de montaje PV con perfil de aluminio

Dimensiones

Sección (ancho × alto)	40 × 40 mm
Longitud	625 cm
Espesor de pared	1,2 mm
Masa por metro	0,82 kg

Material y acabado

Material / aleación	aluminio 6060
Acabado superficial	anodizado en negro
Color	negro

Montaje y compatibilidad

Canal de montaje / tipo de ranura	superior: 10,8 mm (±0,3) — tuerca cuadrada M8; inferior: 9 mm (±0,75) — tornillo M10 DIN 933
Tornillos compatibles	tornillo hexagonal M10 DIN 933 + tuerca de brida M10 (canal inferior); tuerca cuadrada M8 (canal superior)
Tipo de tejado / superficie	tejados inclinados (ganchos para tejado, adaptadores), estructuras de suelo (triángulos)
Modo de unión	grapas centrales y de extremo (canal superior); conectores de perfiles para prolongar (por separado)

Otros parámetros

Peso del producto	4,92 kg
Versión en bruto	sí

Datos técnicos

Longitud [mm]	6250
Perfil [mm]	40×40
Tipo de ranura	Para tornillo hexagonal
Acabado	Anodizado

Seguridad
