Perno de anclaje en L para durmiente (conector roscado acodado) M16 × 350 mm, negro
producto no disponible
añadir a la lista de deseos
Descripción

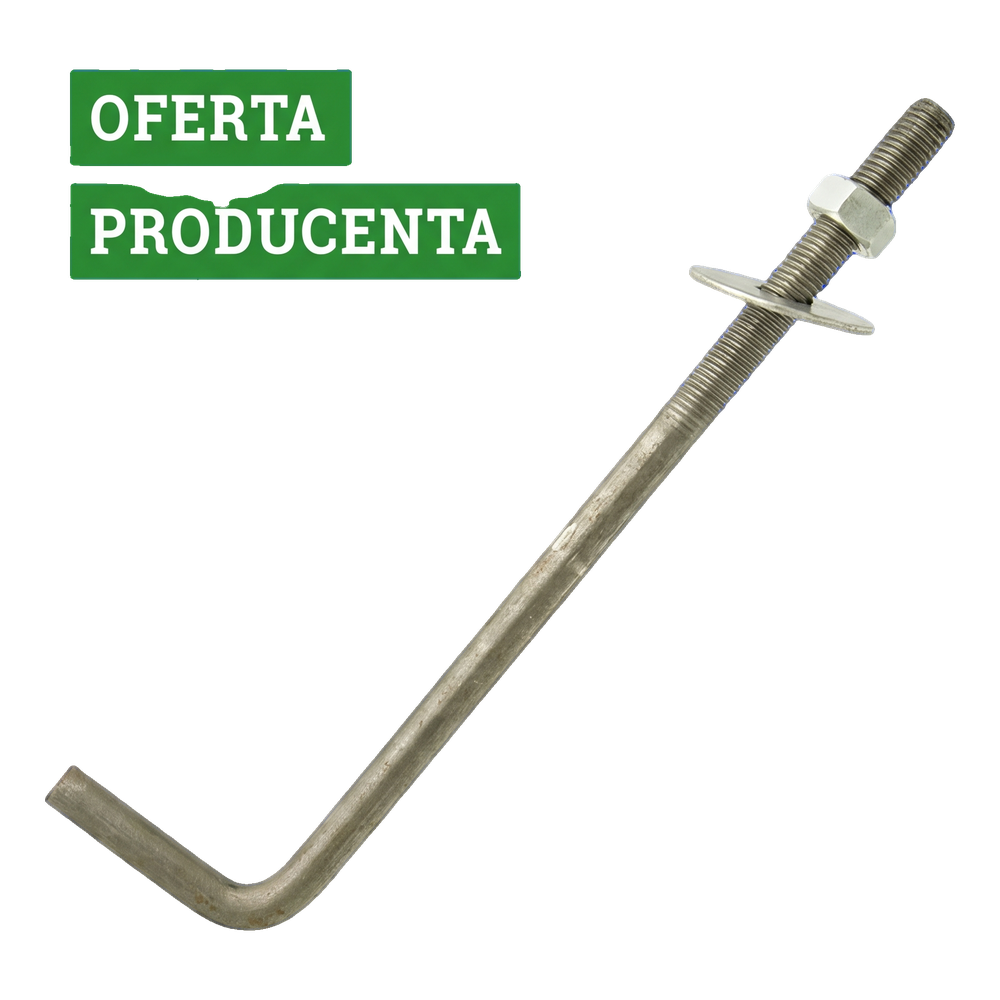

Perno de anclaje acodado tipo L (anclaje para soleras de madera) M16 × 350 mm, negro
Anclaje para soleras tipo L (perno acodado en forma de gancho) con rosca M16 y longitud de 350 mm en versión negra, sin recubrimiento protector. Elemento de fijación diseñado para el anclaje duradero de soleras y elementos de madera de estructuras de cubierta en forjados de hormigón y zunchos de hormigón armado. El extremo acodado en forma de L garantiza un anclaje seguro en el hormigón, y el vástago roscado permite ajustar con precisión la presión de apriete de la solera mediante tuerca y arandela.
Aplicaciones
- Anclaje de soleras en zunchos de hormigón armado y forjados de hormigón
- Fijación de elementos de madera de estructuras de cubierta
- Unión de estructuras de madera con soportes de hormigón
- Montaje de durmientes y bases para armaduras de cubierta
El anclaje se embebe en el hormigón durante el vertido del zuncho: el extremo acodado en forma de L queda anclado de forma permanente en la masa de hormigón. Una vez fraguado el hormigón, el vástago roscado sobresale verticalmente por encima de la superficie del zuncho, lo que permite colocar la solera, la arandela y la tuerca de apriete. Esta construcción permite la regulación de la presión de apriete una vez montado el elemento de madera.
Construcción del elemento de fijación

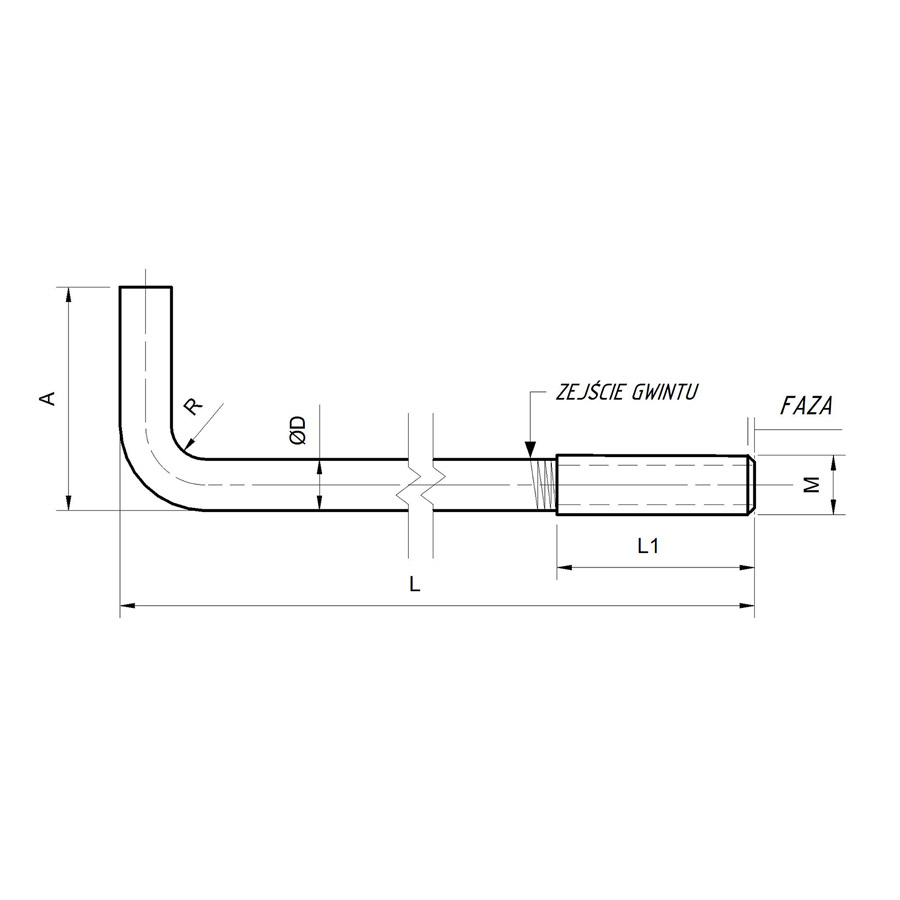

El dibujo técnico muestra la estructura del anclaje con las dimensiones clave: L — longitud total del vástago, A — longitud del brazo acodado, ØD — diámetro de la barra, M — rosca, L1 — longitud de la parte roscada, R — radio de curvatura. El vástago termina en un chaflán que facilita el enroscado de la tuerca.

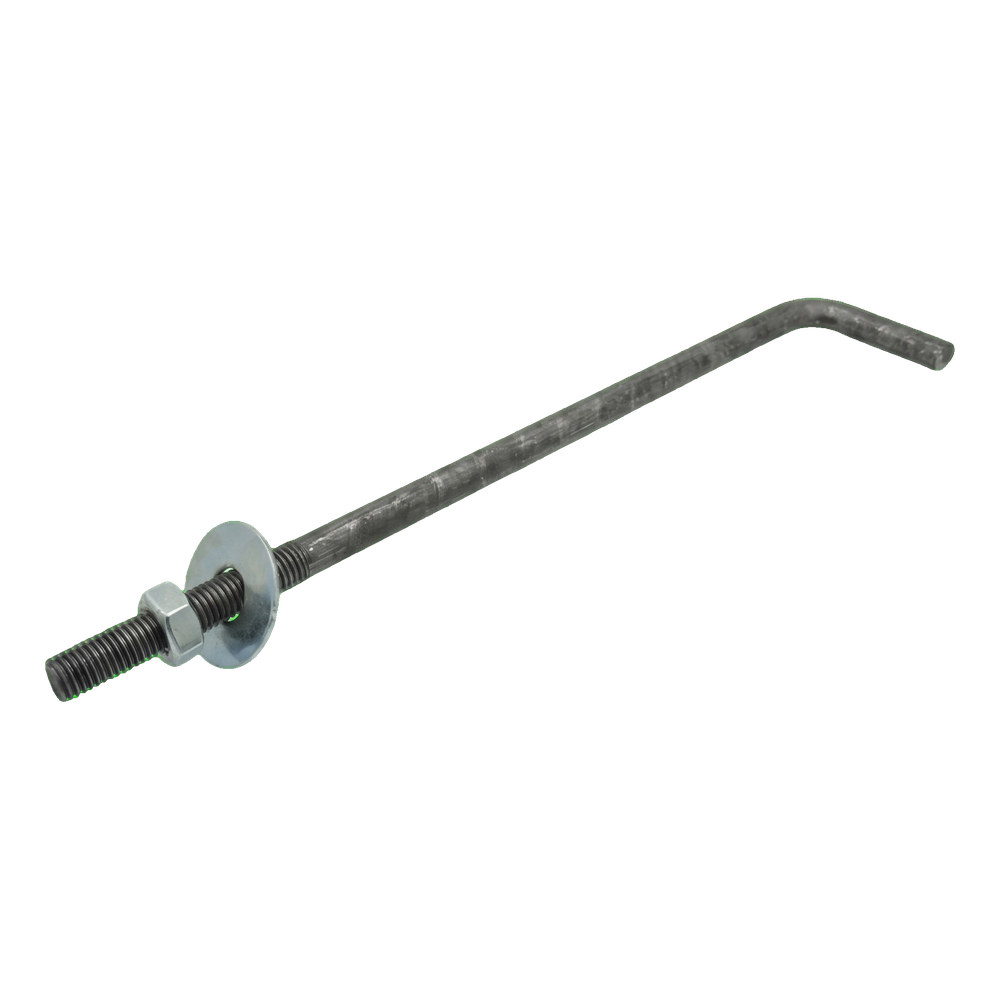

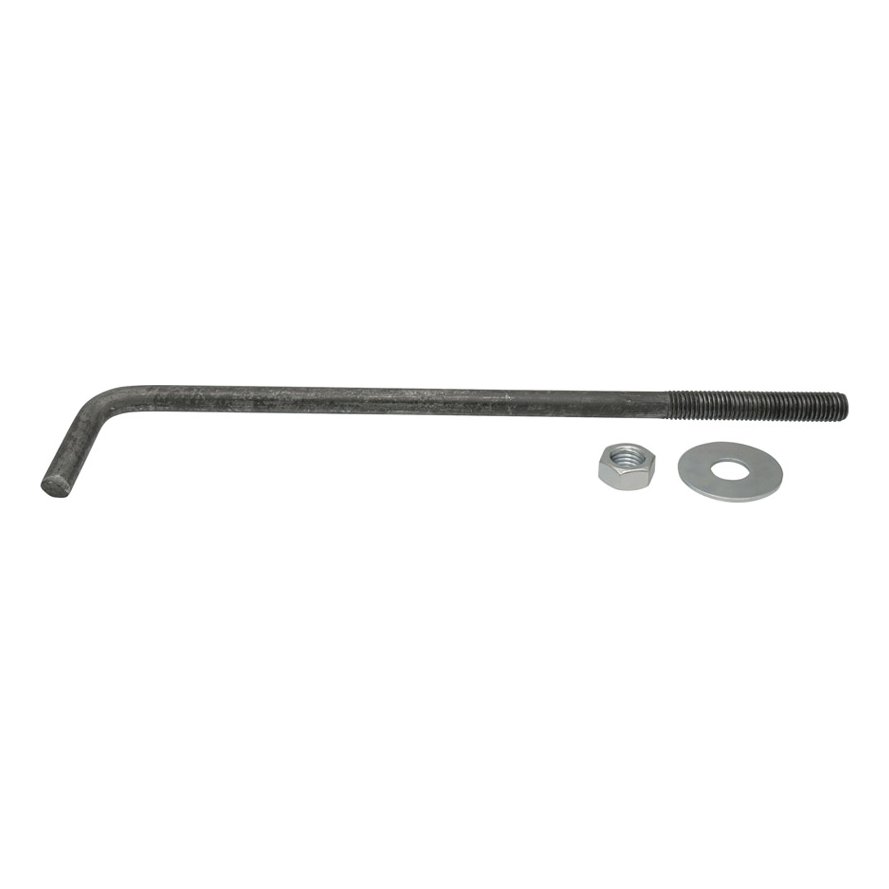

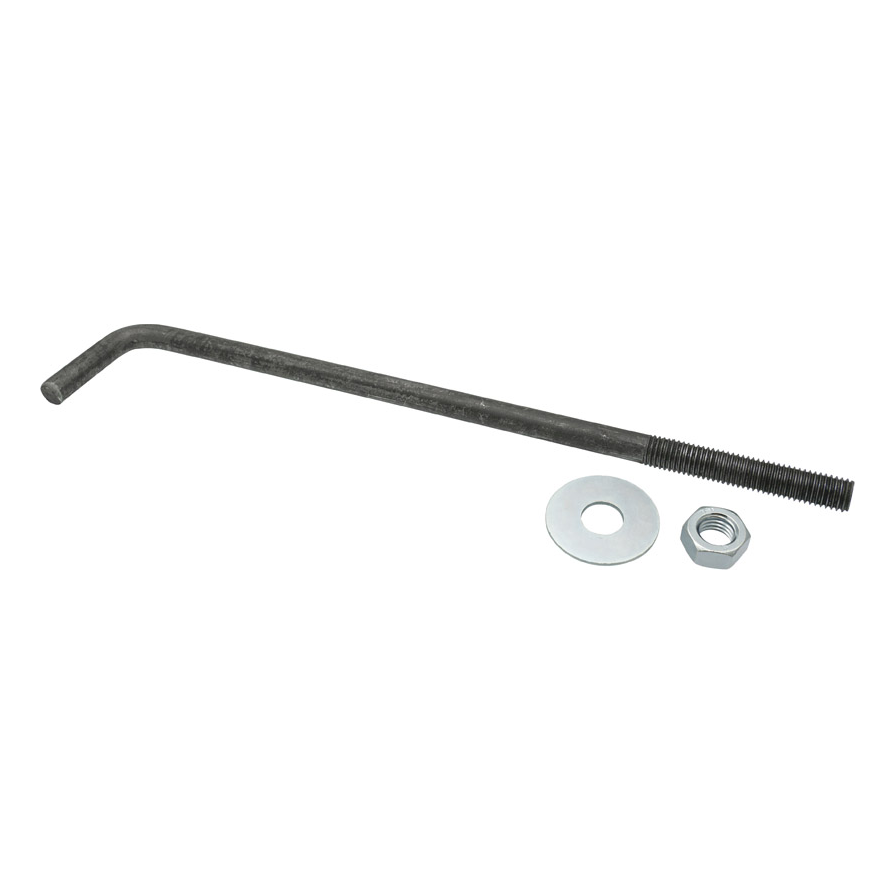

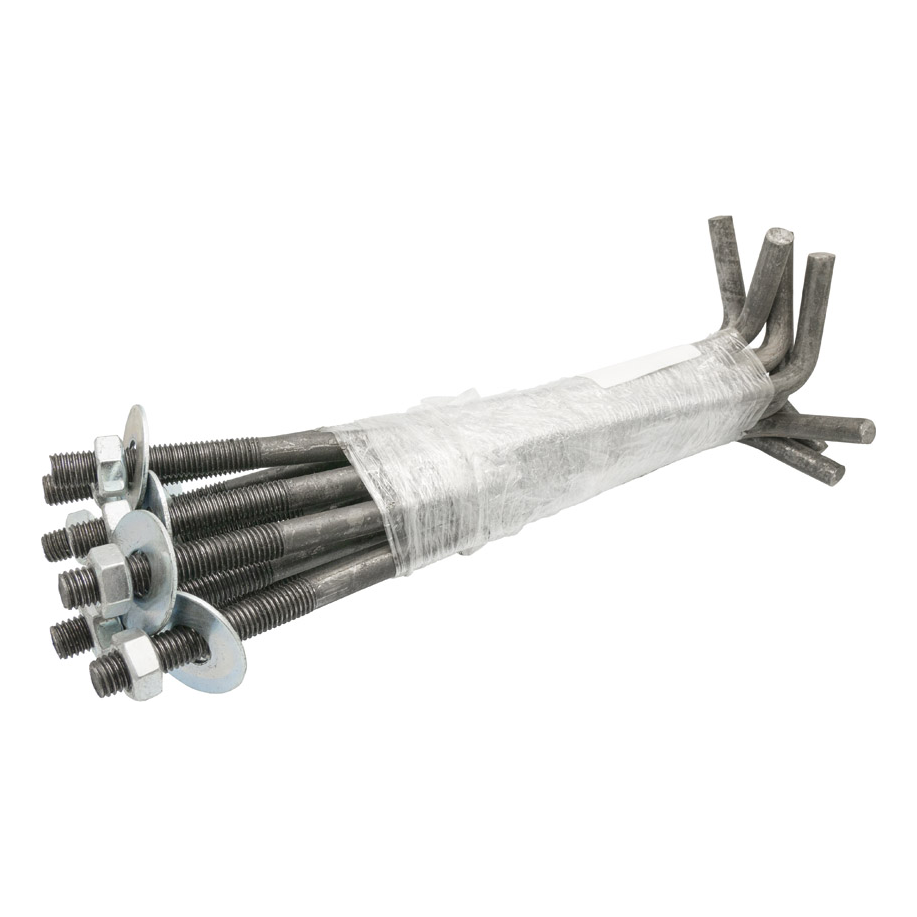

Junto con el anclaje se suministran una tuerca hexagonal y una arandela, lo que permite un montaje inmediato sin necesidad de adquirir elementos de fijación adicionales. La versión negra (sin recubrimiento) está destinada a aplicaciones en las que el anclaje trabaja en un entorno protegido: embebido en el zuncho y protegido por la parte superior por la solera.
Montaje y funcionamiento
Durante el hormigonado del zuncho, el anclaje se coloca verticalmente en el encofrado: el brazo acodado queda embebido en el hormigón y actúa como anclaje mecánico. Una vez endurecido el hormigón, la solera se introduce en el vástago roscado (a través de un orificio previamente taladrado) y después se aprieta con la arandela y la tuerca. La rosca M16 proporciona una gran fuerza de apriete, adecuada incluso para armaduras de cubierta pesadas.
Datos técnicos
| Tipo de rosca | M16 |
| Longitud [mm] | 350 |
| Recubrimiento | Acero negro (sin recubrimiento) |
| Material | Acero |
