Perno de anclaje en L para durmiente (conector roscado acodado) M16×400 mm – galvanizado
producto no disponible
añadir a la lista de deseos
Descripción

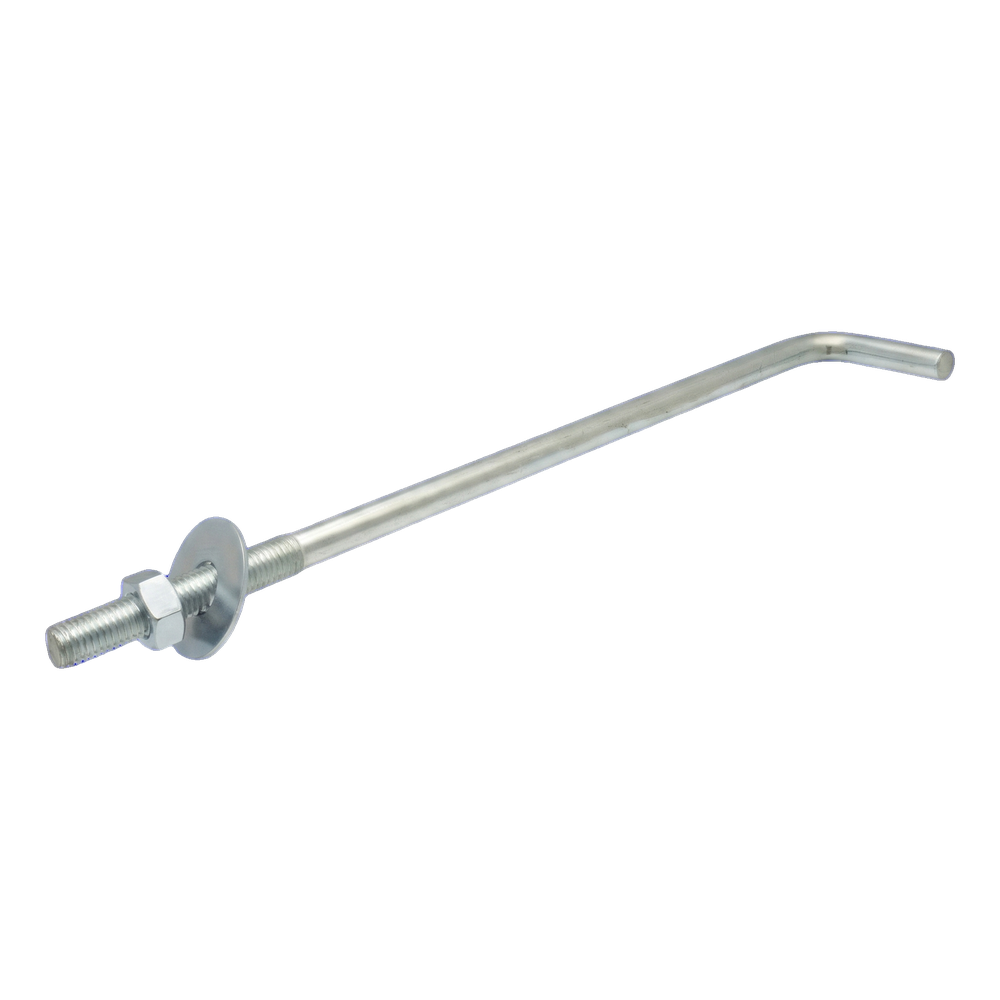

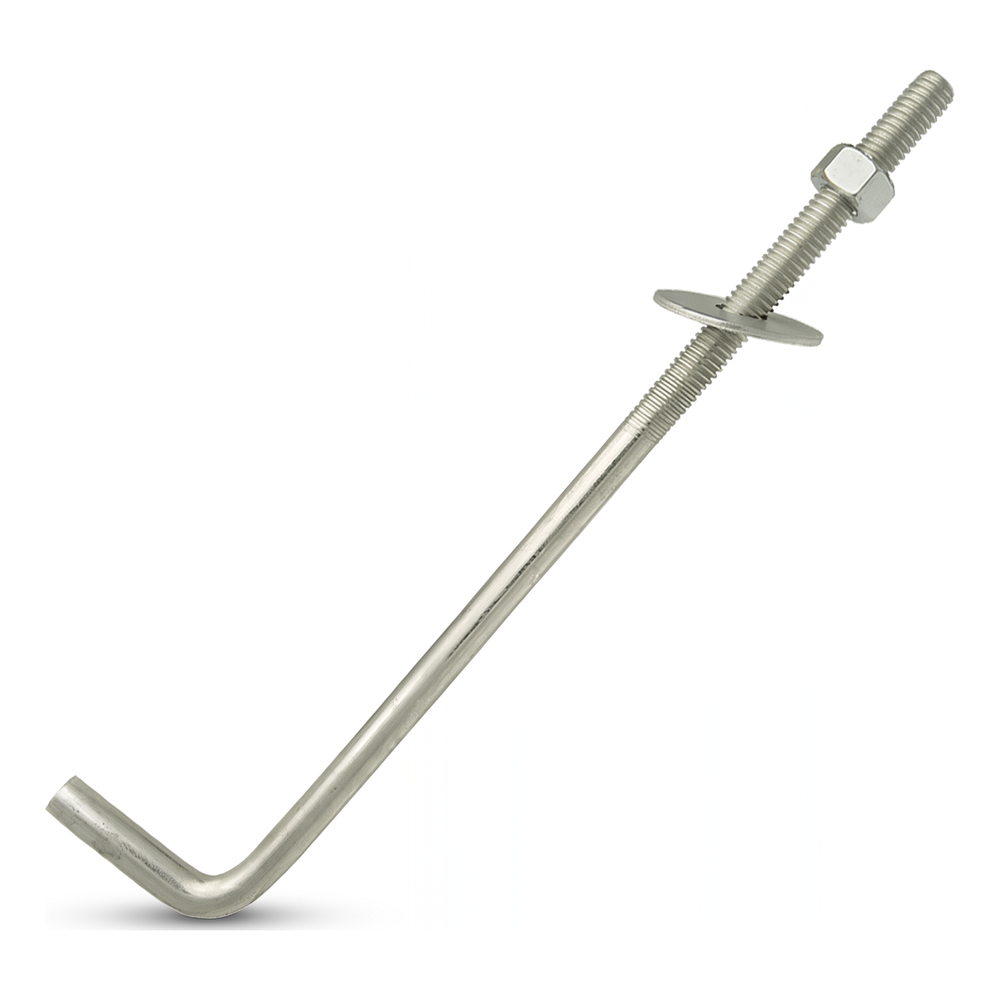

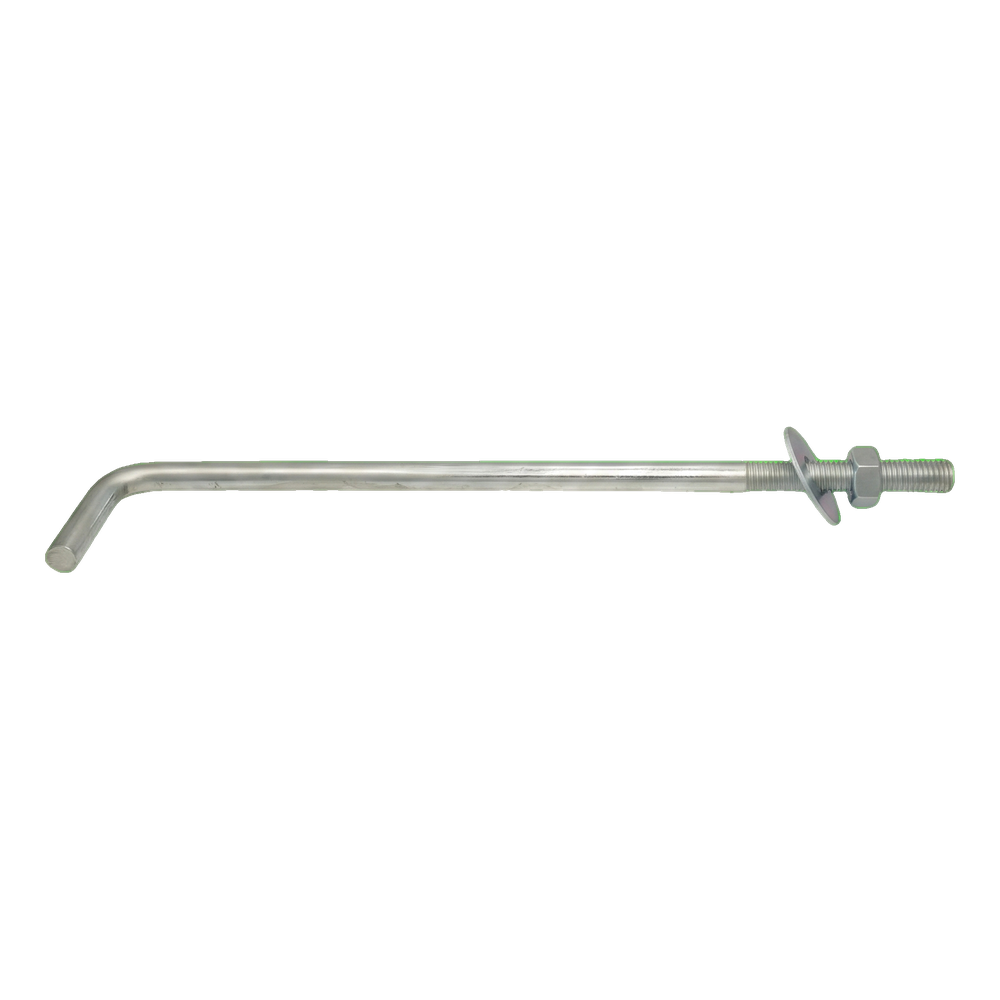

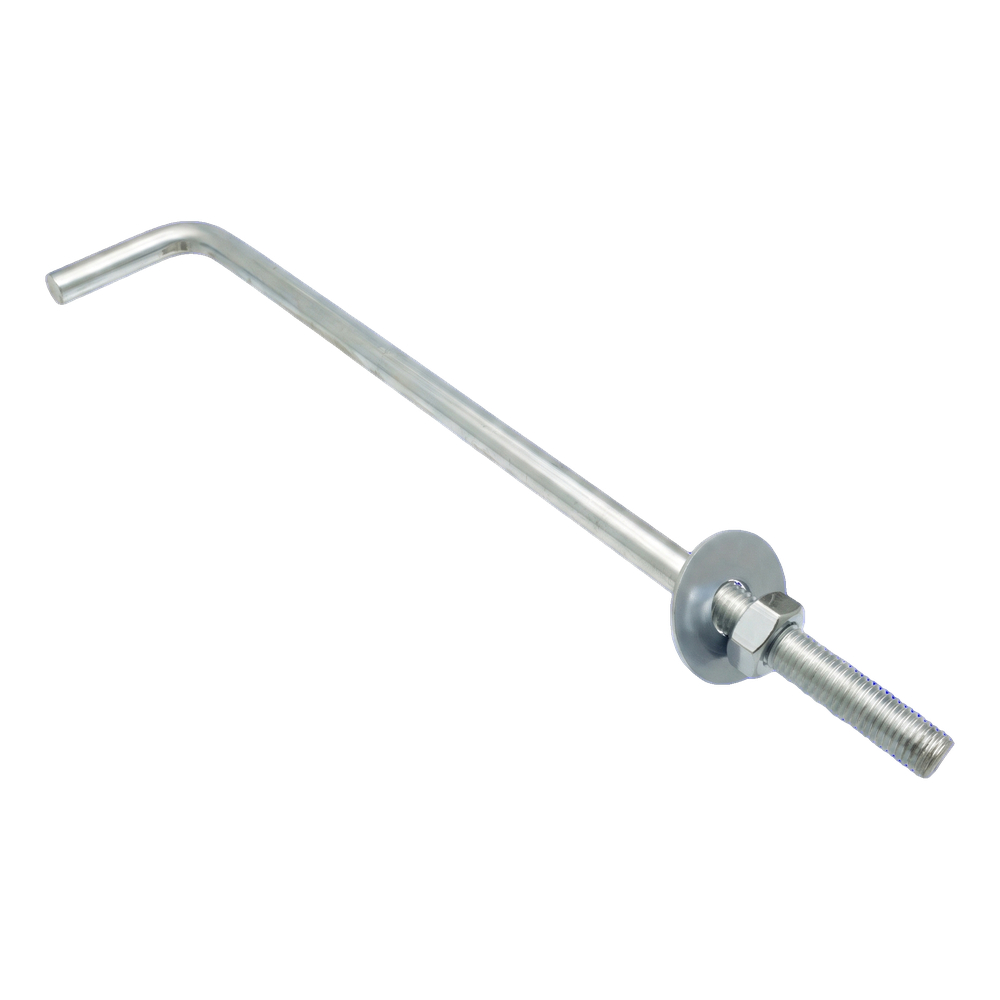

Perno de anclaje en L para durmiente (conector roscado acodado) M16×400 mm – galvanizado
Perno de anclaje en L para durmiente (conector roscado acodado, también llamado perno en forma de pipa) con rosca M16 y longitud de 400 mm. Elemento destinado al anclaje duradero de durmientes de madera en la viga perimetral de hormigón armado, una de las uniones fundamentales en la estructura de la armadura de cubierta. El acabado galvanizado protege el acero contra la corrosión, algo importante en la zona de contacto entre el hormigón y la madera, donde puede acumularse humedad.
Aplicación

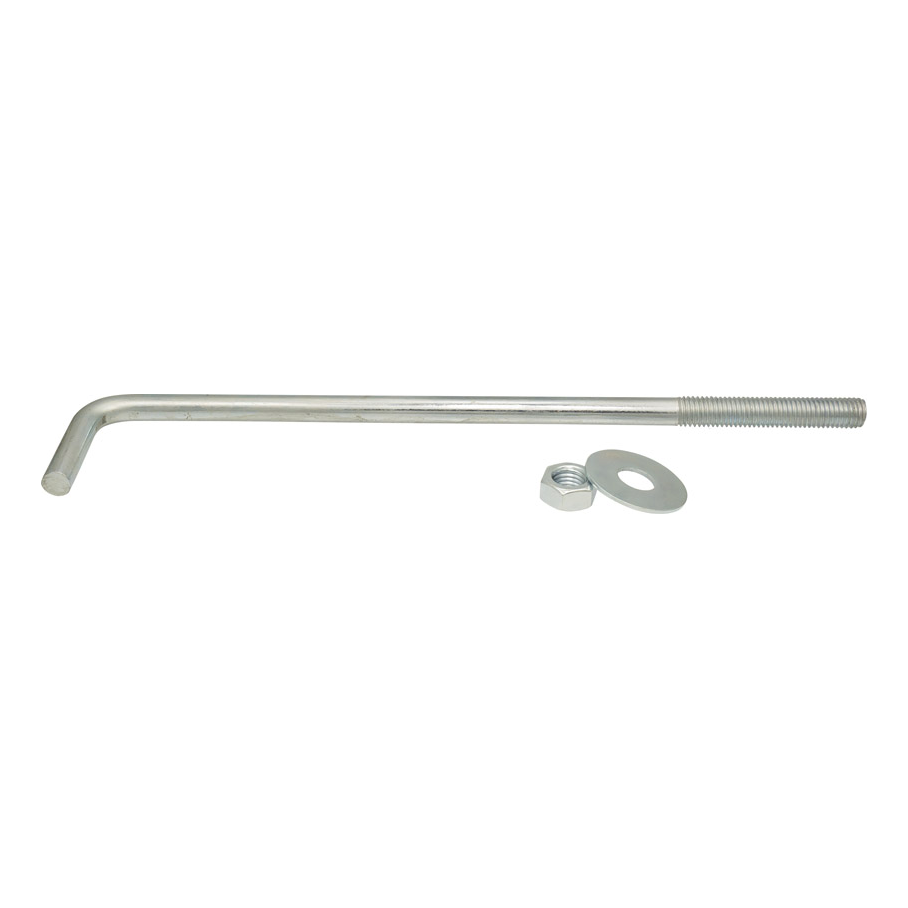

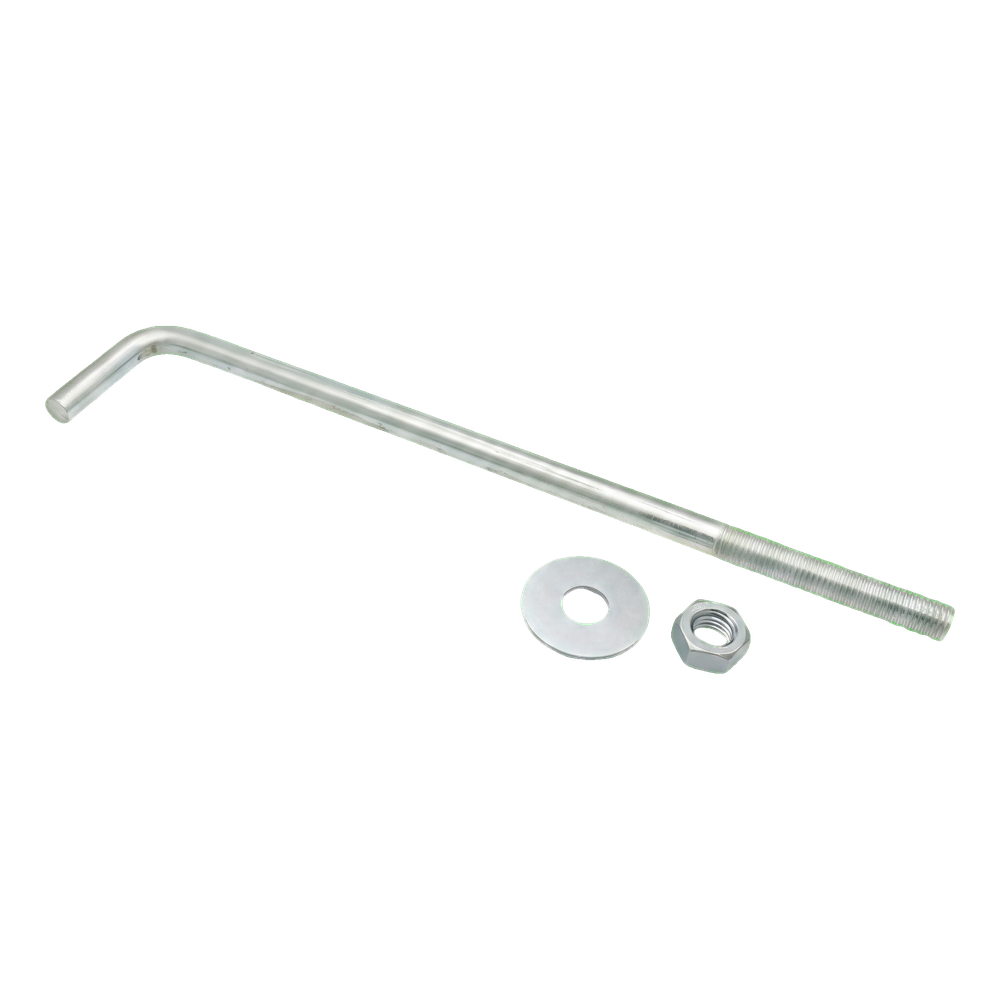

El perno de anclaje en L para durmiente se hormigona en la viga perimetral durante la fase de armado: la parte acodada (gancho) queda anclada en el hormigón, mientras que el vástago roscado sobresale por encima de la viga. Una vez colocado el durmiente sobre la viga, la madera se presiona contra la superficie del hormigón mediante una tuerca con arandela. Esta solución proporciona una unión mecánica segura entre la estructura de la cubierta y los muros del edificio y se utiliza ampliamente en viviendas unifamiliares y edificios auxiliares.
La construcción del conector en forma de L con un acodado pronunciado garantiza un anclaje eficaz en la masa del hormigón. La rosca empleada proporciona una capacidad de carga de la unión adecuada para las cargas que se presentan en las armaduras de cubierta habituales.
Construcción del conector

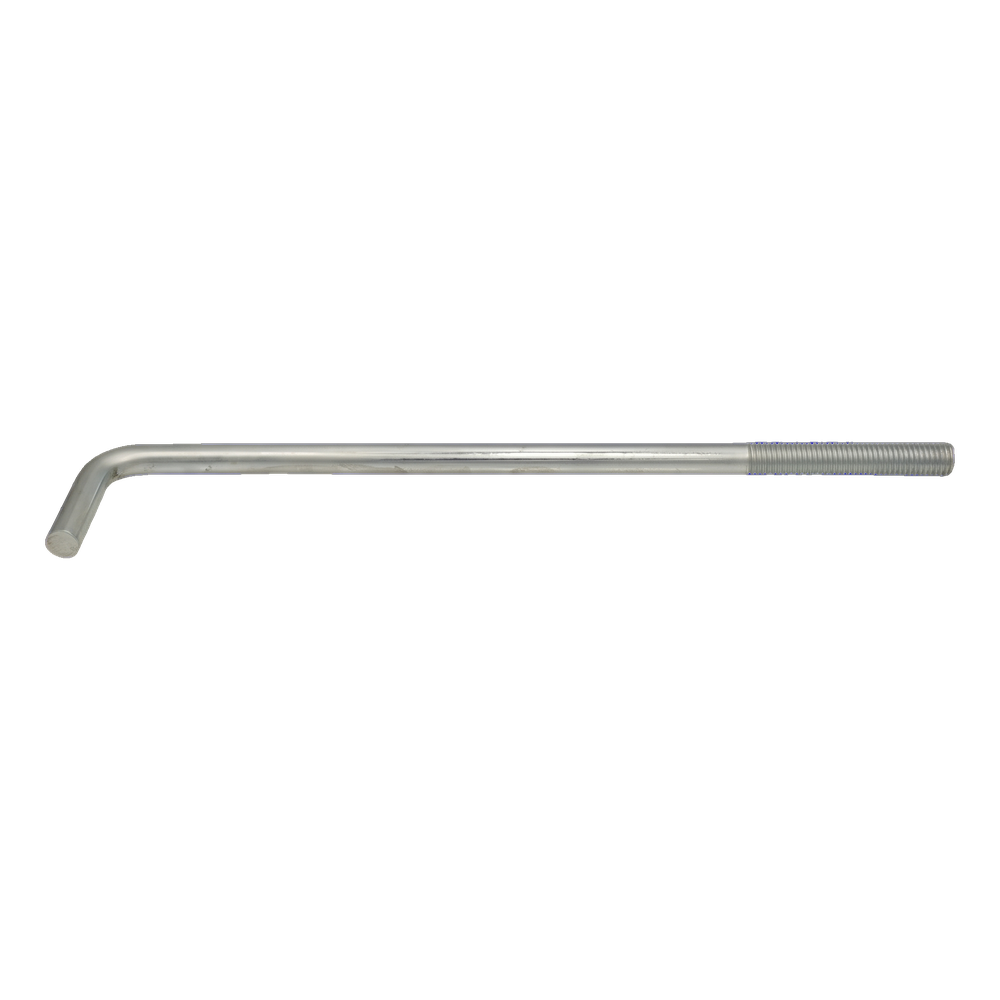

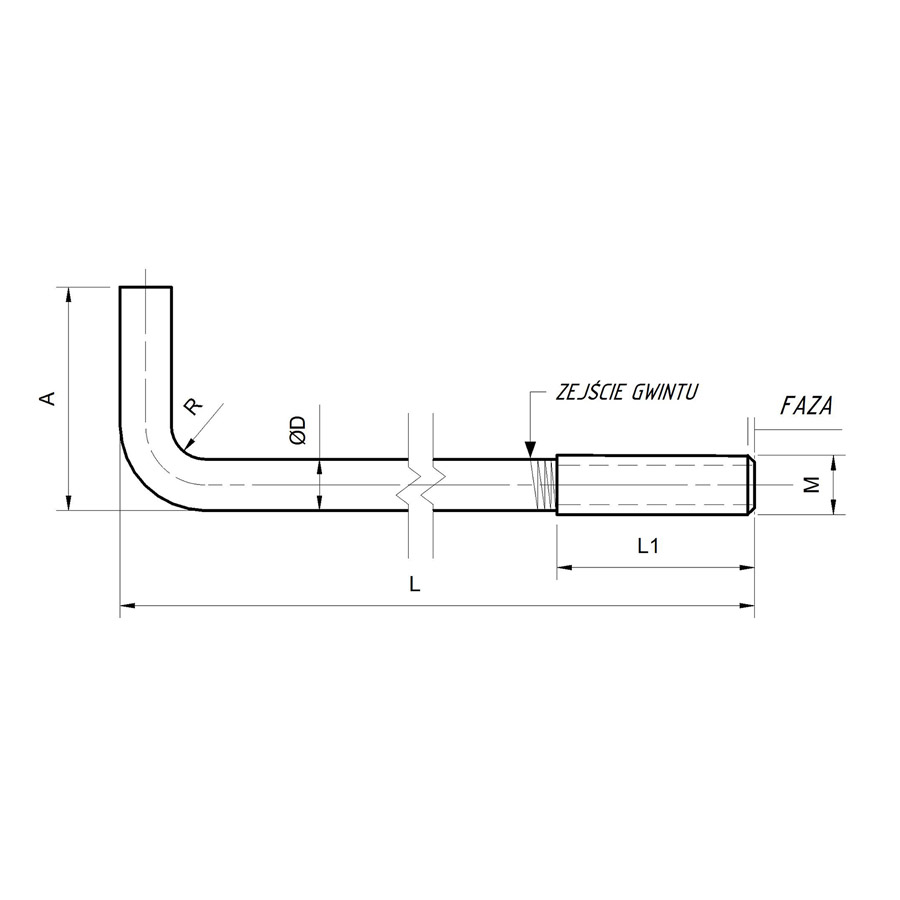

El perno se compone de una barra de acero de sección circular, doblada en ángulo recto en un extremo (gancho de anclaje en el hormigón, indicado con la cota A) y terminada en el otro extremo con una rosca métrica. La parte roscada (L1) permite regular la presión de apriete del durmiente. El dibujo técnico muestra las dimensiones clave: la longitud total L, el diámetro del vástago ØD, el radio de curvatura R y el chaflán en el extremo de la rosca que facilita el enroscado de la tuerca.
Datos técnicos
| Tipo de rosca | M16 |
| Longitud [mm] | 400 |
| Recubrimiento | Galvanizada |
| Material | Acero |
