Perno de anclaje en L para durmiente (conector roscado doblado) M16×500 mm – galvanizado
producto no disponible
añadir a la lista de deseos
Descripción
Perno de anclaje en L para durmiente (conector roscado doblado) M16×500 mm – galvanizado

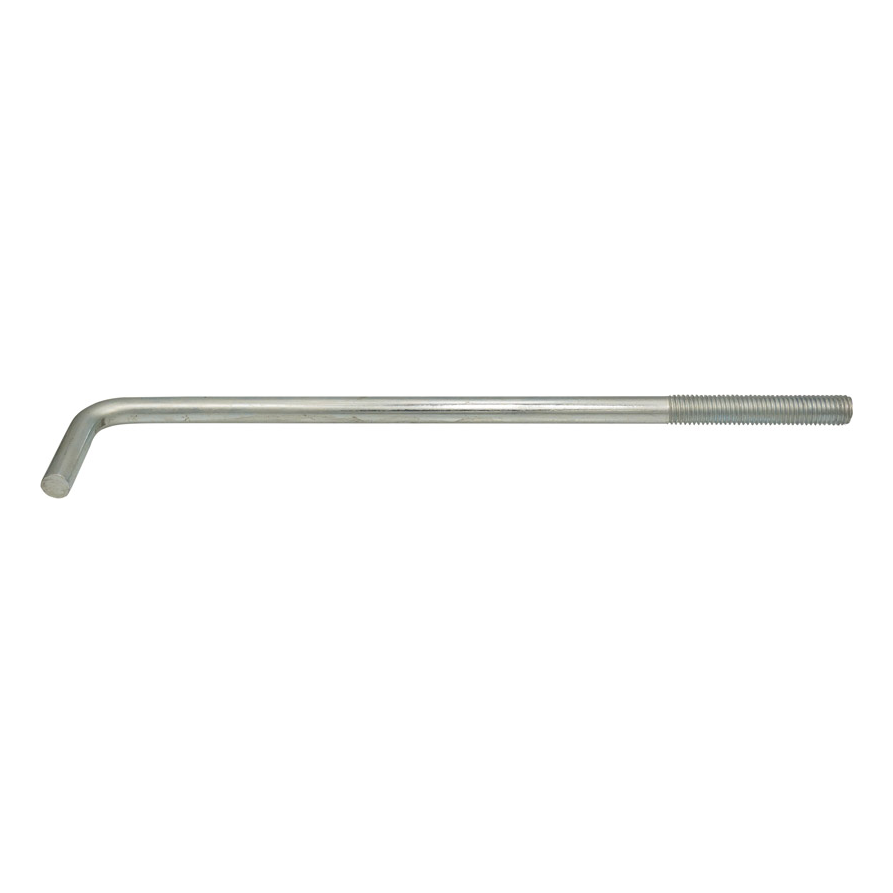

Conector roscado doblado tipo L (perno de anclaje en L para durmiente) con rosca M16 y longitud de 500 mm. Elemento de anclaje de acero con superficie galvanizada, diseñado para el anclaje duradero del durmiente en la viga de coronación de hormigón armado o en un muro. El extremo inferior doblado en forma de L garantiza un bloqueo seguro en el hormigón una vez fraguado, y la rosca del extremo superior permite apretar el durmiente con tuerca y arandela.
Aplicación
Los pernos de anclaje en L se utilizan habitualmente en construcción para fijar durmientes de madera a la viga de coronación de hormigón armado. La parte inferior doblada de la varilla queda embebida en el hormigón de la viga, mientras que el vástago roscado sobresale por encima de la superficie del hormigón. Al colocar el durmiente sobre el vástago y apretarlo con tuerca y arandela se obtiene una unión duradera entre la estructura del tejado y la viga. Este elemento también se utiliza para el anclaje de pilares, pórticos y estructuras de acero en cimentaciones de hormigón.
Composición del conjunto

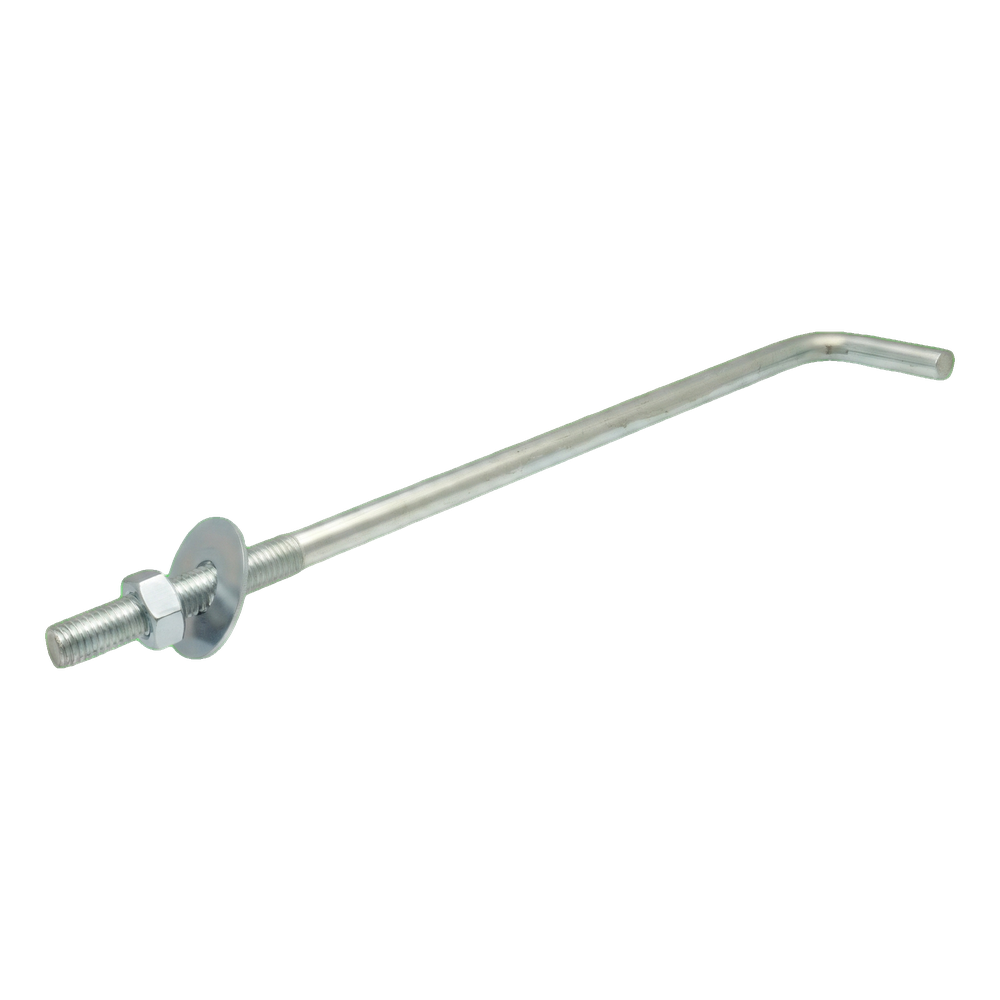

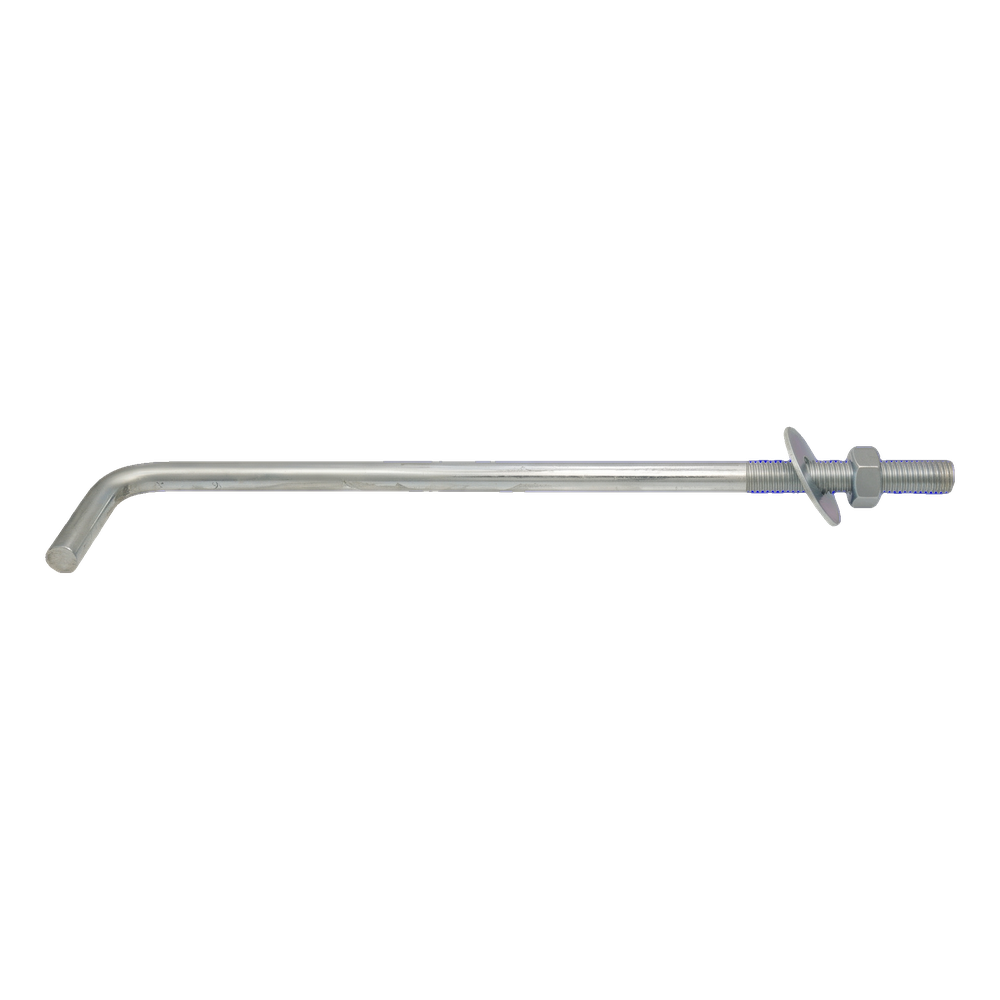

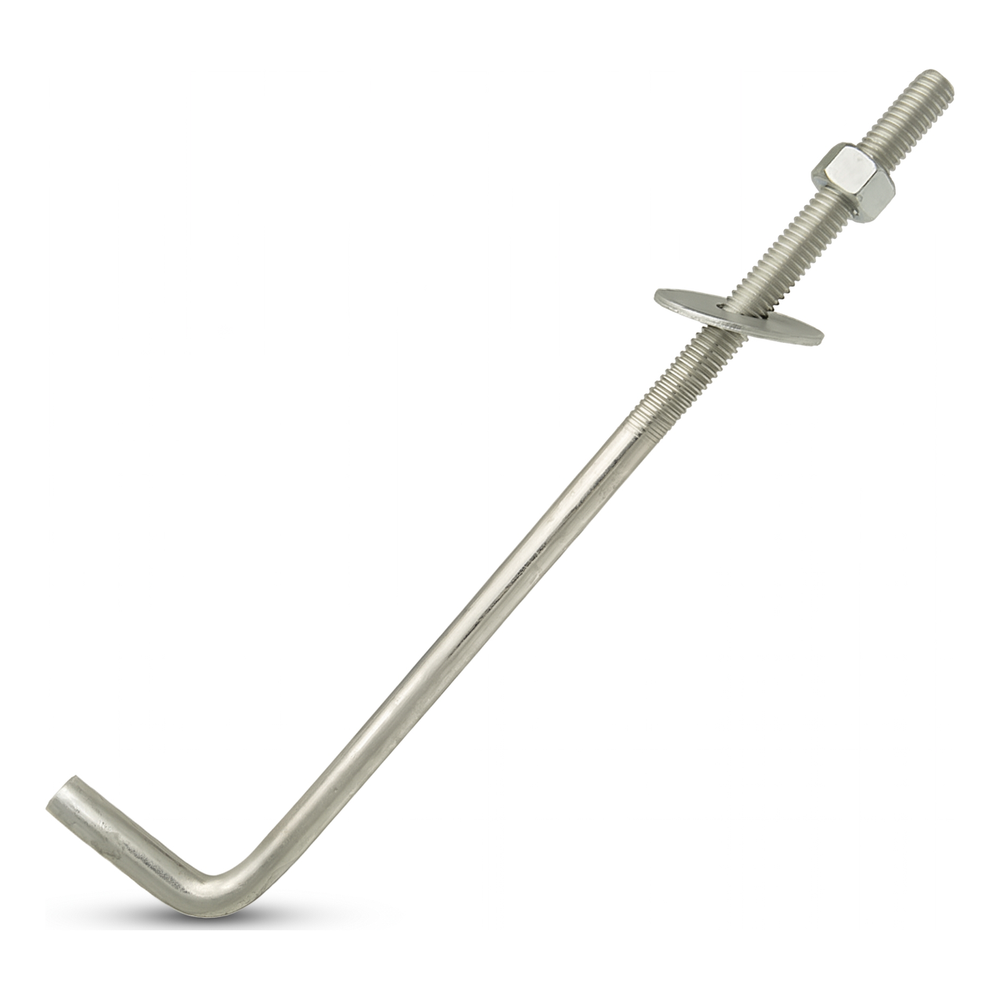

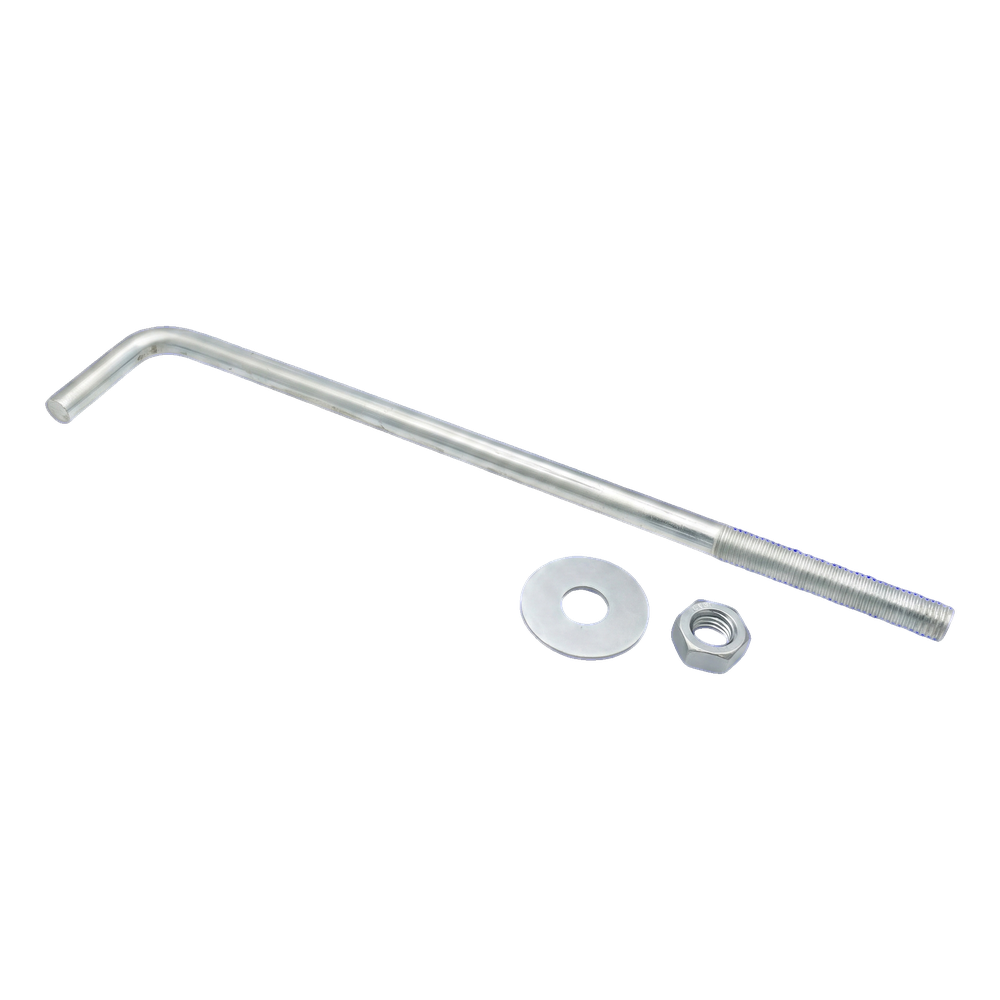

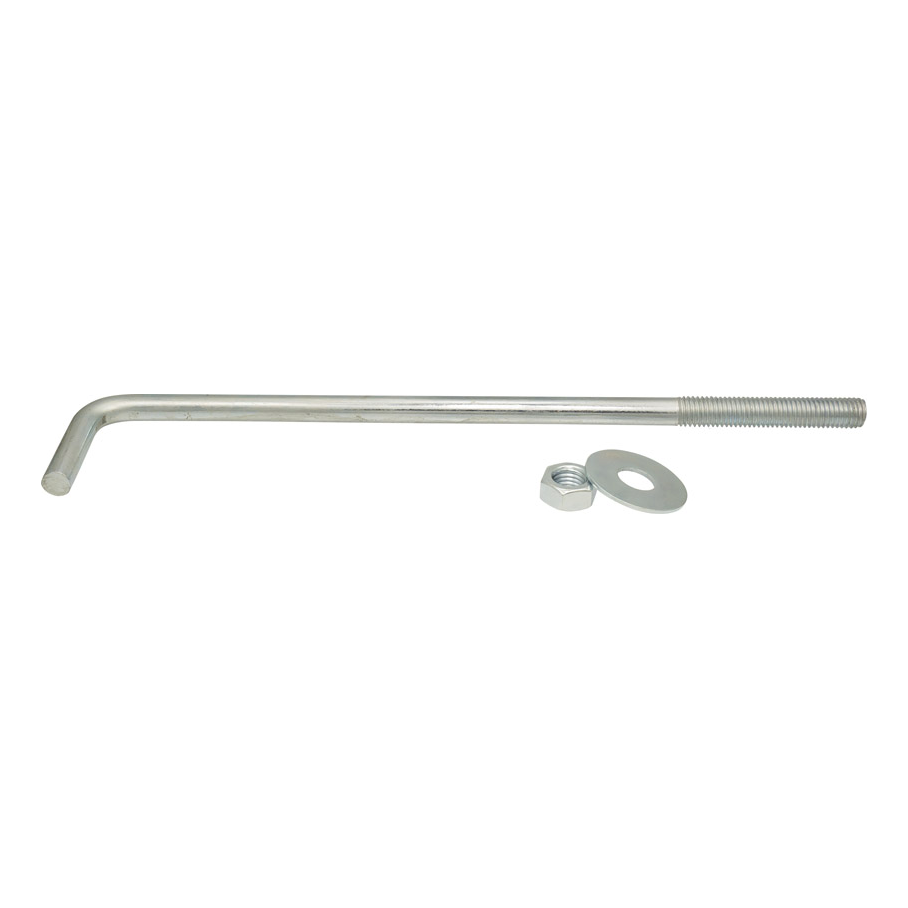

El perno se suministra con tuerca M16 y arandela, como se aprecia en las fotografías del producto. El recubrimiento galvanizado protege el elemento contra la corrosión tanto durante el almacenamiento como después del montaje en la estructura. La rosca M16 es una medida muy extendida, compatible con las tuercas y arandelas de estándar métrico de uso común.
Construcción y dimensiones

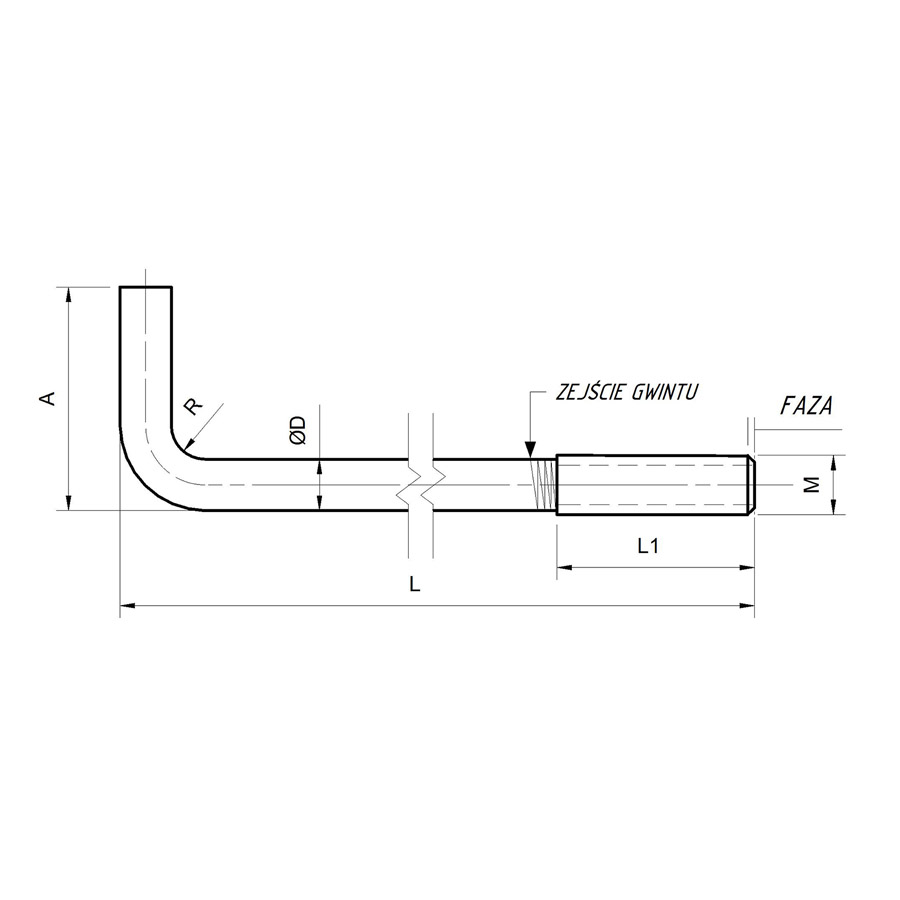

El plano técnico muestra las dimensiones características del perno de anclaje tipo L: L — longitud total del vástago, A — longitud del brazo doblado, R — radio de curvatura, ØD — diámetro del vástago, L1 — longitud de la parte roscada y M — tamaño de la rosca métrica. El doblez en forma de L con chaflán en el extremo del vástago facilita la colocación del perno en el encofrado antes del hormigonado.
Datos técnicos
| Tipo de rosca | M16 |
| Longitud [mm] | 500 |
| Recubrimiento | Galvanizada |
| Material | Acero |
