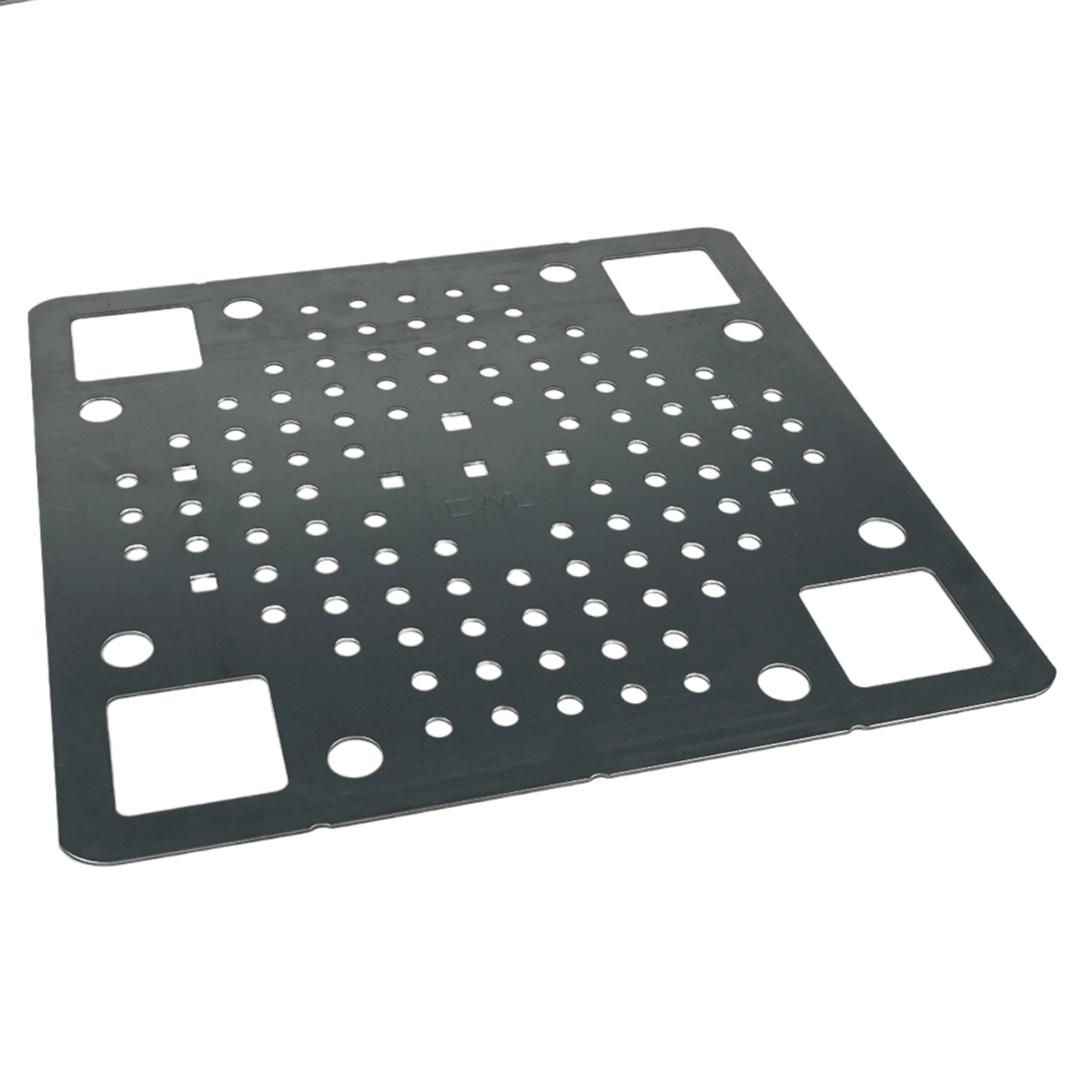

Placa de montaje para cubierta de techo 375x375mm CWL
Placa de montaje para cubierta de techo 375x375mm CWL - Acero inoxidable H17 1.4016 para sistemas fotovoltaicos.

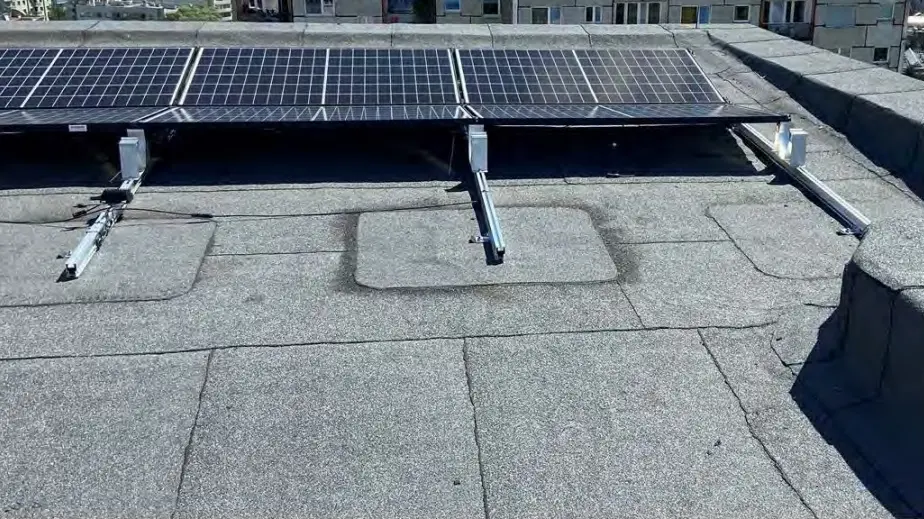

La placa de montaje para cubierta de techo 375x375mm CWL es una solución segura y universal para la fijación permanente de elementos en cubiertas asfálticas y plásticas. La placa de montaje se puede instalar sobre o bajo la membrana existente del techo para obtener un aspecto estético. Con unas dimensiones de 400 x 400 mm para soldadura, esta placa de montaje garantiza una fijación segura y duradera sin necesidad de anclaje mecánico.
La membrana debe cumplir con las normas EN 13707:2004+A2:2009 y satisfacer los siguientes requisitos:
Resistencia a la tracción en dirección longitudinal y transversal mín. 300 N/50 mm EN 12311-1
Resistencia al desgarro mín. 150 N EN 12310-1
Resistencia al cizallamiento en uniones longitudinales y transversales mín. 500 N/50 mm EN 12317-1
Resistencia al desprendimiento

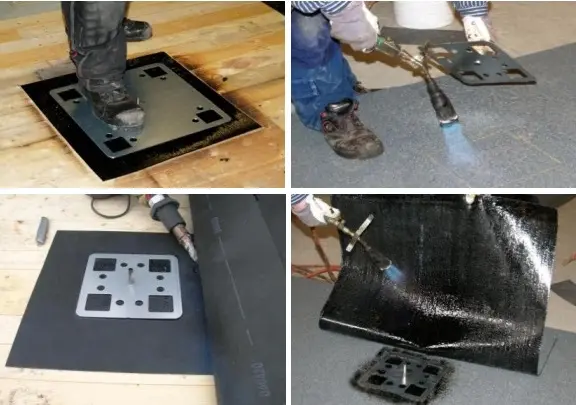

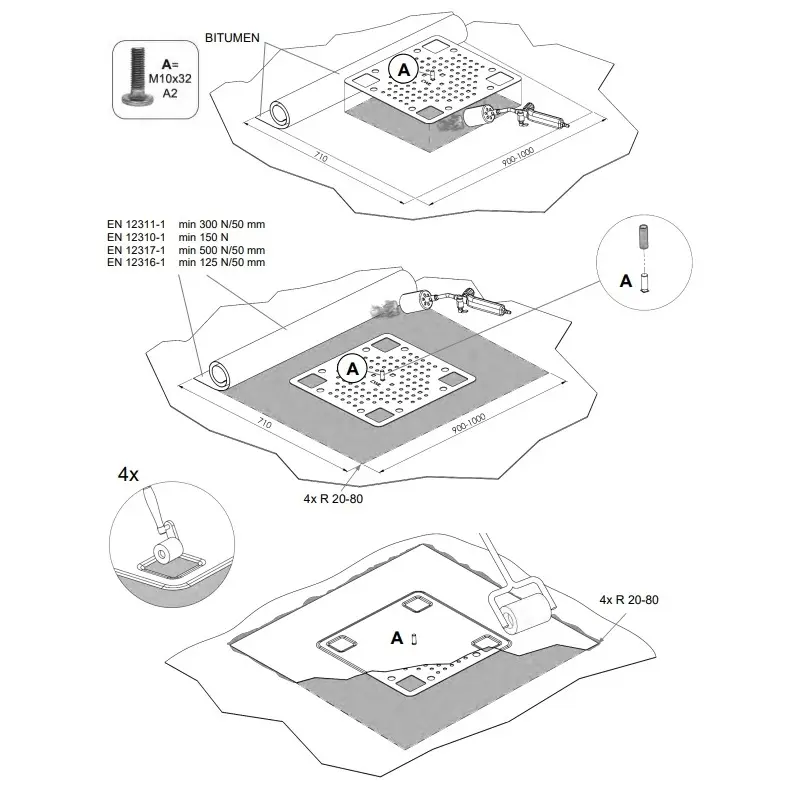

Placa de montaje bajo la lámina asfáltica
1. Corte un trozo de lámina asfáltica de 500 x 500 mm. (En caso de renovación del tejado, la placa de montaje se puede soldar entre la lámina existente y la nueva. En este caso no es necesario utilizar un trozo adicional de lámina de 500 x 500 mm).
2. Coloque el tornillo bajo la placa en el orificio destinado para ello y suelde la placa de montaje en el centro del trozo cortado de lámina asfáltica.
3. Coloque el manguito protector sobre el tornillo.
4. Realice un orificio para el tornillo en la lámina superior.
5. Suelde la lámina en toda la superficie de la placa de montaje.
6. Compruebe que las soldaduras en los puntos de fijación estén completas.
7. Retire el manguito protector del tornillo.

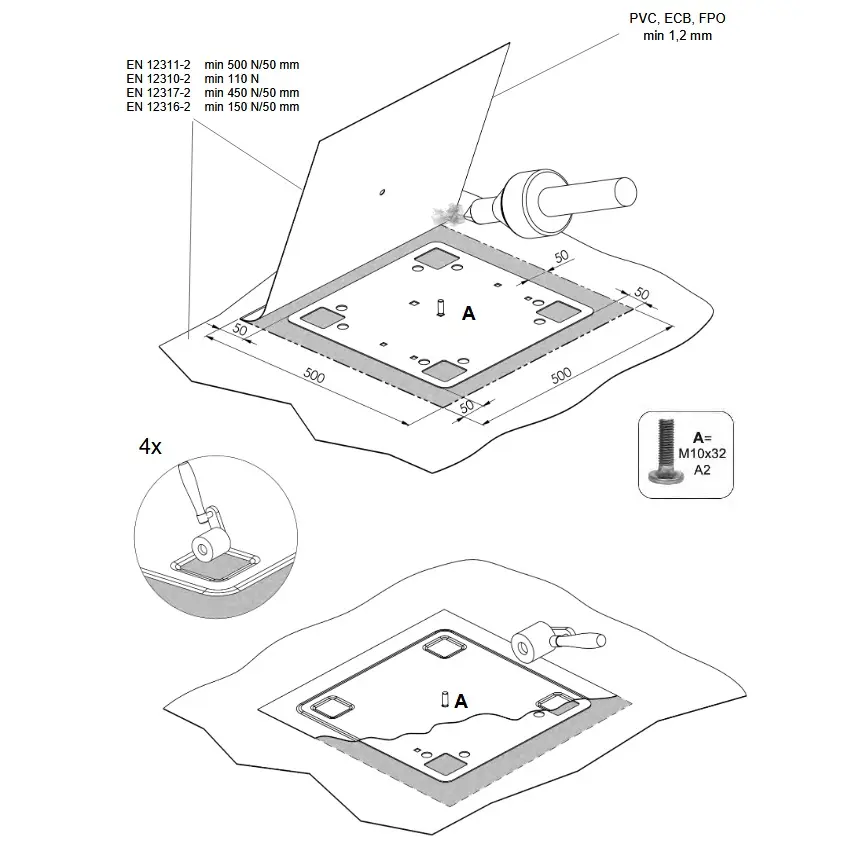

Placa de montaje sobre la lámina asfáltica
1. Coloque el tornillo bajo la placa en el orificio previsto para ello y suelde la placa de montaje en el lugar seleccionado.
2. Corte un trozo de lámina de 800 x 1200 mm, 880 x 1100 mm o 1000 x 1000 mm.
3. Coloque el manguito protector sobre el tornillo.
4. Realice un orificio para el tornillo en el trozo cortado de lámina asfáltica.
5. Suelde la membrana en toda la superficie de la placa de montaje.
6. Compruebe que las soldaduras en los puntos de fijación estén completas.
7. Retire el manguito protector del tornillo.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Tipo | Soporte CWL |
| Ajuste | No |
| Clase de acero | H17 |
