Puente trapecial de aluminio H100 L330 con junta EPDM 2 mm para montaje FV
producto no disponible
añadir a la lista de deseos
0
Descripción

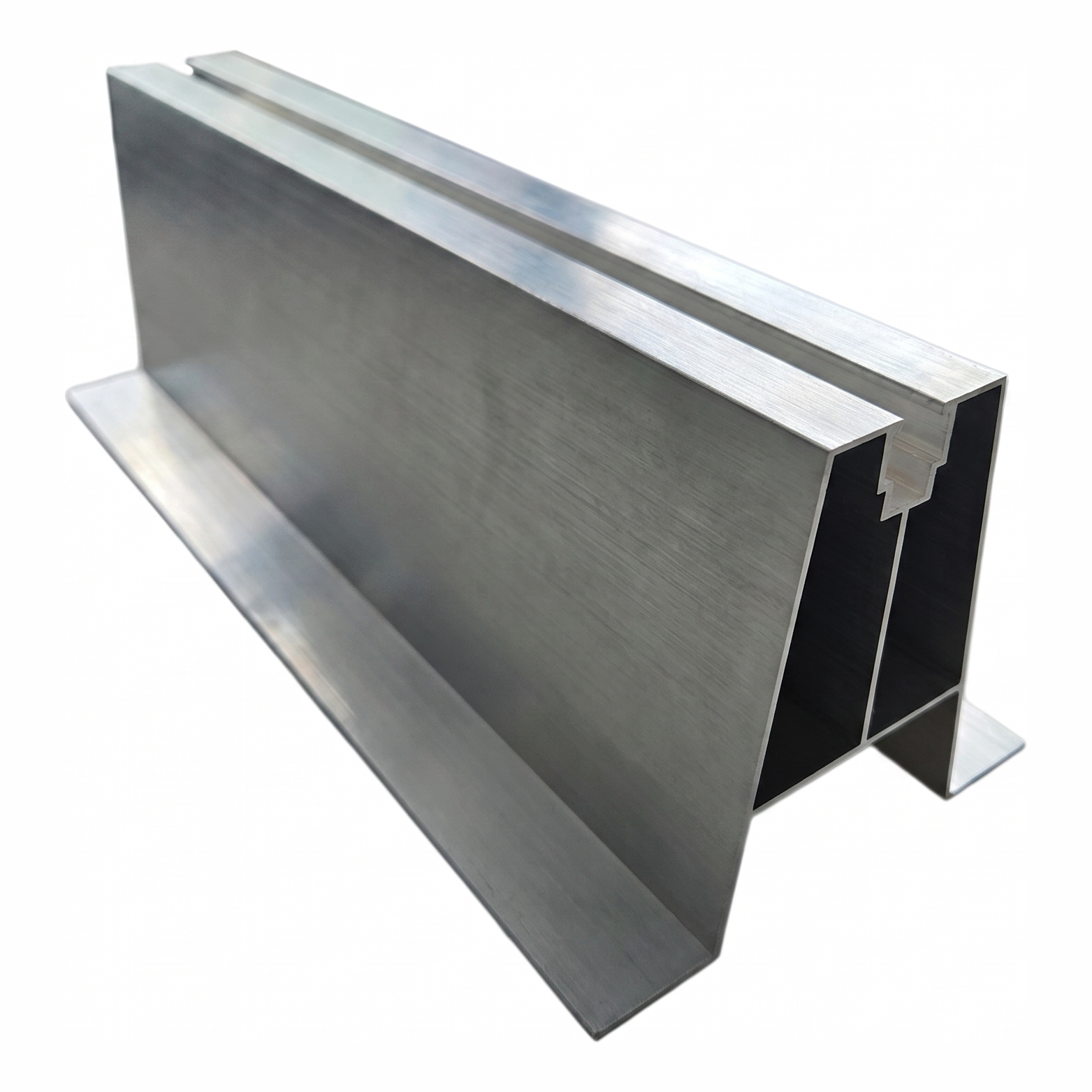

Puente trapezoidal de aluminio H100 L330 con junta EPDM 2 mm para montaje FV
Puente trapezoidal de aluminio H100 L330 es un adaptador de cubierta listo para usar, diseñado para fijar estructuras fotovoltaicas en tejados con chapa trapezoidal. Gracias a la junta de fábrica EPDM de 2 mm de grosor, el puente garantiza un ajuste hermético a la onda de la chapa, eliminando la necesidad de sellado adicional y agilizando significativamente el montaje.
El perfil está fabricado en aluminio con acabado anodizado estándar, lo que garantiza una alta resistencia a la corrosión y una durabilidad a largo plazo en condiciones exteriores. La forma trapezoidal de la sección transversal reproduce perfectamente la geometría de las chapas de cubierta más populares: el puente se apoya establemente sobre las crestas de la onda, transfiriendo las cargas de manera uniforme a la subestructura del tejado.
La parte superior del perfil está equipada con un canal de montaje con una apertura de 9 mm de ancho y 16 mm de profundidad, que permite la fijación rápida de raíles de montaje o abrazaderas mediante tornillos de gancho o tuercas en T. Esta solución permite el posicionamiento flexible de los elementos de la estructura FV sin necesidad de perforar orificios adicionales.

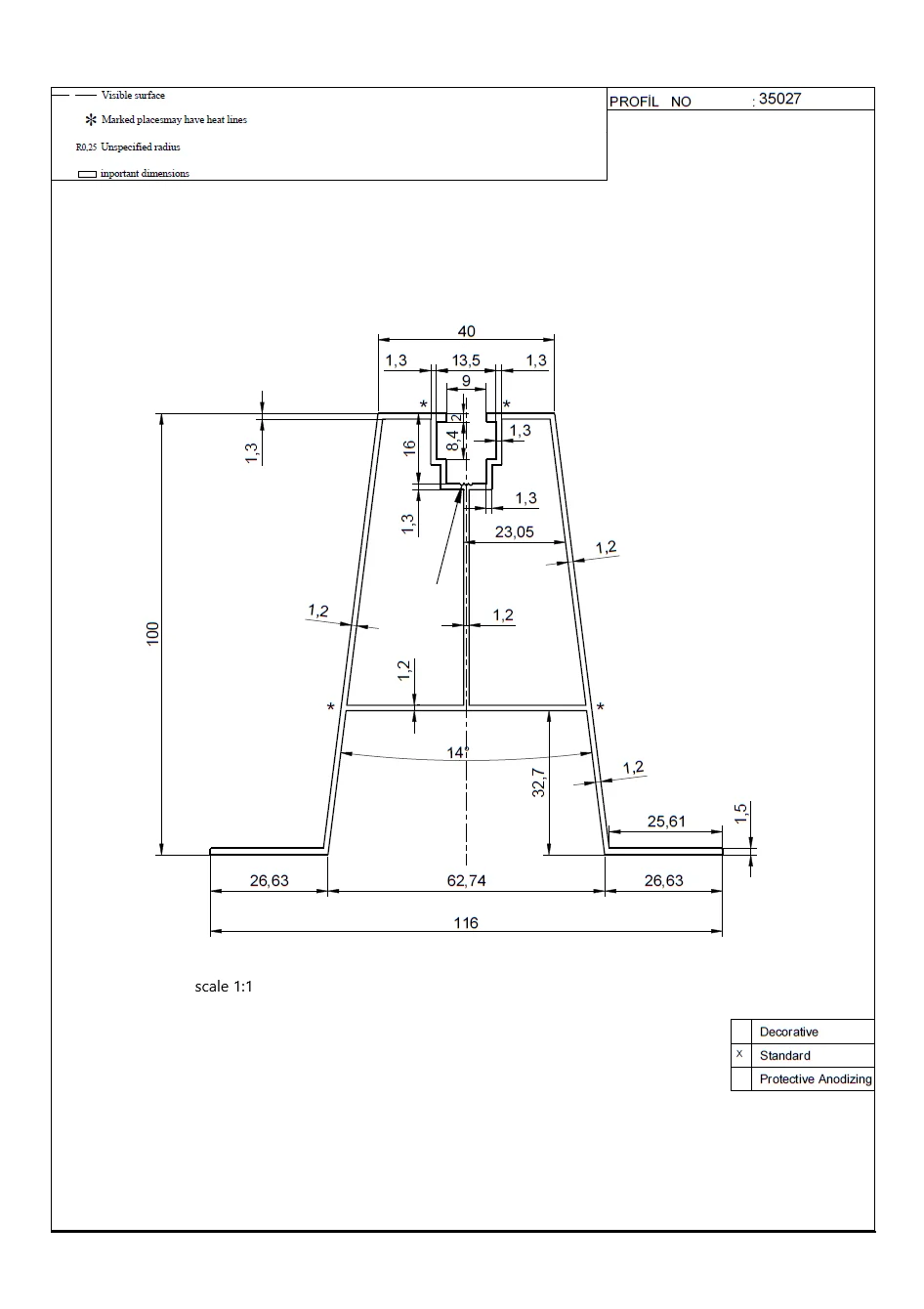

Dimensiones y geometría del perfil
- Longitud del puente: 330 mm
- Altura total: 100 mm
- Anchura total de la base: 116 mm
- Anchura de la plataforma superior: 40 mm
- Anchura interior de la base: 62,74 mm
- Anchura de los apoyos laterales: 26,63 mm (cada uno)
- Ángulo de inclinación de las paredes laterales: 14°
Canal de montaje (parte superior del perfil)
- Anchura de la abertura de entrada: 9 mm
- Anchura interior del canal: 13,5 mm
- Profundidad del canal: 16 mm
- Profundidad de la cámara inferior del canal: 8,4 mm
- Grosor del labio del canal: 2 mm
Espesores de pared y construcción
- Grosor de las paredes laterales: 1,2 mm
- Grosor del travesaño interior: 1,2 mm
- Grosor de las paredes de la plataforma superior: 1,3 mm
- Grosor del apoyo de la base: 1,5 mm
- Radio no definido: R0,25 mm
- Altura hasta el travesaño interior: 32,7 mm
Parámetros del producto
- Material del perfil: aluminio (anodizado estándar)
- Junta: EPDM 2 mm
- Peso: 0,438 kg
- Dimensiones exteriores: L 330 × H 100 mm
El puente trapezoidal es un elemento esencial que conecta la chapa de cubierta con la estructura de soporte de los paneles FV. Gracias a la junta EPDM, protege la cubierta del tejado frente a la infiltración de agua en los puntos de fijación, y la construcción de aluminio no supone una carga significativa para el tejado. La geometría universal hace que el perfil sea compatible con las chapas trapezoidales más populares utilizadas en la construcción industrial y de almacenes.
