Puente trapezoidal de aluminio H-100 con EPDM 330 mm para chapa trapezoidal

Disponibilidad: En stock (gran cantidad)

Entrega en: 24 Horas

Peso: 0.611 kg

Precio/ pzas: 5,76 € 5.76

incl. 21% IMPUESTOS, excl. gastos de envío

Precio neto/ pzas: (4,76 €)

excl. 21% IMPUESTOS, excl. gastos de envío

* Opciones de envasado:

Pieza
Paquete: 50 piezas
Paquete: 500 piezas
Paquete: 1000 piezas

cantidad pzas

Total:

producto no disponible

añadir a la lista de deseos

* - Campo obligatorio

Valoración:

Proveedor: -

Código de producto: PV-02-05

recomendar a un amigo

Descripción

Puente trapezoidal de aluminio H-100 con EPDM 330 mm para chapa trapezoidal

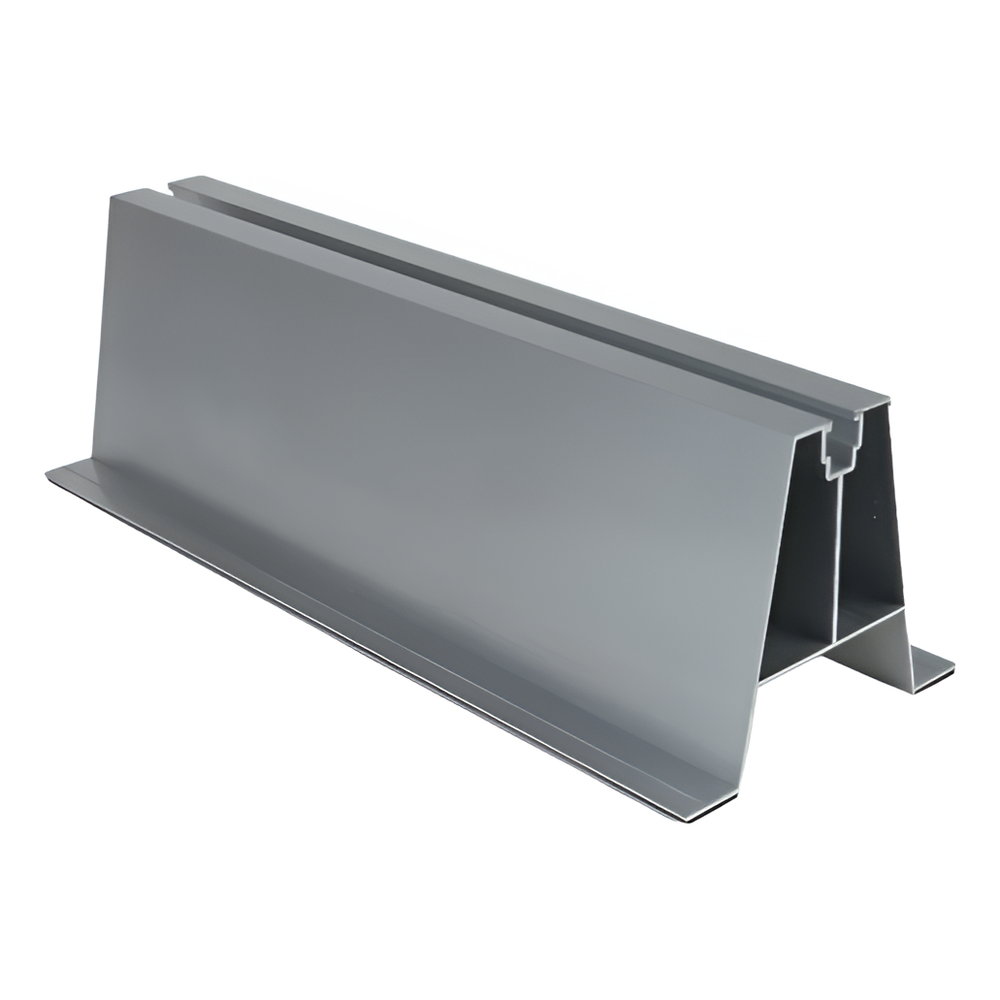

Puente trapezoidal de aluminio H-100 con canal de montaje y junta EPDM — vista en perspectiva

El puente trapezoidal H-100 con junta EPDM es un perfil de montaje de aluminio diseñado para la fijación directa de paneles fotovoltaicos en tejados cubiertos con chapa trapezoidal. El perfil, con una altura de 100 mm, proporciona el espacio suficiente entre el módulo y la superficie del tejado, lo que permite que el aire circule libremente bajo el panel, favoreciendo su enfriamiento natural y su aislamiento de la cubierta calentada. El puente está fabricado en aleación de aluminio 6060, que combina una buena resistencia mecánica con una alta resistencia a la corrosión y a los agentes atmosféricos. El canal de montaje superior permite fijar las abrazaderas centrales y finales mediante tornillos con cabeza hexagonal y tuercas cuadradas, sin necesidad de adaptadores adicionales. Los orificios para los tornillos de montaje se realizan directamente en el tejado, lo que permite ajustar con precisión la separación al perfil específico de la chapa trapezoidal.

Ventajas clave para el instalador

Una altura de 100 mm garantiza el libre flujo de aire bajo el módulo y un enfriamiento eficaz de los paneles

La junta EPDM incluida asegura un ajuste hermético a la chapa trapezoidal y protege la cubierta del tejado frente a daños mecánicos

El aluminio 6060 es apto para anodizado, lo que proporciona una protección anticorrosiva adicional y un acabado estético

Canal de montaje universal compatible con abrazaderas centrales y finales

Orificios de montaje perforados in situ — total flexibilidad de ajuste a la separación de los trapecios

Vídeo que presenta el puente trapezoidal de aluminio para el montaje de paneles PV en chapas trapezoidales

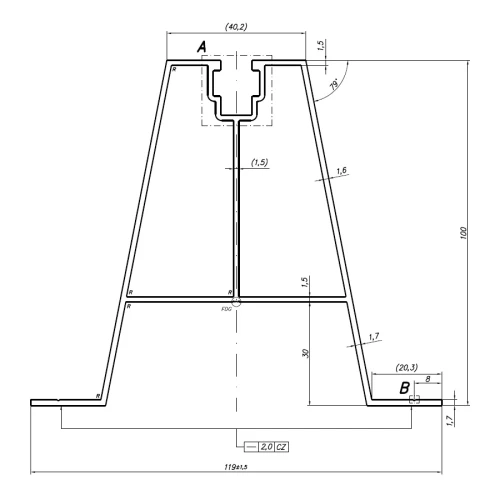

Dibujo técnico de la sección del puente trapezoidal H-100 — base 119 mm, altura 100 mm, canal superior 40,2 mm

Dimensiones

Sección (ancho de base × altura)	119 × 100 mm
Longitud	330 mm
Anchura del canal de montaje	40,2 mm
Espesor de pared	1,5–2,0 mm
Masa por metro	1,199 kg/m
Masa por unidad (330 mm)	0,611 kg

Material y acabado

Material / aleación	aluminio 6060
Junta EPDM	incluida
Acabado de superficie	aluminio en bruto (posibilidad de anodizado)

Montaje y compatibilidad

Canal de montaje / tipo de ranura	canal superior tipo T
Tornillos compatibles	tornillos con cabeza hexagonal + tuercas cuadradas
Tipo de tejado / superficie	tejados de chapa trapezoidal
Método de fijación	abrazaderas centrales y finales, orificios perforados in situ
