Puente trapezoidal de aluminio H-30 con EPDM 330 mm – fijación FV para chapa trapezoidal
producto no disponible
añadir a la lista de deseos
5
Descripción

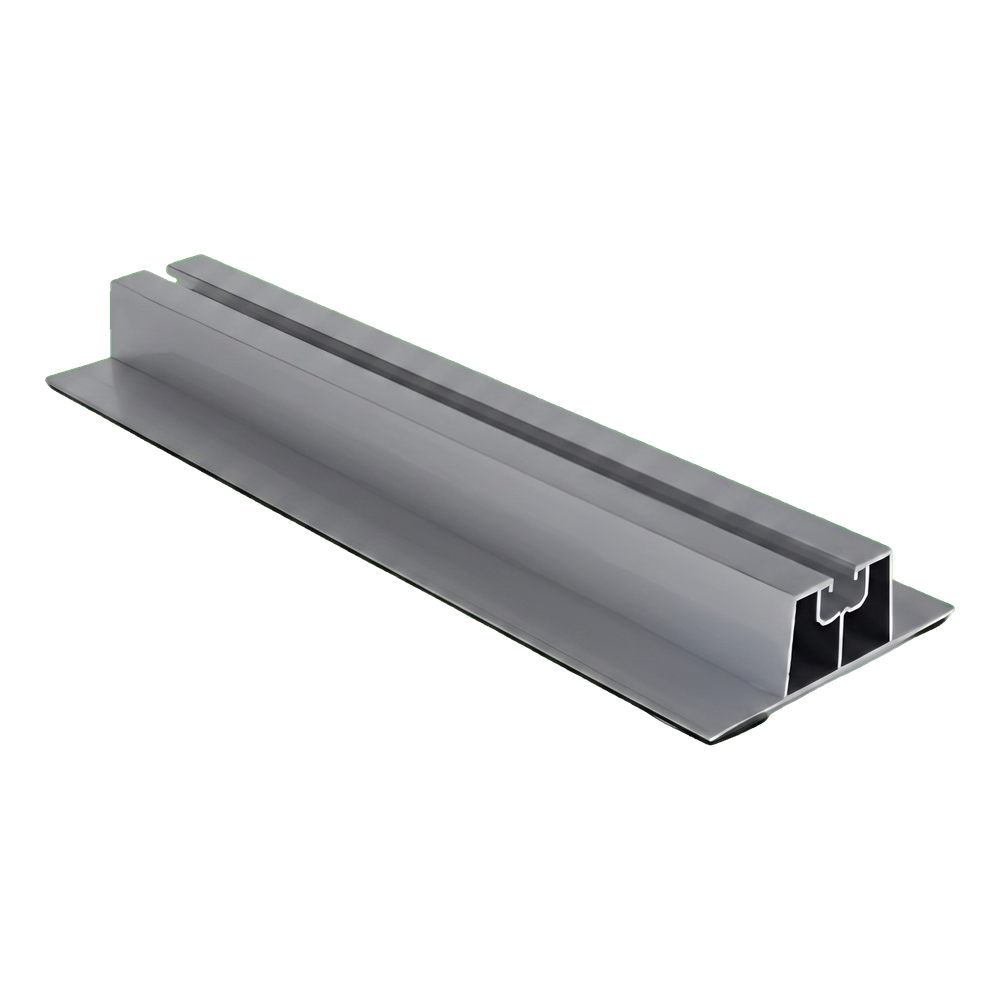

Puente trapezoidal de aluminio H-30 con EPDM 330 mm – fijación FV para chapa trapezoidal
El puente trapezoidal de aluminio H-30 con junta EPDM es un elemento constructivo dedicado para la fijación directa de paneles fotovoltaicos sobre tejados cubiertos con chapa trapezoidal. El perfil de 30 mm de altura garantiza una circulación libre de aire bajo el módulo, permitiendo su enfriamiento natural y su separación de la superficie caliente del tejado, lo que se traduce en un mayor rendimiento de la instalación durante los meses cálidos. El puente es compatible con las abrazaderas centrales y finales, que se fijan al canal superior del perfil mediante taco deslizante, inserto roscado o tornillo de cabeza martillo. Los orificios para los tornillos de fijación del perfil a la chapa trapezoidal se realizan directamente en el tejado durante el montaje, lo que permite ajustar con precisión la separación al perfil concreto de la chapa. El perfil, fabricado en aleación de aluminio 6060, combina un peso reducido con una alta resistencia a la corrosión y a los agentes atmosféricos.
Ventajas clave para el instalador
- Montaje directo sobre chapa trapezoidal — elimina la necesidad de soportes adicionales
- La junta EPDM en la base del perfil garantiza una adherencia estanca a la chapa y protege la cubierta del tejado en el punto de fijación
- La altura de 30 mm garantiza la ventilación de los módulos FV
- El aluminio 6060 es apto para anodizado, lo que aporta una protección adicional de la superficie
- Orificios perforados in situ — adaptación a cualquier separación de las ondas de la chapa trapezoidal
La sección del perfil muestra una construcción trapezoidal con una base ancha de 100 mm que se estrecha hasta un canal de montaje de 40 mm en la parte superior. El espesor de pared de 1,5 mm, junto con un espesor de la placa base de 2,5 mm, garantiza una rigidez adecuada manteniendo un peso total reducido. La forma del perfil reproduce la geometría de las chapas trapezoidales habituales, asegurando una adherencia estable a la superficie.
