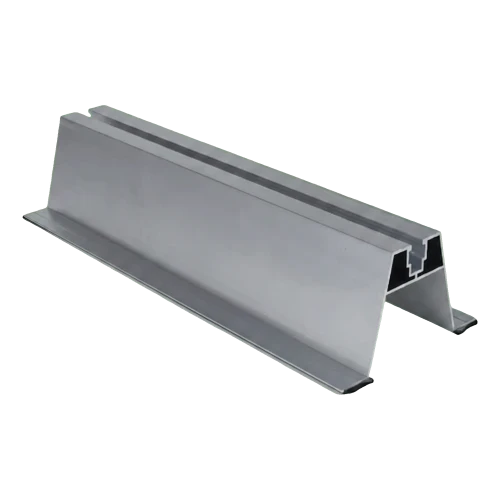

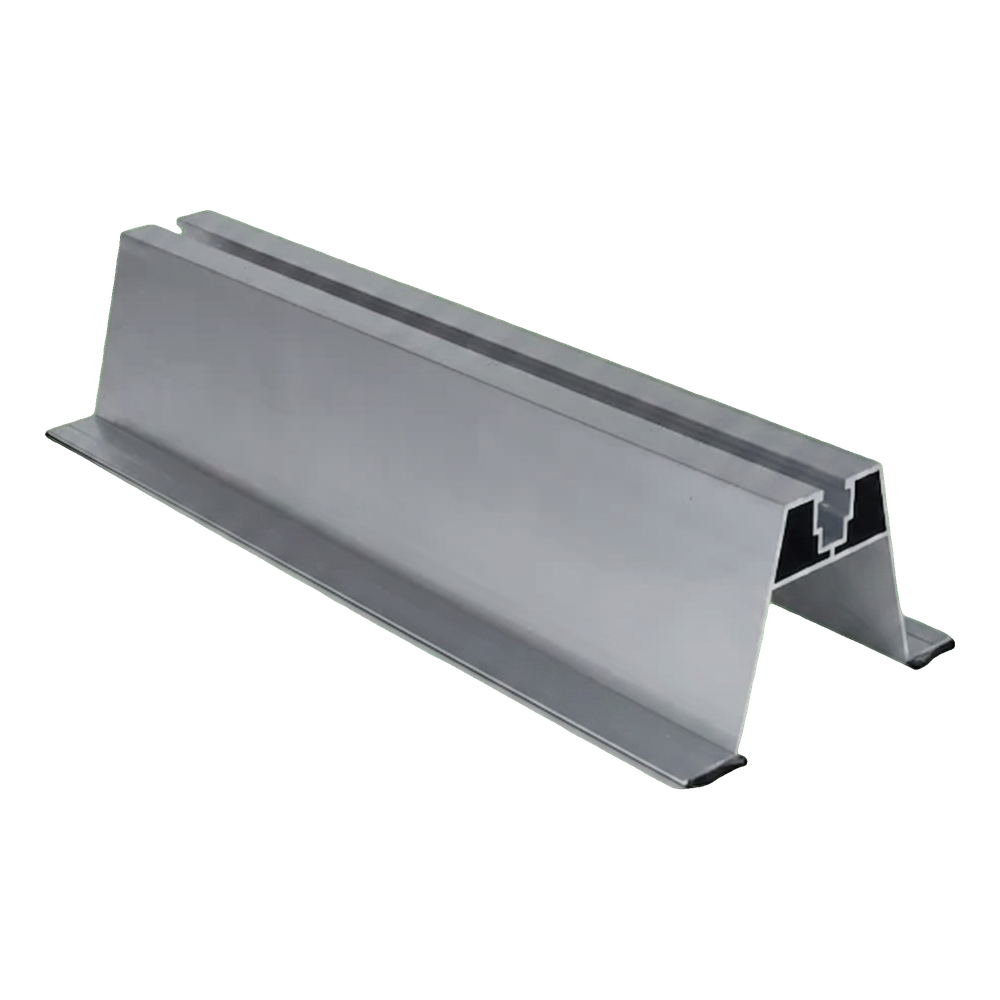

Puente trapezoidal de aluminio H-70 con EPDM 330 mm – tipo 2 para chapa trapezoidal
El puente trapezoidal H-70 con EPDM es un perfil de montaje de aluminio destinado a la fijación directa de paneles fotovoltaicos en tejados cubiertos con chapa trapezoidal. La variante tipo 2 está dedicada a conexiones de tejado más altas: la altura del perfil garantiza un flujo de aire libre bajo los módulos, permitiendo su enfriamiento natural y su separación de la superficie calentada del tejado. El perfil está equipado con un canal de montaje superior, en el que se fijan las grapas centrales y finales mediante tornillos de cabeza hexagonal y tuercas cuadradas. En las bases del perfil se colocan juntas de EPDM, que amortiguan las vibraciones, protegen el revestimiento de la chapa contra arañazos y sellan el punto de contacto con la cubierta del tejado. Los orificios para los tornillos de fijación a la chapa se realizan en la obra, lo que permite al instalador adaptar la separación de los orificios a la separación de las crestas del perfil trapezoidal.
Ventajas para el equipo de montaje
- La altura de 70 mm separa el módulo del tejado, mejorando la ventilación y reduciendo la temperatura de funcionamiento de los paneles
- La junta de EPDM en las bases protege el revestimiento de la chapa y mejora la adherencia del perfil
- Canal de montaje compatible con grapas centrales y finales: sistema de fijación universal
- Orificios de montaje realizados in situ, lo que permite adaptar el puente a cualquier perfil trapezoidal
- Aluminio 6060 resistente a la corrosión: funcionamiento sin mantenimiento durante toda la vida útil de la instalación

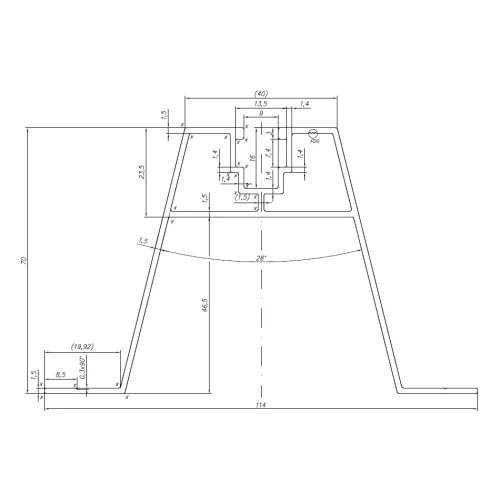

El dibujo de la sección muestra la forma trapezoidal del perfil con una base ancha y un canal de montaje en la parte superior. El detalle en la esquina inferior izquierda muestra la sección de la junta de EPDM colocada en la base del perfil. Encontrará todas las dimensiones de la sección en la ficha de especificaciones a continuación.
