Puente trapezoidal de aluminio H-70 con EPDM 400 mm – montaje FV sobre chapa trapezoidal

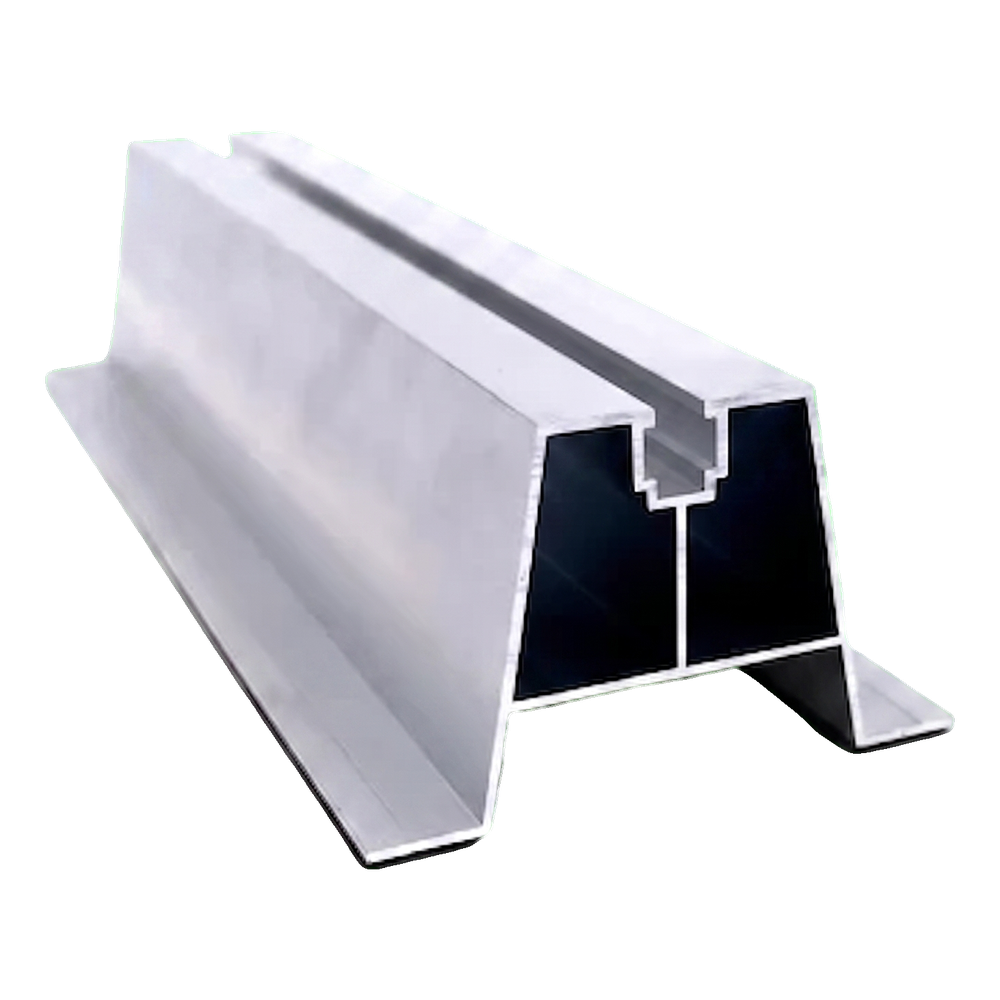

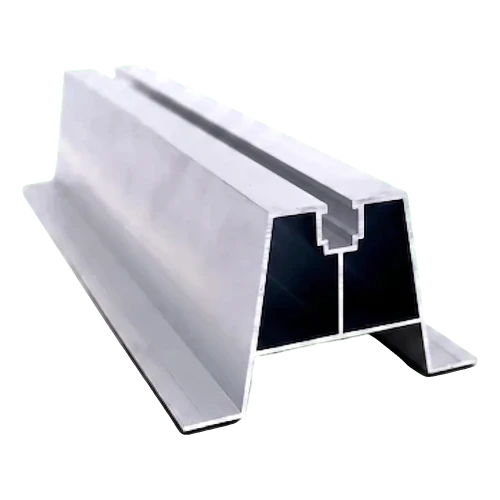

El puente trapezoidal H-70 con junta EPDM es un perfil puente de aluminio diseñado para el montaje directo de paneles fotovoltaicos en tejados cubiertos con chapa trapezoidal. La altura del perfil garantiza una distancia adecuada entre el módulo y la superficie del tejado, permitiendo la libre circulación del aire bajo el panel. La ventilación natural favorece el enfriamiento de los módulos, lo que se traduce directamente en el mantenimiento de su rendimiento en días calurosos. El perfil está fabricado en aleación de aluminio 6060, que se caracteriza por una alta resistencia a la corrosión y una buena resistencia mecánica. La parte inferior del puente está equipada con una junta EPDM, que protege la cubierta del tejado frente a daños y garantiza una adherencia estanca a la chapa trapezoidal. El carril superior con canal de montaje permite una fijación rápida de las pinzas centrales y finales mediante tornillos con cabeza hexagonal interior y tuercas cuadradas, sin necesidad de herramientas especializadas.
Ventajas del perfil puente H-70
- El perfil de construcción elevada proporciona un espacio de ventilación entre el panel y el tejado, favoreciendo el enfriamiento natural de los módulos

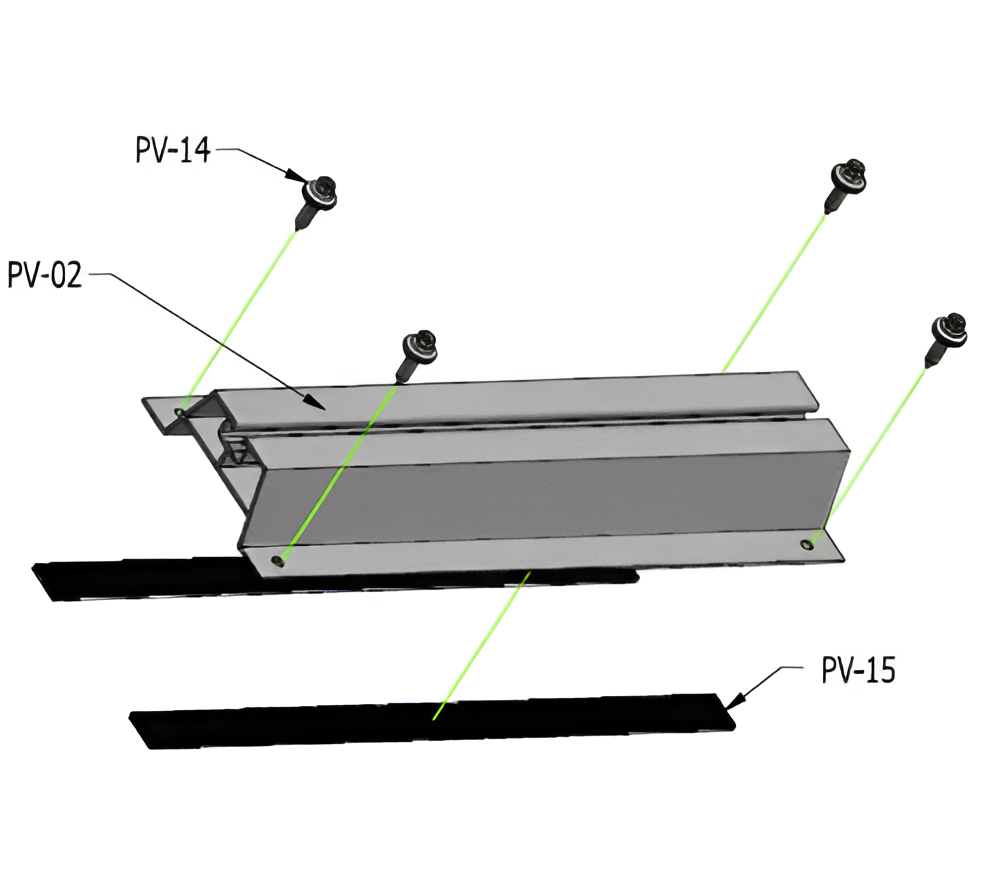

- La junta EPDM en las bases del perfil protege la chapa trapezoidal de arañazos y elimina el contacto galvánico entre el aluminio y el acero de la cubierta
- El aluminio 6060 es apto para el anodizado, lo que permite obtener una protección anticorrosiva adicional y un acabado estético

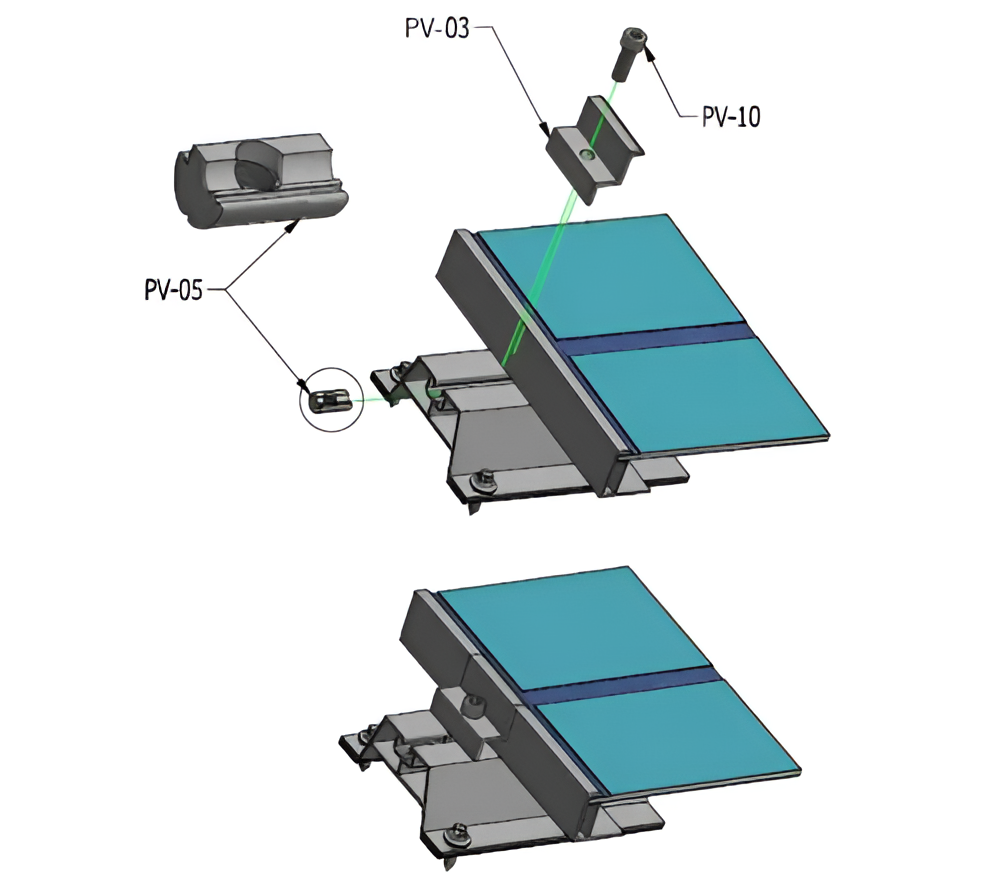

- El canal de montaje universal en el carril superior es compatible con pinzas centrales y finales de los sistemas FV estándar

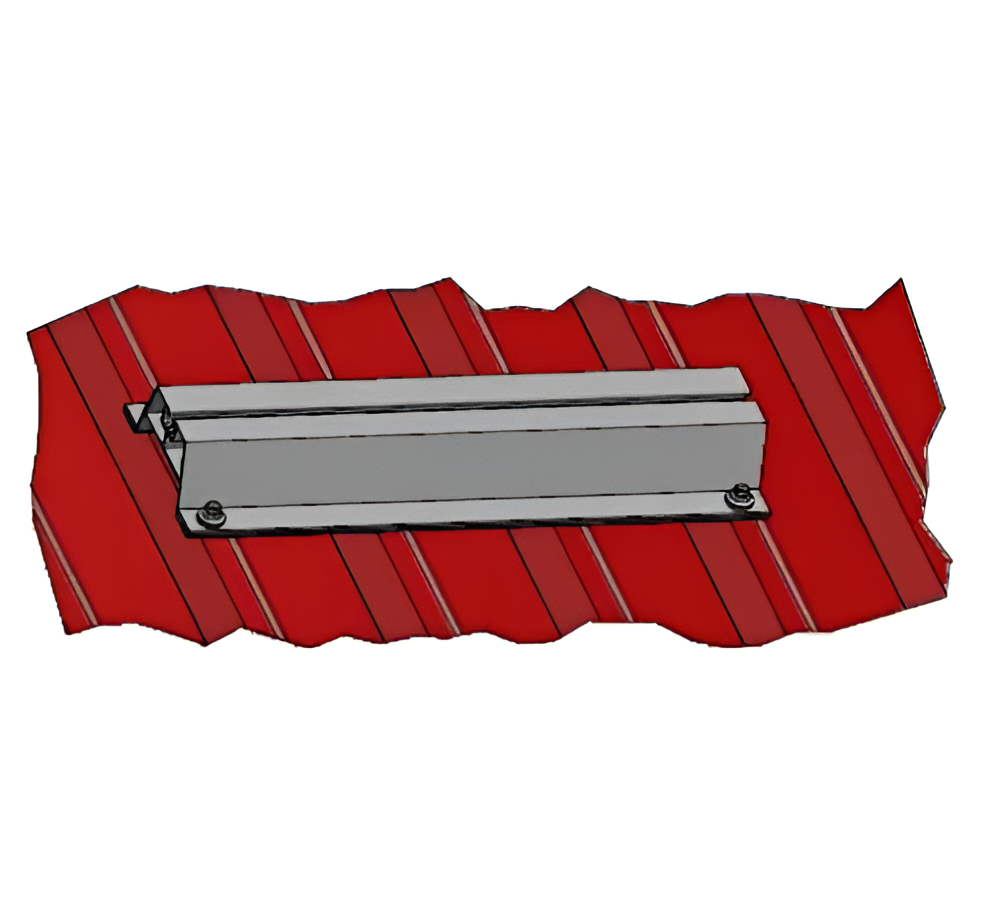

- Los orificios de montaje se realizan in situ durante la instalación, lo que permite ajustar con precisión la separación al perfil concreto de la chapa
El dibujo técnico muestra la sección transversal completa del perfil con las dimensiones de los elementos estructurales clave marcadas. Se aprecia la característica forma trapezoidal de las patas, el canal de montaje central en el carril superior y la ranura para insertar las tuercas cuadradas. Encontrará las dimensiones detalladas del perfil en la ficha Dimensiones a continuación.
