Puente trapezoidal de aluminio PV con EPDM H70 L330 para chapa trapezoidal
producto no disponible
añadir a la lista de deseos
0
Descripción

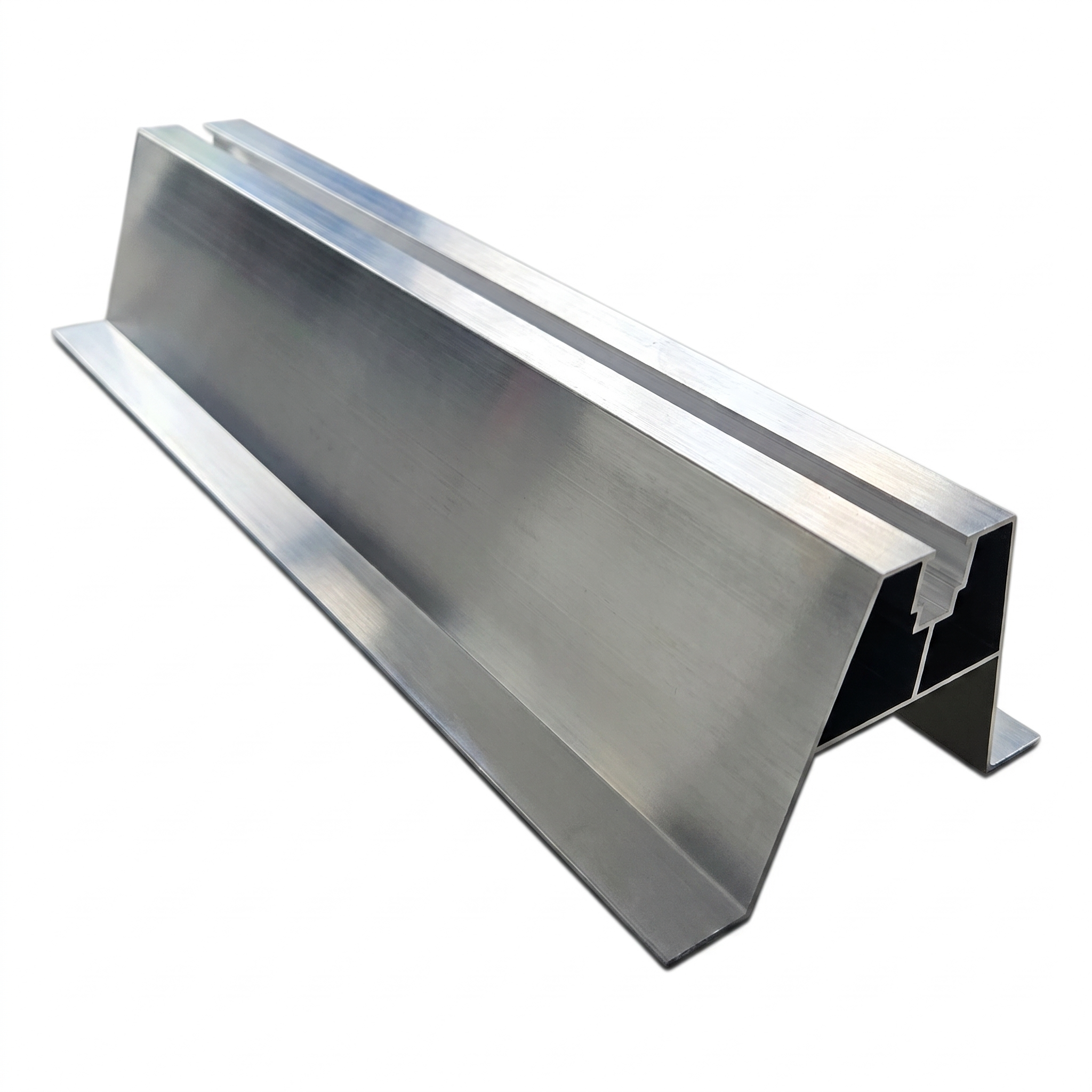

Puente trapezoidal de aluminio PV con EPDM H70 L330 para chapa trapezoidal
Puente trapezoidal de aluminio H70 L330 es un resistente perfil de montaje diseñado para instalaciones fotovoltaicas en cubiertas con chapa trapezoidal. Gracias a la junta EPDM de 2 mm de espesor, garantiza un asiento hermético y estable sobre el soporte, eliminando el riesgo de microvibraciones y daños en el revestimiento de la chapa. El elemento prefabricado reduce el tiempo de instalación y asegura la repetibilidad en cualquier cubierta.
El perfil está fabricado en aluminio con acabado Standard (anodizado de protección). La construcción de sección trapezoidal con canal guía central permite una fijación segura mediante tornillo o autorroscante y garantiza una alta capacidad de carga con un peso propio reducido de tan solo 0,357 kg.
Aplicaciones
- Montaje de carriles de montaje FV en cubiertas de chapa trapezoidal
- Compensación del perfil trapezoidal – el puente distribuye uniformemente la presión sobre las ondas de la chapa
- Compatibilidad con tornillos autorroscantes o tornillos con arandela EPDM
Parámetros del producto
- Longitud: 330 mm
- Altura: 70 mm
- Material del perfil: aluminio
- Acabado: Standard (anodizado de protección)
- Junta: EPDM 2 mm
- Peso: 0,357 kg
Dimensiones y parámetros técnicos
- Longitud (L): 330 mm
- Altura (H): 63 mm (dimensión del perfil: 70 mm según el dibujo de sección)
- Anchura de la parte superior: 40 mm
- Anchura de las alas de la base: 26,63 mm (izquierda y derecha)
- Separación interior de las alas: 62,74 mm
- Ángulo de las paredes inclinadas: 14°
- Espesor de las paredes: 1,2–1,5 mm
- Espesor de la pared superior: 1,3 mm
- Canal guía – anchura de apertura: 9 mm, profundidad: 16 mm
- Radios no especificados: R0,25
La sección trapezoidal diseñada con precisión, con travesaño interior de refuerzo y canal guía central, garantiza la rigidez del perfil y el fácil posicionamiento de los elementos de fijación mecánica.
