Soporte puntual vidrio 8-16,76mm fi 48/26/M10x38 con allen AISI304 satinado sistema plano
producto no disponible
añadir a la lista de deseos
Descripción

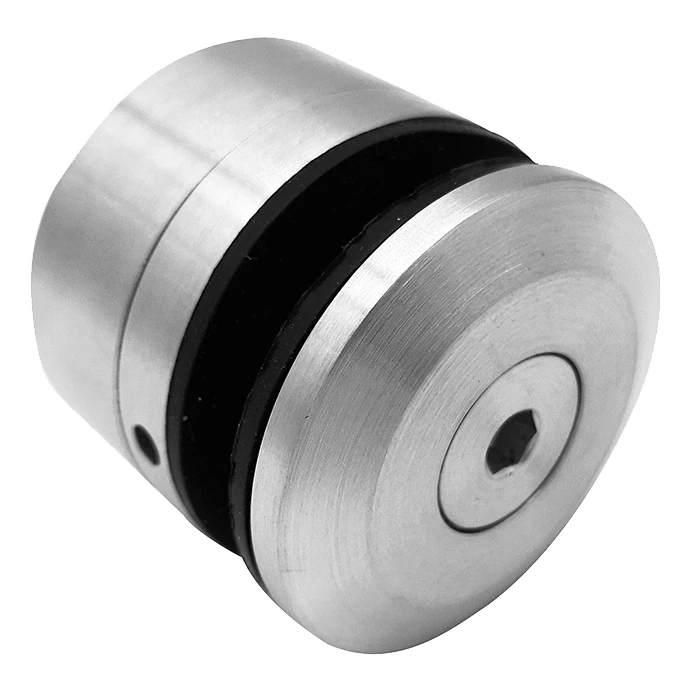

Soporte puntual para vidrio fi 48 mm AISI 304 satinado – sistema plano
Soporte puntual redondo fi 48 mm para fijación de vidrio en barandillas de acero inoxidable — diseñado para montaje en superficies planas. Fabricado en acero inoxidable AISI 304 con acabado satinado, lo que garantiza alta resistencia a la corrosión y un aspecto estético y discreto. El soporte admite cristales de espesor desde 8 hasta 16,76 mm, por lo que es adecuado tanto para barandillas con vidrios templados como laminados.
Construcción y montaje
El soporte tiene una construcción de dos piezas con juntas de goma que protegen el vidrio de daños mecánicos y proporcionan una fijación estable y sin holguras. El montaje se realiza con allen, lo que facilita el apriete preciso y permite una instalación rápida sin herramientas especializadas. El elemento de fijación está equipado con rosca M10, que sirve para la conexión con el anclaje instalado en la estructura portante. El orificio ovalado central de dimensiones 21,5 × 12 mm permite regular la posición del soporte durante el montaje, lo que es especialmente útil para alinear las láminas de vidrio en vertical.
Dimensiones y especificación técnica
- Diámetro exterior: fi 48 mm
- Rosca de fijación: M10
- Longitud del vástago roscado: 38 mm
- Espesor del vidrio: 8–16,76 mm
- Orificio requerido en el vidrio: fi 20 mm
- Orificio ovalado (regulación): 21,5 × 12 mm
- Espesor de la base: 3 mm
- Profundidad de la parte cilíndrica: 10 mm
- Profundidad del escalón interior: 5 mm
- Material: acero inoxidable AISI 304
- Acabado superficial: satinado
- Sistema de montaje: plano (flat)
- Peso: 0,42 kg
- Volumen: 281,25 cm³
Aplicación
El soporte está destinado principalmente a barandillas de vidrio montadas en superficies planas — postes, paredes, perfiles de acero. Gracias al rango universal de espesor de vidrio (8–16,76 mm) se puede usar con vidrios templados de una sola capa y multicapa laminados (ej. 2×8,38 mm = 16,76 mm). El acabado satinado armoniza con otros elementos de barandillas de acero inoxidable cepillado, manteniendo un aspecto coherente de toda la instalación.
Datos técnicos
| Material | AISI 304 |
| Acabado | Satinado |
| Sistema de montaje | Plano |
| Espesor del vidrio [mm] | 8-16,76 |
