Soporte vertical para vidrio 12-17,52 mm spigot fi 48 mm H=182 mm AISI 304 satinado
producto no disponible
añadir a la lista de deseos
Descripción

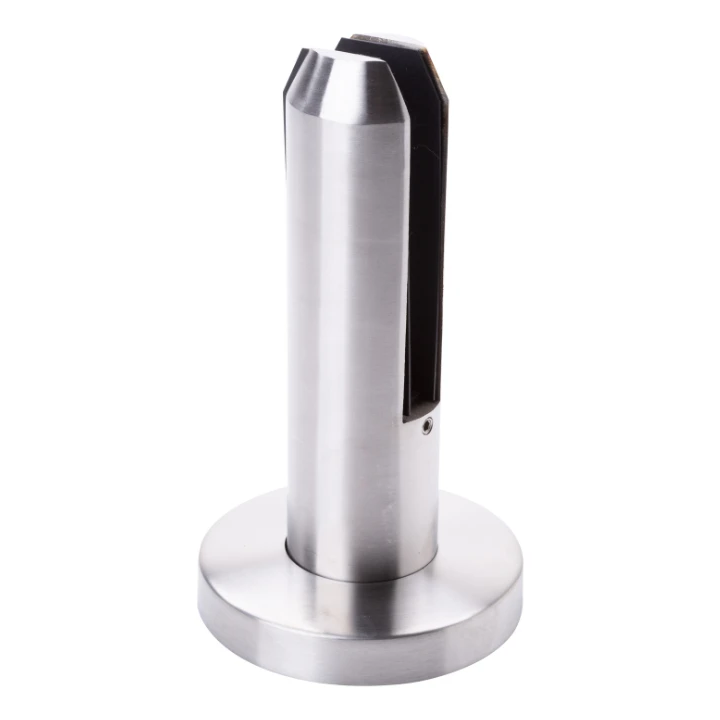

Soporte de vidrio tipo spigot redondo ø48 mm acero inoxidable AISI 304 satinado
Soporte vertical de vidrio tipo spigot con base redonda — elemento fiable para la fijación de barandillas y paneles de vidrio. Fabricado en acero inoxidable AISI 304 con acabado satinado, garantiza durabilidad y resistencia a la corrosión tanto en interiores como en exteriores. El soporte se fija directamente al sustrato mediante tornillos y asegura la estabilidad y seguridad de toda la estructura de vidrio.
Características principales del producto
- Material: acero inoxidable AISI 304 — alta resistencia a la corrosión
- Acabado superficial: satinado — aspecto mate y estético
- Compatibilidad con vidrio de espesor: de 12 a 17,52 mm
- Altura total (H): 182 mm
- Diámetro del cuerpo: ø48 mm
- Método de montaje: atornillado al sustrato (se recomiendan tornillos DIN 7991 con rosca M8)
- Incluye: embellecedor que cubre la fijación
- Peso: 1,2 kg
Construcción y montaje

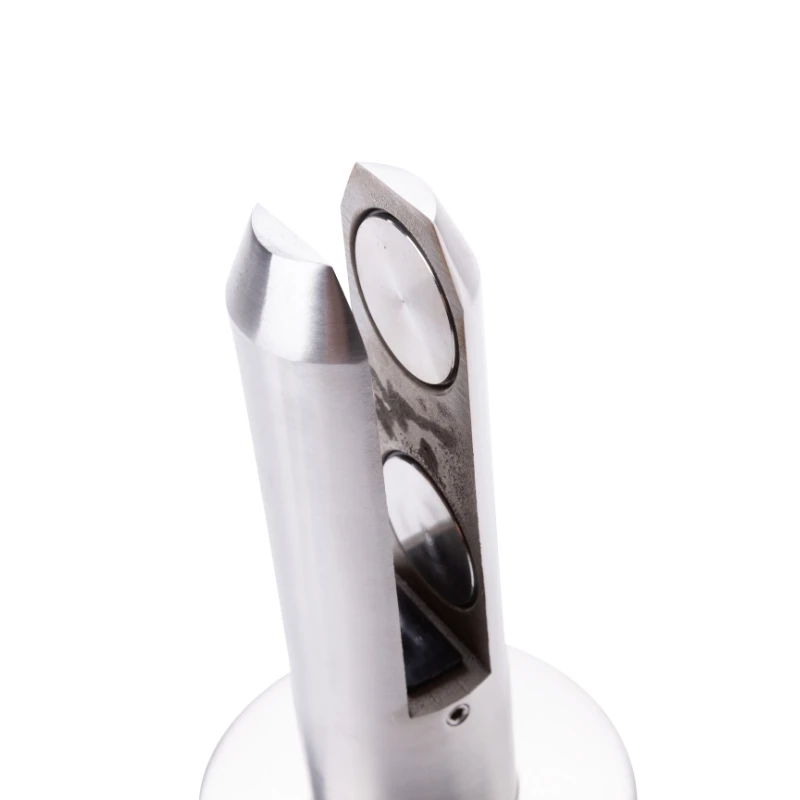

La parte superior del soporte cuenta con un vástago ranurado con dos mordazas de apriete entre las que se aloja la hoja de vidrio. En el interior de la ranura se colocan juntas de goma que sujetan firmemente el vidrio y lo protegen contra arañazos. Gracias a ello, la estructura transmite eficazmente las cargas y garantiza la seguridad en el uso.

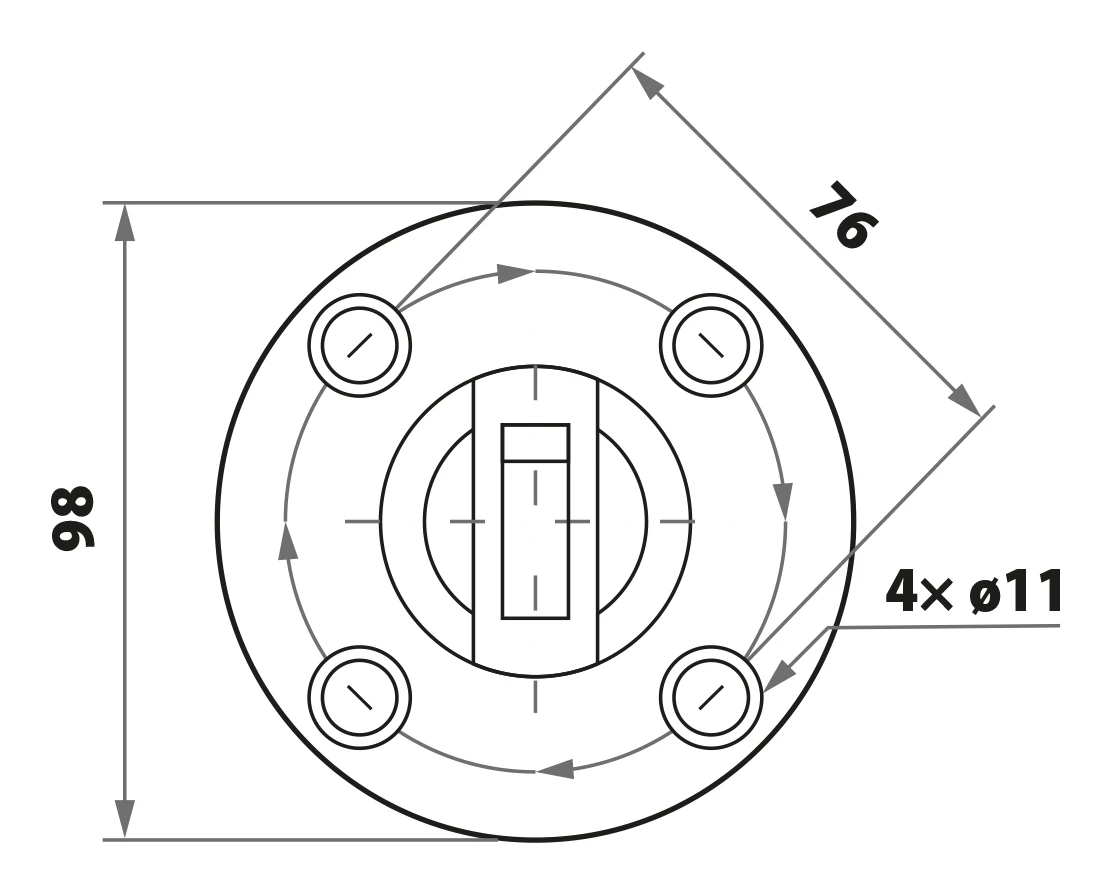

La base de montaje redonda dispone de 4 orificios de montaje de ø11 mm distribuidos en un círculo con una separación de 76 mm, lo que permite un atornillado firme y simétrico al sustrato. El embellecedor incluido en el conjunto cubre las cabezas de los tornillos, proporcionando un acabado elegante y cuidado.

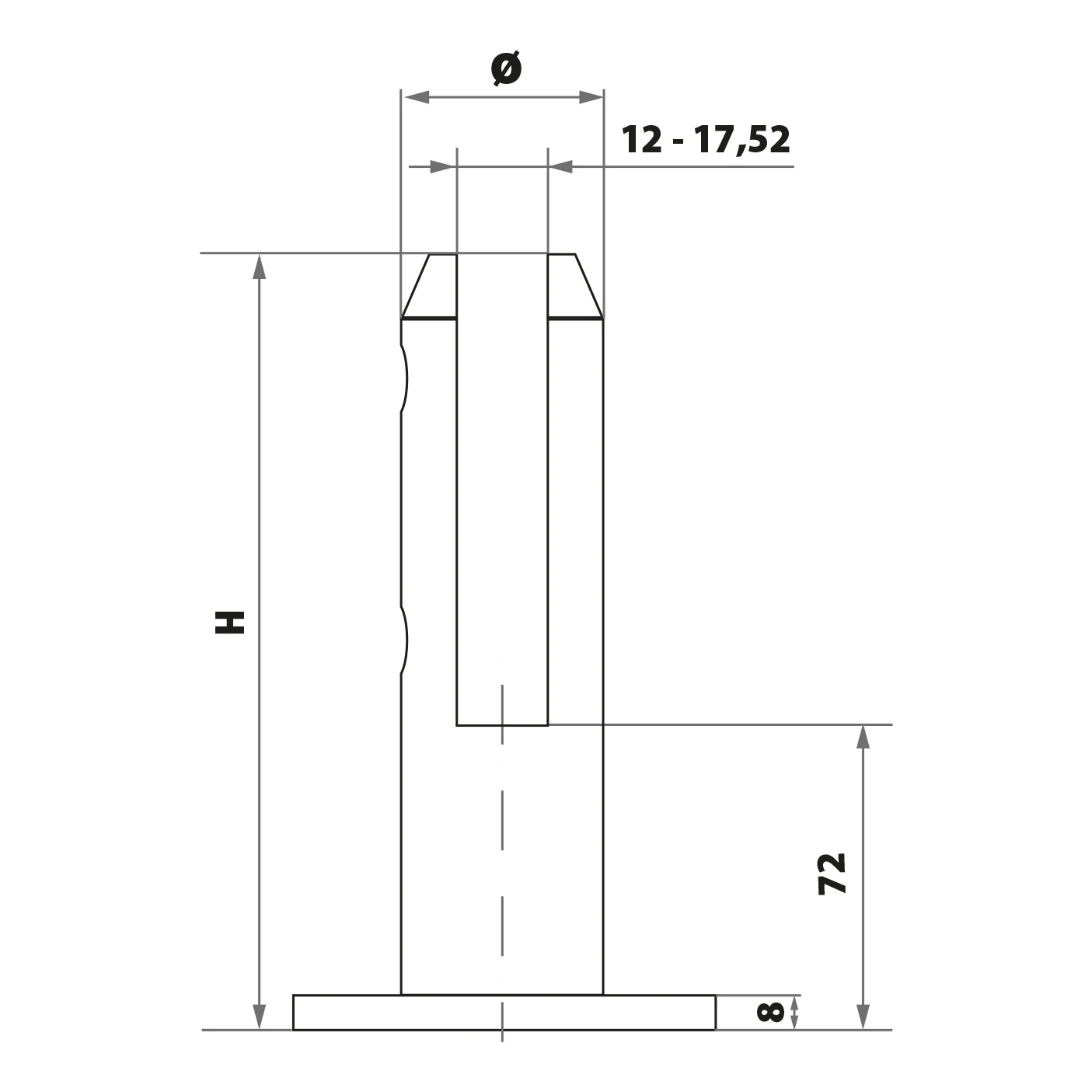

Dimensiones y especificación técnica
- Altura total (H): 182 mm
- Diámetro del cuerpo (ø): 48 mm
- Diámetro de la base: ø98 mm
- Grosor de la base: 8 mm
- Separación entre orificios de montaje (PCD): 76 mm
- Número de orificios de montaje: 4 × ø11 mm
- Profundidad de inserción del vidrio: 72 mm (desde el borde inferior de la base hasta el fondo de la ranura)
- Rango de espesor de vidrio: 12 – 17,52 mm
- Tipo de tornillo recomendado: DIN 7991, rosca M8
Juntas incluidas en el conjunto
El soporte se suministra con dos juntas de goma (insertos) que se colocan a ambos lados de la hoja de vidrio en el interior de la ranura de apriete. Las juntas amortiguan la presión de las mordazas sobre el vidrio, previenen su rotura y eliminan holguras. Gracias a su perfil universal, el soporte admite vidrio de un espesor desde 12 mm (templado simple) hasta 17,52 mm (laminado VSG). Esto permite utilizar el soporte tanto en barandillas interiores como exteriores.
Datos técnicos
| Material | AISI 304 |
| Acabado | Satinado |
| Sistema de montaje | 48,3 mm |
| Espesor del vidrio [mm] | 12-17,52 |
