Puente trapezoidal de aluminio H-40 con EPDM 330 mm – fijación PV para chapa trapezoidal

El puente trapezoidal H-40 con junta EPDM es un perfil puente de aluminio diseñado para la fijación directa de módulos fotovoltaicos en tejados cubiertos con chapa trapezoidal. Fabricado en aleación de aluminio 6060, el perfil combina una alta resistencia a la corrosión con una buena resistencia mecánica, lo que se traduce en la durabilidad de la instalación durante toda su vida útil. El perfil se coloca sobre la cresta de la onda de la chapa trapezoidal, y su altura garantiza un flujo de aire libre bajo el panel: la refrigeración natural de los módulos mejora su rendimiento y separa el panel de la superficie caliente del tejado. El canal de montaje superior permite la fijación de las abrazaderas centrales y finales mediante tornillos con cabeza hexagonal hueca y tuercas cuadradas, lo que ofrece al equipo instalador flexibilidad en el posicionamiento de los módulos.

Ventajas clave para el instalador

Montaje en tejado de chapa trapezoidal

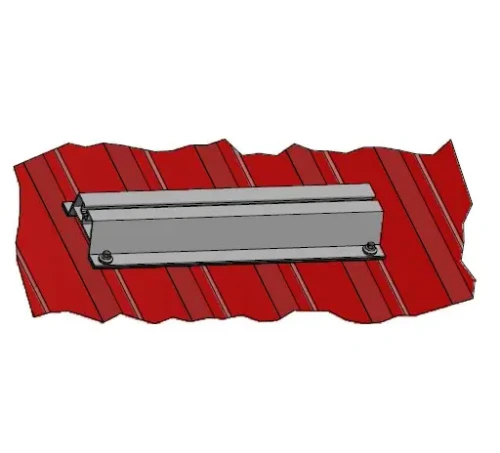

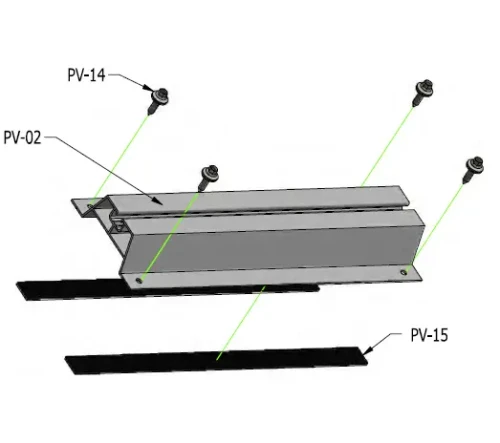

El puente trapezoidal se coloca directamente sobre la cresta de la onda de la chapa trapezoidal. La junta EPDM garantiza una adherencia estanca del perfil a la superficie y protege la chapa frente a daños en el punto de fijación. Los orificios para los tornillos que fijan el perfil a la estructura del tejado se realizan en obra, lo que permite al instalador ajustar la separación al perfil concreto de la chapa. Los paneles fotovoltaicos se fijan al canal superior del puente mediante abrazaderas centrales o finales.

Compatibilidad con el sistema de abrazaderas

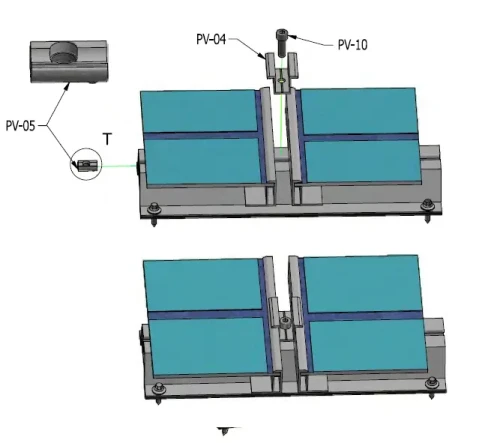

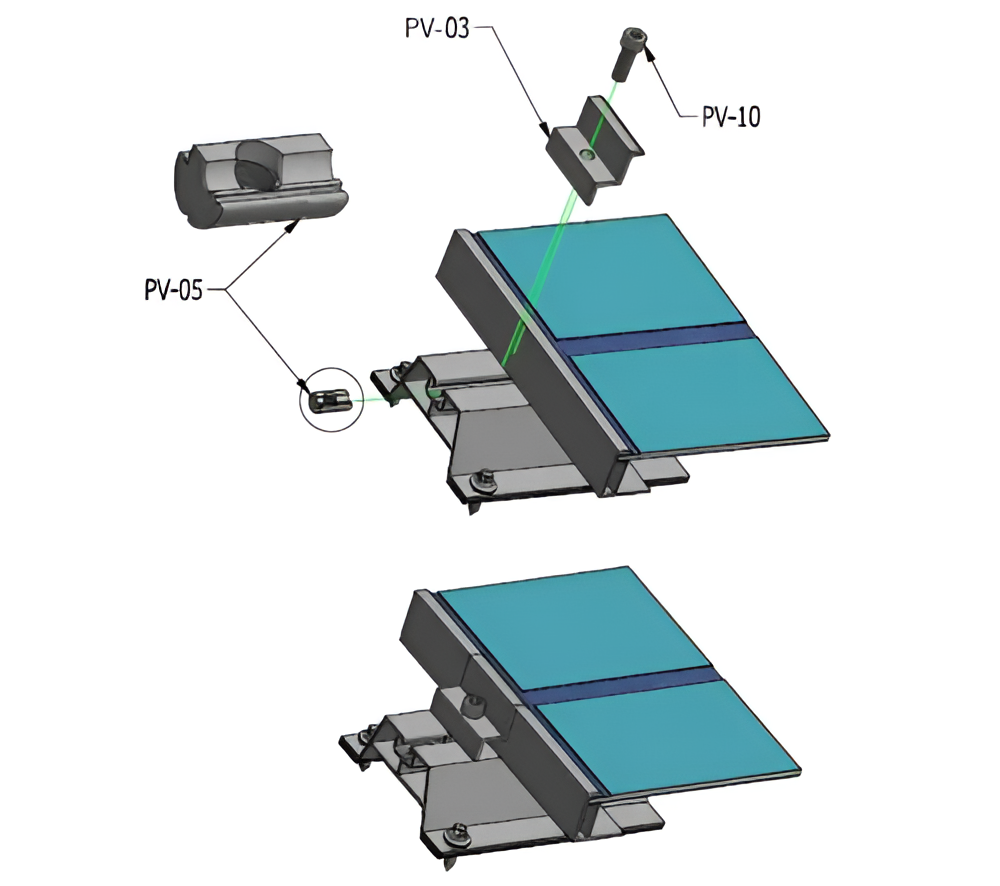

El perfil es compatible con una amplia gama de accesorios de montaje. Las abrazaderas centrales y finales se colocan en el canal superior del riel, y las tuercas cuadradas con cabeza hexagonal las bloquean en la posición deseada. Los siguientes esquemas muestran configuraciones de ejemplo con abrazaderas finales y centrales.

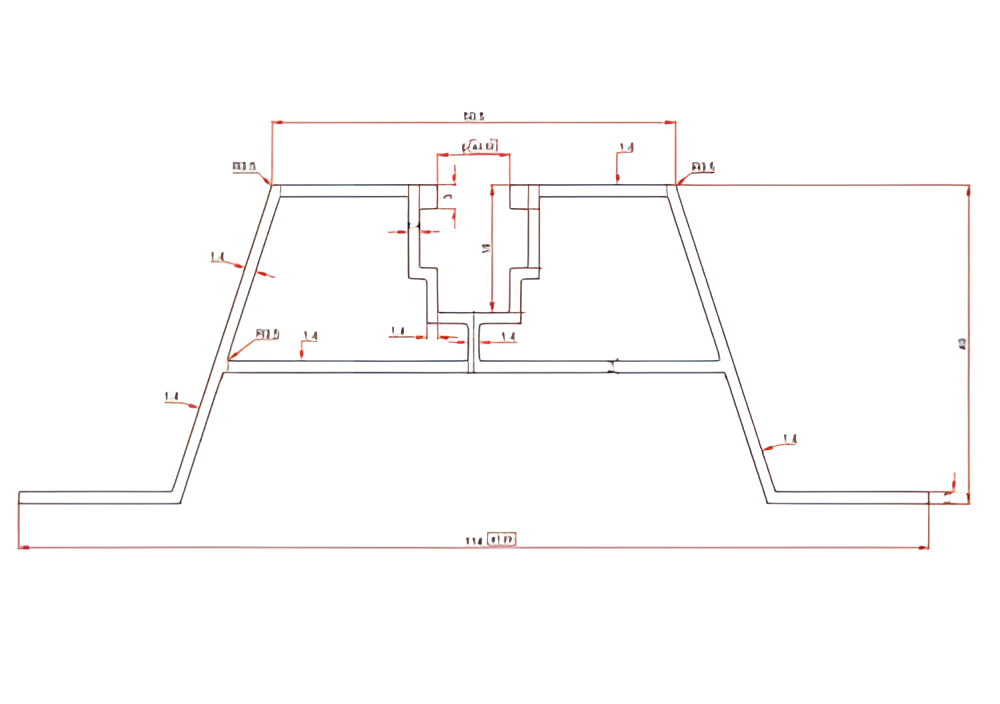

La construcción del perfil se basa en una sección trapezoidal simétrica con un canal de montaje central en la parte superior. La amplia superficie de contacto con la chapa garantiza estabilidad, y el espesor uniforme de las paredes garantiza una rigidez adecuada manteniendo un peso reducido. La distribución uniforme de las cargas permite fijar las abrazaderas en cualquier punto a lo largo del canal.
