Puente trapezoidal de aluminio H-70 con EPDM 330 mm – fijación fotovoltaica para chapa trapezoidal

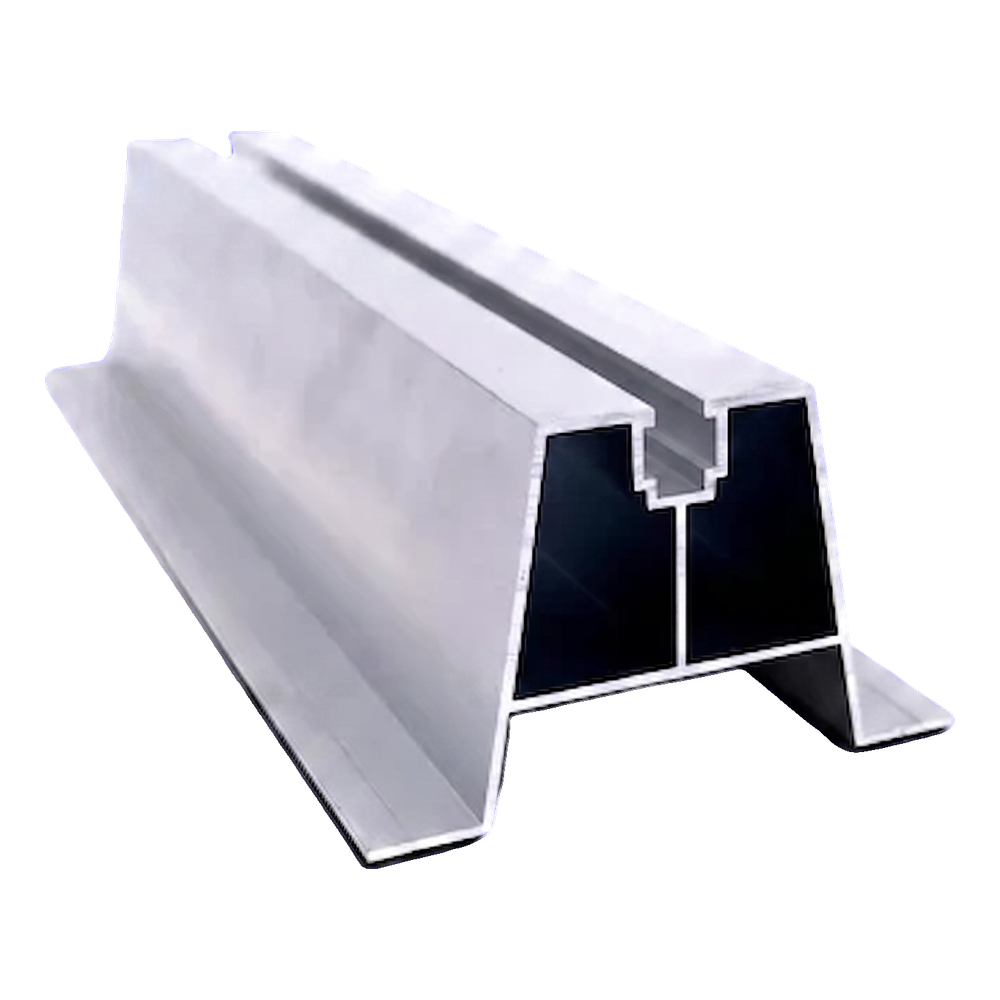

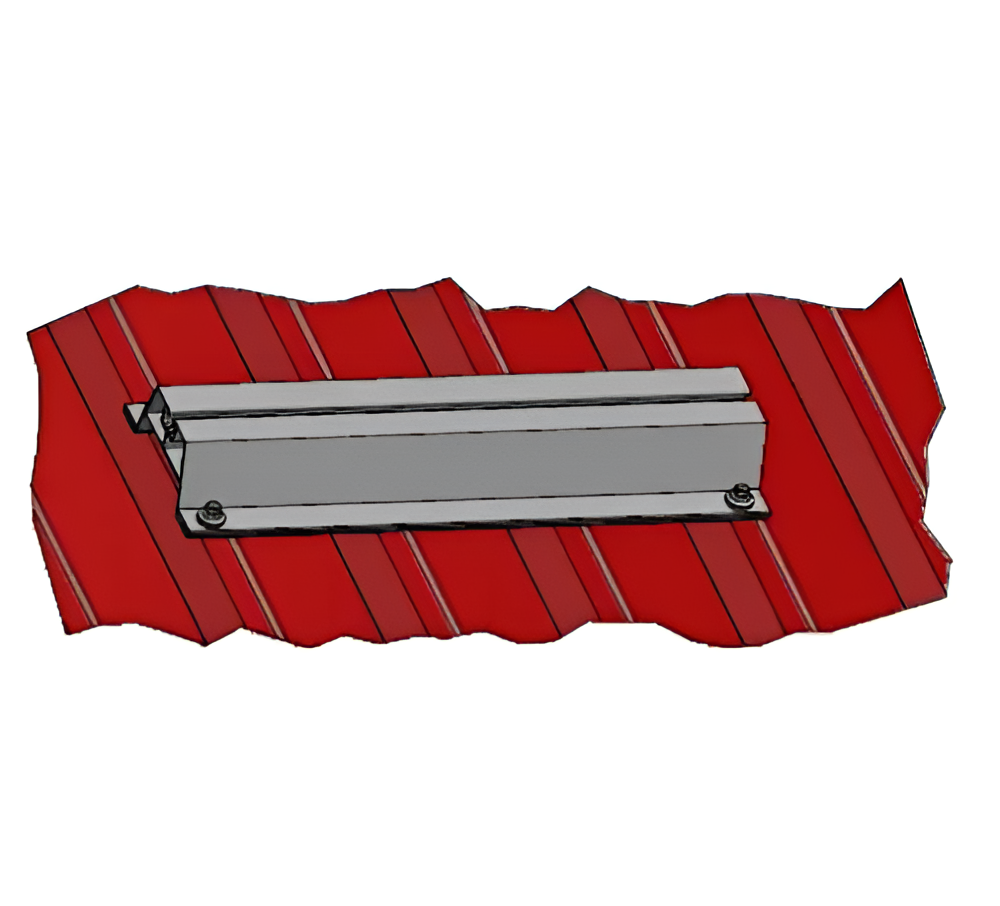

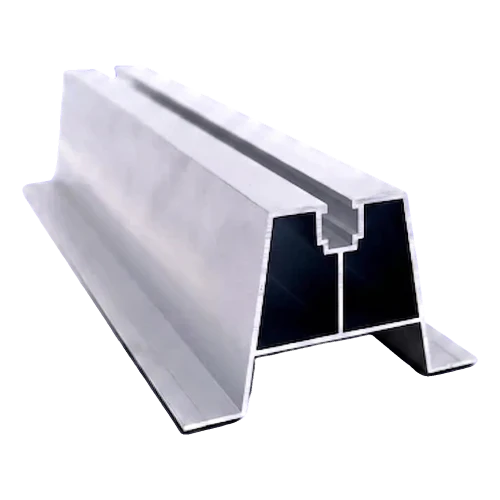

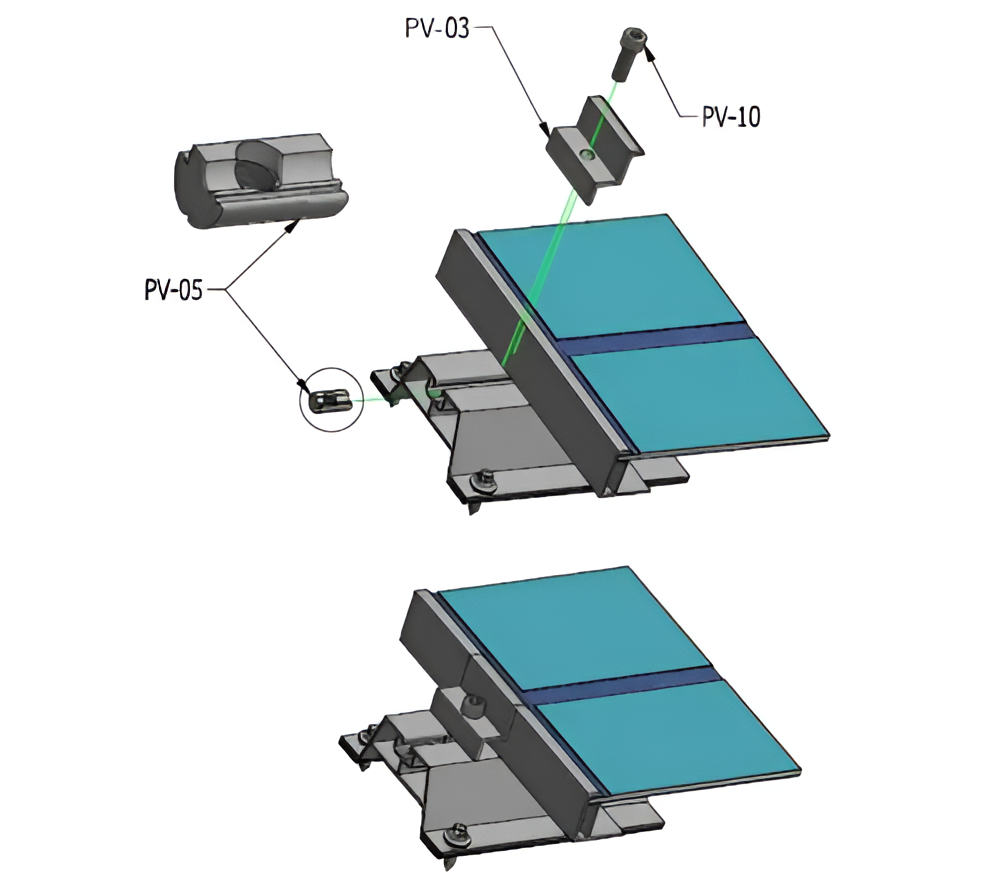

El puente trapezoidal H-70 con junta EPDM es un perfil de aluminio diseñado para la fijación directa de paneles fotovoltaicos en tejados cubiertos con chapa trapezoidal. La forma trapezoidal de la sección reproduce la geometría de las crestas de la chapa, por lo que el perfil se asienta de forma estable sobre la cubierta sin necesidad de calzos de nivelación adicionales. La altura del perfil garantiza una distancia adecuada entre el módulo y la superficie del tejado, permitiendo la libre circulación de aire bajo el panel: la ventilación natural disipa eficazmente el calor, lo que se traduce en mejores condiciones de funcionamiento de los módulos fotovoltaicos. El canal de montaje superior permite fijar pinzas finales e intermedias mediante tornillos de cabeza hexagonal y tuercas cuadradas, y los orificios para los tornillos que fijan el puente a la chapa se realizan directamente en el tejado durante el montaje, lo que permite ajustar con precisión el punto de anclaje al perfil de la chapa.
Ventajas del puente trapezoidal H-70
- El espacio de ventilación entre el panel y el tejado favorece el enfriamiento natural de los módulos y limita la pérdida de rendimiento en días calurosos
- La junta EPDM incluida protege la cubierta del tejado en el punto de fijación y evita la entrada de agua bajo la chapa
- La aleación de aluminio 6060, resistente a la corrosión, hace que el perfil no requiera protección anticorrosiva adicional y funcione bien en exteriores durante años
- La compatibilidad con pinzas intermedias y finales permite un uso universal en distintas configuraciones de instalación
- Los orificios de montaje se realizan en el tejado, lo que permite una adaptación flexible al espaciado de las ondas de la chapa trapezoidal

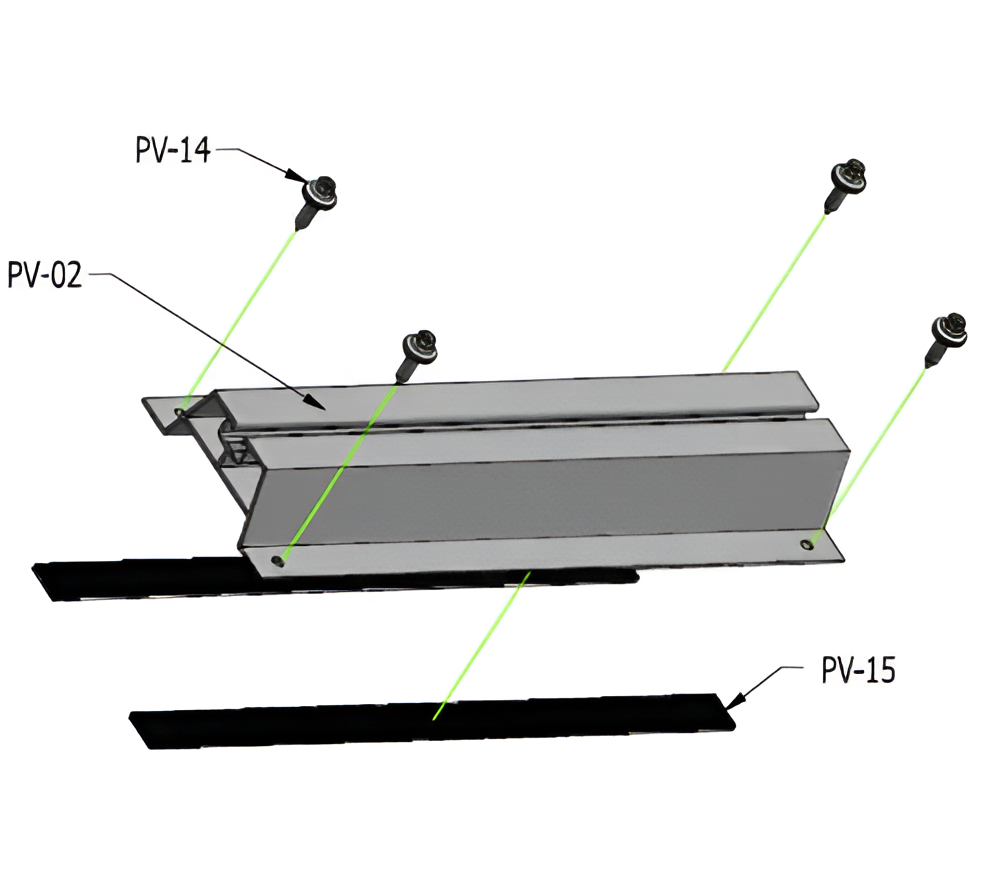

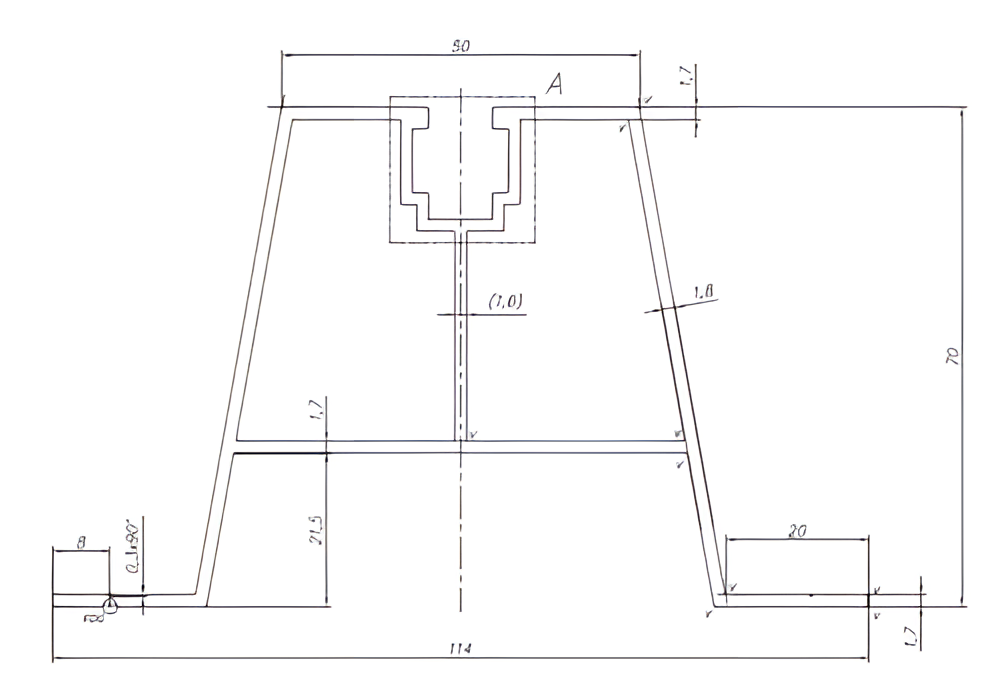

El perfil tiene una sección trapezoidal con refuerzo interno: dos tabiques verticales rigidizan la construcción y transmiten las cargas de los módulos fijados a la cresta de la chapa. En la parte superior del perfil se encuentra el canal de montaje destinado a alojar las pinzas de fijación de los módulos fotovoltaicos. La base del perfil se apoya de forma estable sobre las crestas de la chapa trapezoidal, y la junta EPDM (visible en el esquema de montaje) rellena las irregularidades y garantiza la estanqueidad en los puntos de anclaje.
